线槽（电线槽图片）

线槽是什么？

线槽又称布线槽、配电槽、线槽(因地而异)，是一种用于将电源线、数据线等电线标准化固定在墙壁或天花板上的电器。常见的线槽类型：绝缘线槽、拨号线槽、迷你线槽、分离式线槽、室内装修线槽、综合绝缘线槽、电话线槽、日式电话线槽、明线线槽、圆形电线管、展览隔断线槽、圆形地板线槽、软圆形地板线槽和盖板线槽)。国际线槽认证：UL美国电气认证CSA加拿大标准认证CE符合欧洲低压设备认证DVE德国电工电子信息检测认证ROHS国际环保认证。首先，线槽本身有很多特性，比如绝缘性好，阻燃性好，耐冲击性好等。此外，除了其独特的功能外，线槽的使用寿命很长，一般可达50年。其次，线槽有两种材料：一种是塑料，一种是金属。无论是塑料材质的槽，还是金属材质的槽，都有自己独特的优势。其次，线槽一般用于安装工程中，比如根据要求布置工程中的电线，以保证工程安装的美观。最后，线槽最重要的作用是整理电线，比如将电线在线槽内有序、规则的排列，以保护电线，美化装饰环境，避免火灾事故的发生。

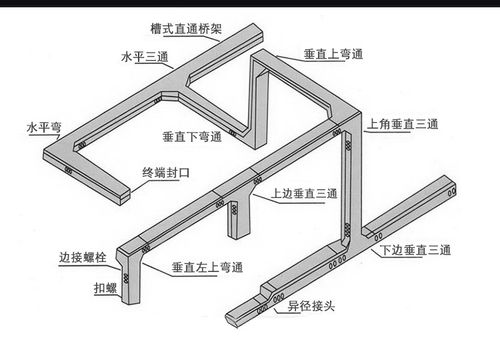

线槽和桥架的区别是什么？

1.不同尺寸的桥比较大(200100到1200200)，槽比较小。如果电缆电线较多，建议使用桥架。2.不同材料厚度的金属槽也叫槽桥。一般是用0.4-1.5mm厚的整块钢板做成的槽形部分，概念上与桥的区别在于高宽比不同，托盘浅而宽，金属槽有一定的深度和密封性。但是桥架比线槽坚固，更多的是用来敷设电缆，当然也可以敷设电线，通常用于高压系统。3.不同填充率的线槽内电线电缆的总截面不应超过线槽内截面的20%，载流导体的根数不应超过30根，而桥架内电缆的总截面不应超过40%。这是由于不同的安装高度。如果安装高度较低，必须有盖板。如果盖板散热不好，填充率会更小。4.不同密封性的金属线槽密封性更好。不一定要用支架支撑，可以敷设在电缆沟和建筑夹层内。有些槽桥是半开放式的，所以必须用支架支撑，支架一般架设在屋内或屋外的空中。5.不同强度的桥架主要用于敷设电力电缆和控制电缆，而线槽强度较低，通常用于敷设电线和通信电缆，如VoIP。桥1的选择。在工程设计中，桥梁的布置应根据经济合理性、技术可行性、运营安全性等因素进行综合比较，确定最佳方案，并充分满足施工、安装、维护和电缆敷设的要求。2.桥架水平敷设时，离地高度一般不小于2.5m，垂直敷设时，离地1.8m以下部分应有金属盖板保护，敷设在专用电气室内时除外。电缆桥架水平敷设在设备夹层内或车道上，低于2.5m时应采取保护接地措施。3.当在腐蚀环境中使用时，桥架、线槽、支吊架应采用耐腐蚀的刚性材料。或采用防腐处理，应满足工程环境和耐久性的要求。铝制电缆桥架应用于对耐腐蚀性或洁净度要求高的场所。4.在有防火要求的桥架区段，可在电缆梯架和桥架上加挂具有耐火或阻燃性能的木板和网，形成封闭或半封闭结构，并采取在桥架及其支吊架表面涂刷防火涂料等措施。其整体耐火性能应满足国家相关规范或标准的要求。防火要求高的场所不宜使用铝制电缆桥架。5.当电缆线路需要屏蔽电磁干扰或室外阳光、油、腐蚀性液体、易燃粉尘等环境要求时。需要保护时，应选择无孔托盘电缆槽。6.在容易积尘的地方，电缆桥架应选用盖板；在公共通道或室外交叉路段，建议在底桥上加垫或使用无孔托盘。

线槽的种类有哪些

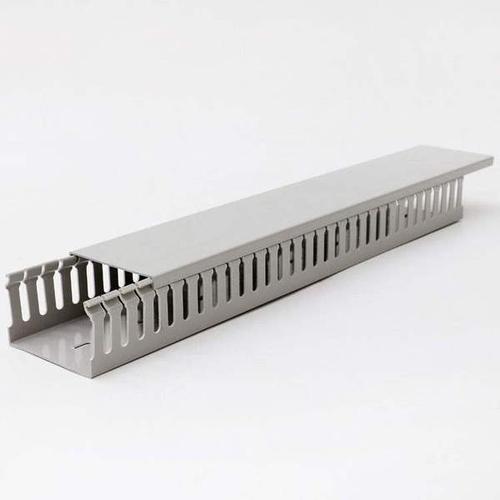

即PVC线槽，俗称配线线槽、配电线槽、配线线槽等。由聚氯乙烯塑料制成，具有绝缘、防电弧、阻燃、自熄等特点。主要用于电气设备内部接线，对敷设在1200V及以下电气设备中的导线起机械和电气保护作用。产品使用后，接线方便，布线整齐，安装可靠，查找、维护、换线方便。与PVC线槽配套的配件有：公角、母角、直角、平三通、左三通、右三通、连接器、端子头、接线盒等。线槽的种类：一般来说，根据线槽管的材质，线槽可分为金属管和塑料管，而塑料管又可分为两大类——pe管和PVC管。金属线槽常用于分支结构或埋地线路。一般金属槽密封性能好，而塑料槽在外观上与金属槽相似，配套配件多。其中，PE导管是一种塑料半刚性导管，具有强度高、耐腐蚀等特点。用于各种明线暗线的线路。另一方面，由于PCV导管是一种含有PVC树脂的刚性导管，小直径的线槽可以在常温下弯曲，这使得它越来越广泛地应用于许多复杂的布线要求中，并且便于户外使用。更值得一提的是，明线槽通常采用PVC材质，可以说在家庭布线中非常常见。线槽的规格：就线槽规格而言，常用的金属线槽有50mm*100mm、100mm*100mm、100mm*200mm等多种规格。一般塑料线槽的规格比较多样化，有20mmx12mm，25mmx12.5mm，25mmx25mm，30mmx15m。

m等等多种型号。　　而在一些规格的分类和型号的区别中，我们还要判断线槽槽管的外径。金属管的规格和PVC导管在此方面都可分为多种规格，一般有D16、D20、D25、D32、D50、D110等规格，而PE导管主要分为D16、D20、D25、D32等四中规格。　　电线槽安装：　　1、线槽平整无扭曲变形，内壁无毛刺，接缝处紧密平直，各种附件齐全。　　2、线槽连接口处应平整，接缝处紧密平直，槽盖装上应平整，无翘角，出线口位置正确。　　3、线槽经过变形缝时，线槽本身应断开，线槽内用连接板连接，不得固定，保护地线应有补偿余量，线槽CT300*100以下与横旦固定1个螺栓，CT400*100以上必须固定2个螺栓。　　4、非金属线槽所有非导电部分均应相应连接和跨接，使之成为一个整体，并做好整体连接。　　5、敷设在竖井内的线槽和穿越不同防火区的线槽，按设计要求位置设防火隔堵措施。　　6、直线端的钢制线槽长度超过30m加伸缩节，电缆线槽跨变形缝处设补偿装置。　　7、金属电缆线槽间及其支架全长应不小于2处与接地(PE)或接零(PEN)干线相连接。　　8、非镀锌电缆线槽间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于BVR-4mm。　　9、镀锌电缆线槽间连接板的两端不跨接接地线，但连接板两端不小于2个有防松螺帽或防松垫圈的连接固定螺栓。　　希望通过文章的介绍能够对即将装修的业主们起到一些帮助，把新家装修的精致温馨，祝愿大家生活幸福美满。
