电抗器（高压真空断路器）

电抗器的作用

电抗器的主要功能如下：1 .轻载或轻载线路上的电容效应，以降低工频暂态过电压；2.改善长输电线的电压分布；3.使线路中的无功功率在轻载时尽可能均衡，防止无功功率的不合理流动，同时降低线路上的功率损耗；4.大机组与系统并列时，高压母线上工作频率的稳态电压降低，便于发电机同时并列；5.防止长线路可能发生的发电机自激谐振；6.当电抗器中性点经小电抗装置接地时，也可用小电抗器补偿线路的相间和对地电容，以加快二次电流的自动熄灭，使用方便。扩展资料：随着电力电子技术的广泛应用和发展，供电系统中加入了大量的非线性负载，如低压小容量家用电器和高压大容量工业用交流/DC变换器，尤其是静止变流器。由于它工作在开关模式下，会造成电网电流和电压波形的畸变，从而造成电网的谐波污染。这时，反应器就有了它的作用。例如，电抗器在导体通电时，在一定空间范围内产生磁场，使产品具有一般的感应效果。除此之外，我们还可以发现，市场上的反应器还可以进一步细分，根据其结构和特点，包括功能和用途的不同，可以分为各种反应器。参考：百度百科-反应堆

什么是电抗器

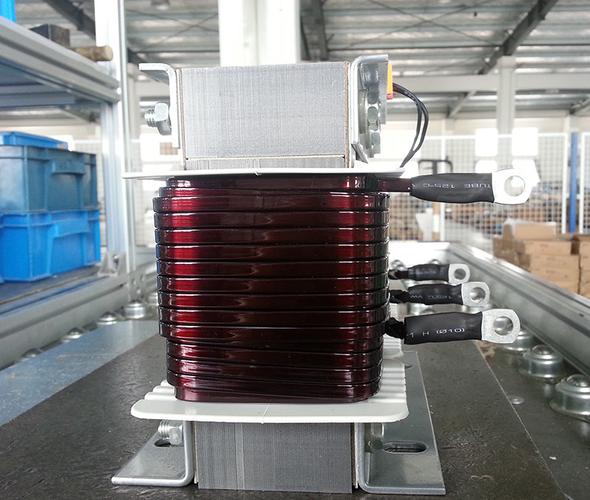

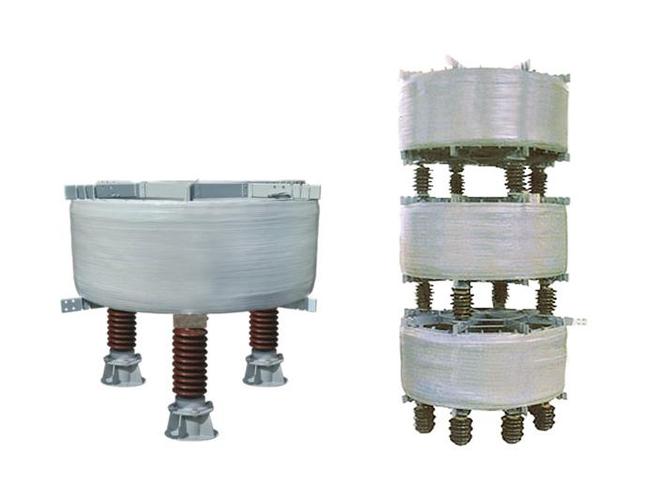

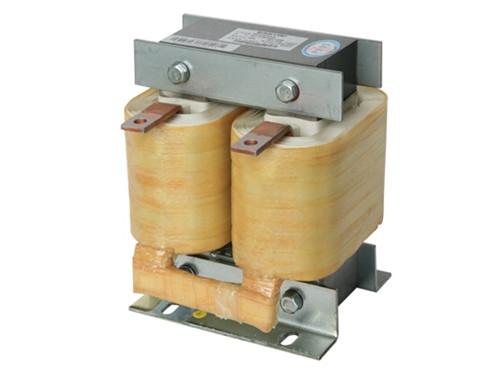

电抗器也称为电感器。导体通电后，会在它所占据的一定空间内产生磁场，所以所有能载流的电导体都具有一般的电感。而通电的长直导体电感小，产生的磁场也不强。因此，实际的电抗器是以导线缠绕成螺线管的形式，称为空芯电抗器。有时为了使这种螺线管具有更大的电感，在螺线管中插入一个铁芯，称为铁芯电抗器。电抗分为感抗和容抗。更科学的分类是感抗(电感)和容抗(电容)统称为电抗器。但因为过去最先使用的是电感，所以称之为电抗器，所以现在人们称电容为容抗，电抗器指的是电感。电网中使用的电抗器本质上是一个没有磁性材料的空心线圈。可根据需要布置成立式、卧式、工字形三种装配形式。电力系统短路时，会产生较大的短路电流。没有限制，很难保持电气设备的动态和热稳定性。因此，为了满足某些断路器分断能力的要求，往往在出线断路器处串联电抗器，以增加短路阻抗，限制短路电流。

电抗器有什么作用？

串联电抗器的作用：1。由于使用了电抗器，短路时电抗器上的电压降较大，因此也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了用户用电设备在非故障线路上的稳定性。2.消除高次谐波电压电流引起的电容器故障，在电容器回路中使用串联电抗器改变系统参数，取得了显著效果。3.串联电抗器的作用是限制短路电流，还有与电容器串联或并联的滤波器，限制电网中的高次谐波。并联电抗器的作用：1。轻载或轻载线路上的电容效应，以降低工频瞬态过电压。2.改善长输电线的电压分布。3.轻载时尽可能使线路中的无功就地平衡，防止无功的不合理流动，同时减少线路上的功率损耗。扩展资料：电抗器按用途分为七种：1。限流电抗器：串联在电源电路中，用来限制短路电流的值。2.并联电抗器：一般接在超高压输电线路末端与地之间，用于防止输电线路距离长引起的工频电压过度上升，并用于无功补偿。3.通信电抗器：又称阻波器，串联在兼作通信线路的传输线路中，用于阻断载波信号，使其进入接收设备，完成通信功能。4.消弧线圈：又称消弧线圈，接在三相变压器的中性点与地之间，用于三相电网接地时提供感性电流，补偿电流中来到接地点的容性电流使电弧难以连续启动，从而消除电弧反复重燃产生的过电压。5.滤波电抗器：用于两个方面，一是减小整流电路中DC电流上的纹波幅度；第二，它与一个能在某一频率谐振的电容器组成电路，以消除电源电路中某一谐波的电压或电流。参考来源：百度百科-反应堆
