电力电抗器（电源模块的作用）

在电力系统中电抗器的作用有哪些？

电抗器电力网络中使用的电抗器本质上是一个没有导磁材料的空心线圈。可根据需要排列成立式、卧式、锯齿形三种装斗手配形式。电力系统短路时，会产生较大的短路电流。没有限制，很难保持电气设备的动态和热稳定性。因此，为了满足某些断路器分断能力的要求，往往在出线断路器处串联电抗器，以增加短路阻抗，限制短路电流。由于使用了电抗器，短路时电抗器上的电压降较大，因此也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了用户用电设备在非故障线路上运行的稳定性。电抗器依靠线圈的感抗来阻止电流变化的电器。限流电抗器按用途分七种。电源电路中限制短路电流值的串联连接。并联电抗器。一般接在超高压输电线路末端与地面之间，起无功补偿作用。通信电抗器。也被称为波浪阻挡器。在也用作通信线路的串行传输线路中，它用来阻止载波信号进入接收设备。消弧电抗器。也称为消弧线圈。接在三相变压器中性点与地之间，用于三相电网接地时供给感性电流，并补偿连接点处的容性电流，使电弧不易引燃，从而消除电弧多次重燃引起的过电压。过滤反应器。用于整流电路中，以减小竹电流的纹波幅度；也可以与能在某一频率谐振的电容组成电路，以消除电源电路某一次谐波的电压或电流。电炉反应器。与电炉变压器串联，限制其短路电流。启动反应器。与电机串联以限制其启动电流。电抗器电路的主要元件是电阻、电容和电感。电感可以抑制电流的变化，并改变交流电的相位。带电感的绕线式静电感应装置称为电抗器。电力系统中电抗器的作用是什么？答案：电力系统中常用的电抗器有串联电抗器和并联电抗器。串联电抗器主要用于限制短路电流，滤波器中也有串联或并联的电容器，用于限制电网中的高次谐波。220kV、110kV、35kV和10kV电网中的电抗器用于吸收电缆线路的充电容性无功功率。可以通过调整并联电抗器的数量来调整工作电压。超高压并联电抗器具有改善电力系统无功功率的多种功能，主要包括：(1)轻空载或轻载线路上的电容作用，以降低工频暂态过电压。(2)改善长输电线的电压分布。(3)尽可能使线路中的无功功率在轻载时就地平衡，防止无功功率的不合理流动，同时减少线路上的功率损耗。(4)大机组与系统并列时，降低高压母线上的工频稳态电压，便于发电机同步和清圈。(5)防止长线路发电机可能发生的自激谐振。(6)当电抗器中性点经小电抗装置接地时，也可用小电抗器补偿线路的相间和对地电容，以加快二次电流的自动熄灭，使用方便。电抗器就是电感器。在电力系统中，线路并联电抗器可以补偿线路的容性充电电流，限制系统电压的上升和操作过电压的产生，保证线路的可靠运行。站内并联电抗器吸收无功功率，降低电压，是无功补偿的手段。串联电抗器可以限制短路电流，使母线保持较高的残压。电容器组的串联电抗器可以限制高次谐波，降低电抗。reac系列

电抗器用于增加短路阻抗和限制短路电流。近年来，在电力系统中，为了消除高次谐波电压和电流引起的电容器故障，在电容器回路中采用串联电抗器来改变系统参数，取得了显著的效果。

电抗器有什么作用，原理是什么

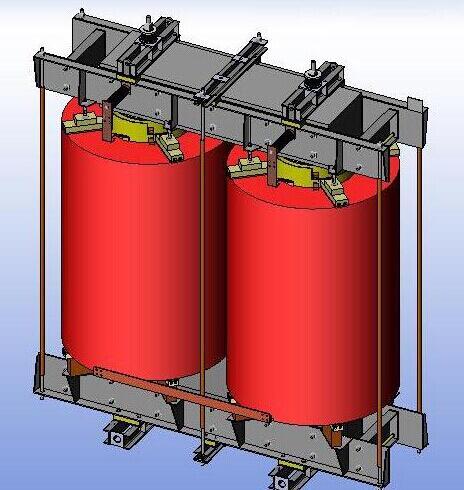

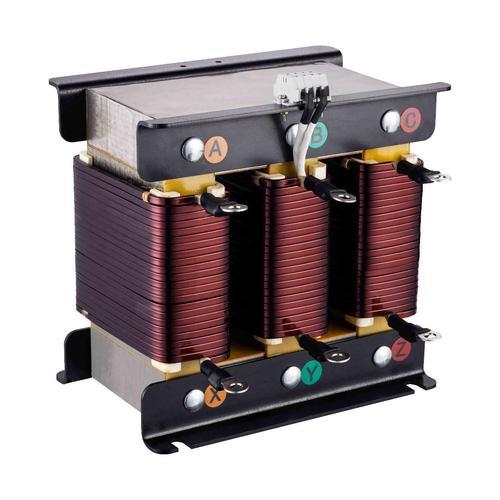

电抗器的作用：电网容量的扩大使系统短路容量的额定值迅速增加。比如500kV变电站低压35kV侧，三相对称短路电流最大有效值接近50kA。为了限制输电线路的短路电流，保护电力设备，必须安装电抗器，电抗器可以减小短路电流，在短路时刻保持系统电压不变。用于发电机满负荷试验的电抗器是并联电抗器的原型。由于分段铁心饼之间交变磁场的吸引，铁心电抗器的噪声一般比同容量的变压器高10dB左右。交流电通过并联电抗器时，并联电抗器用来补偿系统的容抗。通常与晶闸管串联，无功电流可以连续调节。进料反应器的特性：1。进线电抗器为三相，均为铁芯干式。2.铁芯采用优质低损耗进口冷轧硅钢片，气隙采用环氧层压玻璃布片隔开，保证电抗器气隙在运行中不发生变化。3.线圈采用H级漆包扁铜线绕制，排列紧密均匀，外部无绝缘层，美感极佳，散热性能好。4.进线电抗器的线圈和铁芯组装成一个整体，然后工艺流程是预烘真空浸漆热烘固化。采用H级浸漆，使电抗器的线圈和铁芯牢固地结合在一起，不仅大大降低了运行时的噪音，而且耐热等级非常高，可以保证电抗器在高温下安全无噪音运行。

电抗器的工作原理及作用

工作原理：导体通电后，会在它所占据的一定空间内产生磁场，所以所有能载流的电导体都有一个笼统的意思。

感性。作用：1、轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压；2、使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失；3、在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列；4、防止发电机带长线路可能出现的自励磁谐振现象；5、当采用电抗器猛滑中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。扩展资料使用注意事项：1、电感类元件，其铁心与绕线容易因温升效果产生感量变化，需注意其本体温度必须在使用规格范围内.。2、电感器之绕线，在电流通过后容易形成电磁场。在元件位置摆放时，需注意使相邻之电感器彼此远离，或绕线组互成直角，以减少相互间之感应量。3、电感器之各层绕线间，粗迅尤其是多圈细线，亦会产生间隙电容量，造成高频信号旁路，枝凳腊降低电感器之实际滤波效果。参考资料来源：百度百科-电抗器
