电动推杆系列（电动推杆和电缸）

对于汽车发动机推杆的知识，你是如何了解的？

第一，基础知识。电动推杆具有全密封、体积小、重量轻、安装调试方便的特点，应用广泛。1.工作环境。温度：-30-50。相对湿度：80%。环境中不允许有腐蚀性介质和易燃易爆物品。电源应为三相四线制，电压为380伏，功率为50赫兹。2.机械性能。行程控制机构：计数器用于使推杆停止在最大行程范围内的任何位置。过载保护机构：当推拉负载超过额定负载时，过载保护机构会自动切断电源，从而保护电机和工作系统。3.准备通电调试。(1)电路、电源电压等是否正常。都是正常的。符合规定要求，设置是否正确。(2)紧固件是否牢固可靠，行程控制机构能否正常工作。4.维护。(1)定期润滑蜗轮箱，并使用合适的润滑脂。(2)装配过程中，应润滑螺杆和螺母，使传动部件能正常工作。第二，使用。1.概述：FD、DL、DG系列电动顶推器可以直线展开，也可以一定的旋转角度展开，适用于移动物体被抬起或夹住的场所，以及偏远、高空的危险区域。广泛应用于冶金、矿山、煤炭、电力、机械、水泥、化工、水利、交通等部门。2.操作前提：一、盘条要在介质不含腐败，不易燃易爆的不幸情况下使用。比如为了赶上上述情况，下单时就要注明，方便我们根据实际应用环境进行异构处置。二、操作环境温度：-35 ~ 60。过高或过低，你都要提前说清楚。三、无剧烈振动，推杆受力应保持平行，电动推杆不应受到径向力。第四，满负荷工作人员的工作效果不能超过推力(上限为20%)。3.电动推杆的几种结构模式：电动推杆基本有三种结构模式(电机和推杆运行、电机垂直于推杆、电机和推杆运行)。根据不同的领域和运营需求，还有很多其他的方式，可以根据双方技术合作的细节来确定。

有谁知道多节电动推杆的结构原理？

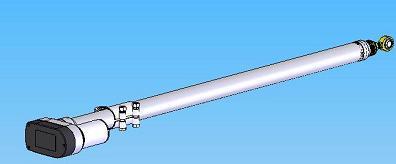

电动推杆是一种将电机的旋转运动转化为推杆的直线往复运动的电动驱动装置。它可以在各种简单或复杂的工艺过程中作为执行机构，实现远程控制、集中控制或自动控制。家用电器、厨具、医疗器械、汽车等行业用运动驱动装置分类：1。按螺杆形式分为梯形螺杆、滚珠螺杆、行星滚珠螺杆、行星滚柱螺杆等。2.按减速形式分为蜗轮式和齿轮式。3.按电机类型分为DC电机型(12/24/36V)、交流电机型(220/380V)、步进电机型、伺服电机型。4.按用途分：工业推杆、医用推杆、家用推杆等结构：电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳、涡轮、微控开关等组成。电动推杆是一种新型电动执行机构。电动推杆是一种新型的直线执行机构，主要由电机、推杆和控制装置组成，可以实现远程控制和集中控制。电动推杆在一定的行程范围内来回移动。一般电动推杆的标准行程为，100，150，200，250，300，350，400mm，特殊行程也可以根据不同的应用条件设计定制。电动推动器可以根据不同的应用负载设计不同的推力。一般最大推力可达6000N，空载运行速度4 mm ~ 35 mm/s，电动推杆以24V/12V DC永磁电机为动力源，将电机的旋转运动转化为直线往复运动。推动一组联动机构，完成风门、阀门、闸门、挡板等的切换。采用电动推杆作为执行机构，不仅可以减少气动执行机构所需的供气装置和辅助设备，还可以减轻执行机构的重量。气动执行机构在整个控制操作过程中需要一定的气压。虽然可以使用小功耗的放大器，但随着时间的推移，气体消耗仍然很大。采用电动推杆执行机构，控制开度变化时需要供电，达到所需开度时可以停止供电。因此，从节能的角度来看，电动推杆执行机构与气动执行机构相比具有明显的节能优势。适用于远程控制，广泛应用于风门、阀门、闸门等机构的启闭、物料装卸、流量控制等。在电力、化工、冶金、矿山、轻工、交通、航运等部门。现在已经被越来越多的部门用来代替机械手、液压阀、减速传动机构的自动装置的工作原理：电机经齿轮或蜗轮减速后，带动一对丝杠螺母。电机的旋转运动变为直线运动，推杆由电机的正反转完成。如各种杠杆、摇杆或连杆等。可以完成旋转、晃动等复杂动作。通过改变杠杆臂的长度，可以增加或减少冲程。行程控制装置蜗轮传动形式：电机齿轮上的蜗杆带动蜗轮转动，使蜗轮中的小螺杆轴向移动，连接板带动限位杆相应轴向移动。当达到所需行程时，通过调节限位块切断行程开关，电机停止运转(正反控制相同)。齿轮传动形式：电机通过减速齿轮带动安装在内管中的小螺杆，带动与之连接的螺母轴向运转。当达到设定的行程时，螺母的天线按下限位开关切断电源，电机停止运动(反方向也一样)。一个可选的电位计可用于显示推杆的行程状态，并可添加一个编码器，以实现几个步骤的整个行程(即停止和前进)

电液推杆原理

电液推杆是一种机电液一体化的新型柔性传动机构。它由执行机构(油缸)、控制机构(液压控制阀组)和压力源(油泵、电机等)组成。).根据现场的位置，电液推杆主要

有四种结构形式(见下图)。电动机、油泵、液压控制阀和液压缸可装在同一轴线上，也可按需要装置在不同的轴线上。接通电动机电源，通过控制电动机正反转，使双向油泵输出压力油，经液压控制阀送至油缸，实现油缸活塞杆的往复运动。
