电缆故障检测仪，地埋电缆故障检测（电缆检测仪）

电缆故障测试仪的结构介绍以及特点

电缆故障测试仪应用的原理有哪些？

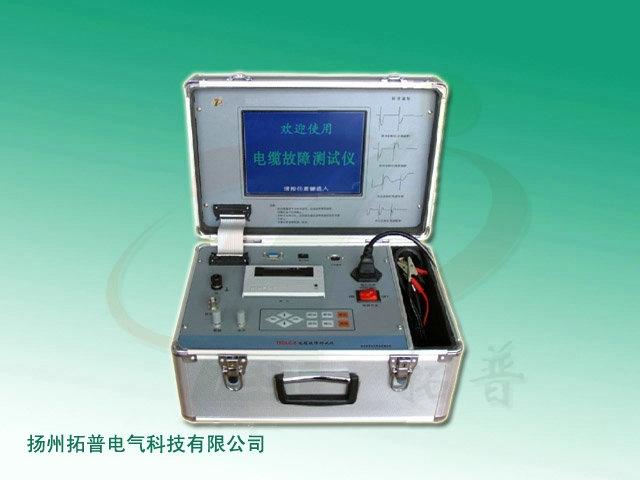

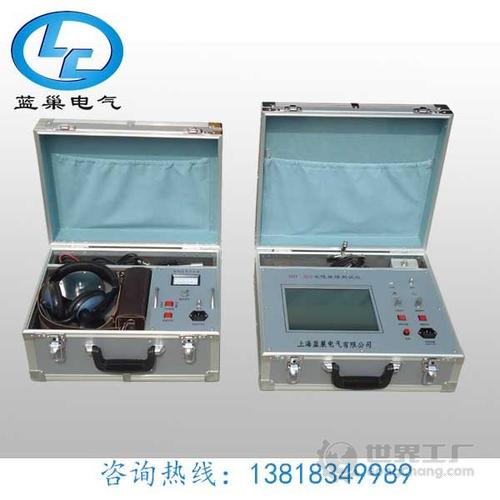

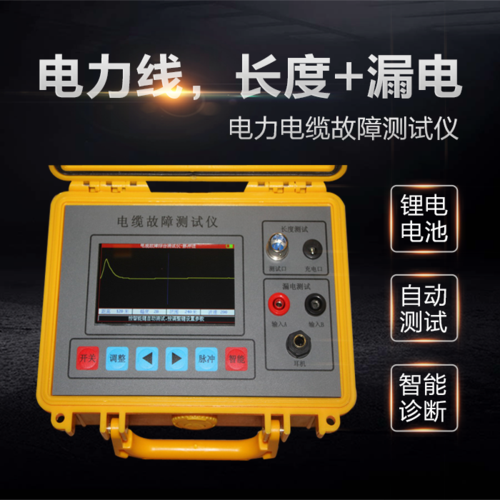

电缆故障测试仪(又称地下电缆故障测试仪)能有效解决查找埋地电缆故障点的问题，因此被广泛应用于城市、工厂、矿区等大型企业。众所周知，电缆故障测试仪由电缆故障测距仪、电缆故障定位器等主要设备组成，满足了现代电缆检测中的各种故障检测要求。目前大部分电缆故障测试仪的工作原理是域反射法(TDR)，即脉冲反射仪不经过高压冲击器就能独立测量电缆的低阻和开路故障。脉冲信号传输时，电缆数据实时传输到测试主机，形成电缆波形数据图，通过波形数据分析确定电缆故障点到测试端的距离。确定电缆故障点与电缆路径的距离后，可以直接使用电缆故障定位仪来确定电缆故障点的位置。如果电缆路径未知，则需要使用电缆探路者设备找到电缆路径，然后准确定位电缆故障。目前市场上常用的电缆故障定点仪的定点技术有声磁同步和电压步进法。以上是电缆故障测试仪的配套设备和工作原理的介绍，但以上设备只能检测电缆的低阻故障。如果要查找电缆的高阻故障，就需要高压设备来查找电缆故障。回复：华天电力

电缆故障测试仪测试方法有哪些？

1.电缆故障测试步骤：(1)电缆故障测试仪在测试电缆故障之前，测试人员除了要掌握机器的性能和操作方法外，首先要确定电缆故障的性质，以便采取合适的工作方法和测试方法。先用兆欧表或万用表在电缆的一端测量各相对地的绝缘电阻，根据电阻值判断是低电阻短路还是断线或开路还是高阻闪络故障。(2)电阻值低于100欧姆时为低电阻故障，0 ~几十欧姆为短路故障，电阻值极高至无穷大时为开路故障或断线故障。无论电缆是否断开，都可以用连接在电缆端子上的万用表测量开始时短路两相的电阻来确认。这种故障可以用低脉冲法直接测量。(3)当电阻值很高(几百兆、几千兆)且在高压试验时有瞬间放电现象时，这种故障一般称为闪络故障，可用DC高压闪络试验法确定。(4)高阻故障的电阻值高于低阻故障的电阻值，这可以通过高压实验中的DC高压闪络试验来确定。(5)以某种方式粗略测试后，确定点。如有必要，找到电缆路径并测量电缆长度或距离。2.低压脉冲测试法：低压脉冲测试法具有操作简单、波形识别容易、准确度高的特点。对于短路、低电阻和断线故障，该方法可直接确定故障距离。即使没有这种故障，一般在高压闪络试验前，也可以用低压脉冲法测量电缆长度或速度。与闪络试验波形相比，通常有利于波形分析，从而快速确定故障点。三。冲击高压闪络试验法(impulse flash test method):试验方法是通过球隙向电缆施加冲击电压，使故障点出并放电，产生反射电压(或电流)。仪器记录下这个瞬时状态的过程，通过波形分析确定故障点的位置。它是测量高阻和闪络故障的主要方法。同样的采样方式可以分为电压采样和电流采样。当然细分也可以分为高低端电压采样、电感电阻采样、始端和末端采样等。由于低端电流采样连接简单、可靠、安全，且波形易于识别，因此电流采样法非常实用。
