绝缘穿刺线夹，绝缘穿刺线夹怎么安装图片（防火绝缘穿刺线夹）

什么是绝缘穿刺线夹

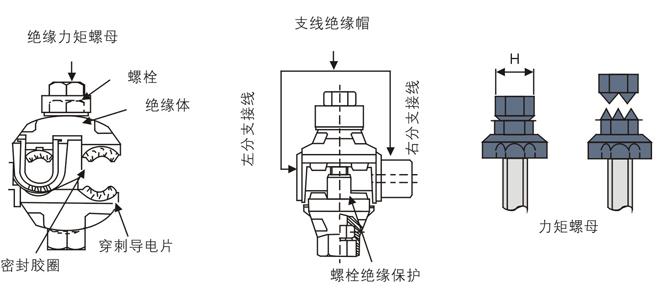

绝缘穿刺连接器是一种带有穿刺合金刀片、扭矩螺母、绝缘外壳和自密封结构的线夹。绝缘线不需要剥离，穿刺合金刀片可以刺穿绝缘线的绝缘层。扭矩螺母控制力以达到与电线良好的电接触位置。一般用于T型连接、跳线连接、接地连接、分支连接、同(异)经连接等。电线。

什么是绝缘穿刺线夹？

它是一种用于连接电线的连接器，如网线、电话线、电源线等。以下是电力线路示意图：3360法国西查姆电力电缆绝缘穿刺连接器介绍：为保证连接器长期稳定的电气和机械性能，产品采用优质材料，精心设计了连接器结构。触头叶片采用特殊的镀铂高导材料，保证了在导线上的最佳接触面，适用于铜铝过渡。外壳采用工程塑料加固，不仅能在常温下保持弹性，在高温下也能保持弹性和极高的强度。防水密封由优质橡胶和硅胶制成。与外壳密封可以抵抗紫外线，湿度，温度变化和侵蚀。Sikam连接器的紧固扭矩螺母是通过精确的力计算设计的，当它拧紧到最佳刺穿力时，会自动脱落。从而避免了导线受力过大或过轻而导致接触不良的缺点。保证每个连接器的安装达到最佳状态，保证最小的接触电阻和最佳的热循环状态，克服传统连接方式的不稳定性。法国西卡姆电力电缆绝缘穿刺连接器特点：机械性能：在断丝力作用下，连接器无断裂。防水绝缘性能：水下绝缘强度高达15KV(中压)/6KV(低压)。温升性能：大电流通过时，接头的温升低于连接线的温升。电气性能：特殊扭矩螺栓确保恒定的穿刺压力和良好的电气接触。操作简单：穿刺式结构，无需切断电缆，无需剥绝缘线。适用范围广：适用于铜铜对接、铝铝对接、铜铝过渡、异径导线连接(1.5 mm2 ~ 400 mm2)，可随购随用。剥去主电缆和分支电缆的钢铠装，并去除电缆填充物。http://www.slsicame.com/img/a3_2.jpg(图3)将两条分支电缆连接到主电缆的两端。图4)http://www.slsicame.com/img/a3_3.jpg:确定连接器连接位置和分支长度(去掉多余部分)。http://www . SLS icame . com/img/a3 _ 4 . jpg-(图5)将分支线分别插入连接器左右两端的分支入口(带接地线的蓝色为中性线连接器，灰色为相线连接器)，拧紧分支线的固定扭矩螺栓，直至脱落。http://www.slsicame.com/img/a3_5.jpg(图6)将连接器卡入主线的分支位置，用套筒扳手拧紧连接器上端的扭矩螺母，直至其脱落(所有连接器的安装方式相同)。http://www.slsicame.com/img/a3_6.jpg-(图7)安装完所有连接器后，分支连接就完成了。http://www.slsicame.com/img/a3_7.jpg-(图8)用网状织带包裹连接全身。http://www.slsicame.com/img/a3_8.jpg-(图9)用胶带将树脂注入管和排气管粘到整个连接处。http://www.slsicame.com/img/a3_9.jpg-(图10)用铜金属织物将接地导体包缠在连接器上，将识别标签贴在连接器http://www.slsicame.com/img/a3_10.jpg-(图11)的表面，然后用透明胶带将连接器包缠好。http://www.slsicame.com/img/a3_11.jpg-(图12)将树脂注入接头连接到连接器上的注入管，混合并固化树脂，然后从注入接头注入。12.jpg www.slsicame.com/img/A3 3358号。http://www.slsicame.com/img/a3_13.jpg电缆类型：0.6/1KV聚氯乙烯钢带铠装多芯电力电缆(主电缆为扇形或圆形导体)。电缆敷设方式：直埋。分支数量：双分支。配件：abo中涉及的配件

绝缘穿刺线夹什么条件下使用？

一般来说，绝缘穿刺连接器用于主干线路分支时。其特点是安装更加方便灵活，任何需要分支的地方都可以做支线。绝缘穿刺连接器用于电缆连接。具体应用如下：1 .架空低压绝缘电缆连接；2.低压绝缘家用电缆的t型连接；3.t连接或连接建筑配电系统；4.地下低压电缆连接；5.路灯配电系统的连接；普通电缆的现场分支。
