抽出式开关柜，抽屉开关柜怎么抽出来（抽屉式配电柜内部的组成）

GCK和GCS抽出式开关柜有什么区别？

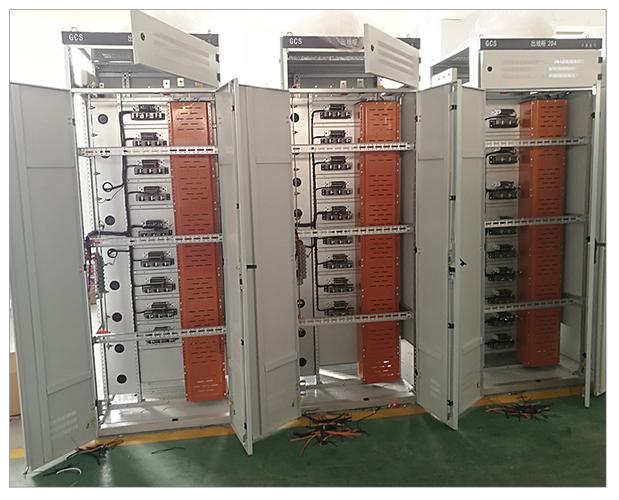

GCK G -内阁结构；c-拉出式；k-控制中心GCS G -封闭式开关设备；c-拉出式；森源电气系统GCK低压抽出式开关设备广泛应用于发电厂、变电站、工厂、矿山和高层建筑的配电中心PC和电机控制中心MCC。是交流50-60Hz，额定工作电压660V及以下，额定电流4,000 A及以下的发电和供电系统中，用于集中控制配电和电动机及无功补偿的低压成套配电设备。GCS型低压抽出式开关设备(以下简称设备)是由两个联合设计小组根据行业主管部门、广大电力用户和设计单位的要求设计开发的符合国情、技术性能指标高、能满足电力市场发展需要、能与现有进口产品竞争的低压抽出式开关设备。该装置目前已被电力用户广泛使用。该装置适用于电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。以下是GCK和GCS技术参数对比表：产品型号规格及柜型宽深分断能力kA水母棒安装方式水平电流母线垂直电流母线抽屉电流母线Max 1/Max抽屉电流防护等级符合标准出线方式。进线柜MCC外壳内GCK 8001000 8001000 6001000 50。顶系列型号3150 1000 400-背后IP 30 zbk 36001-89 GC s8008008001000800 50背面安装4000 1000 400 40 IP40 IP20 IEC 439 GB 7251.1和MNS 8001000 8001000 1000 50背面安装4000 1000 400定拉混装抽屉推式抽屉间隔安装方式1/2抽屉采用spirit-partnership 1/2抽屉，二次安装回路最多为竖排1/2抽屉。2抽屉式GCK差-无所不能左右-16三相GCS好，好，不明显，可以旋转，不能限位，可以互锁，不能限位，可以20三相四线产品型号，抽屉式结构，抽屉式回路数，MCC操作位置， 大抽屉1/2大抽屉1/2大抽屉1/2大抽屉1/2抽屉GCK金属材料-9-4200 4300 9500-GCS金属材料工程塑料11 22 4200 4300 18000 22400下MNS金属材料工程塑料9 18 4200 4300 17000 31400下要求3C强制认证测试样品柜3360 GCK(森源)最小抽屉单元-模数3360GCS最小

什么是GCK配电柜

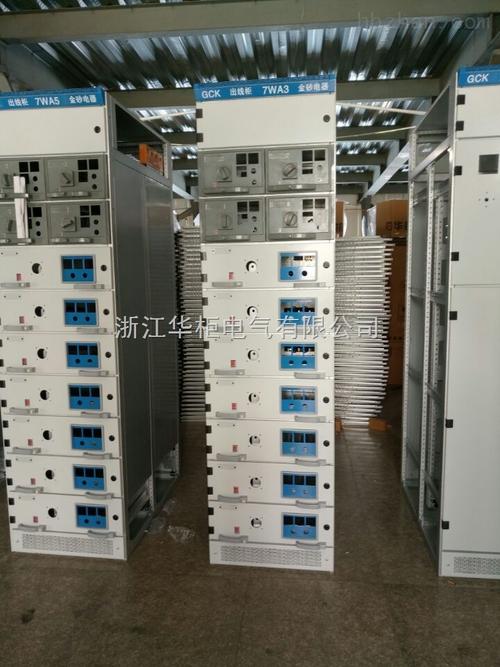

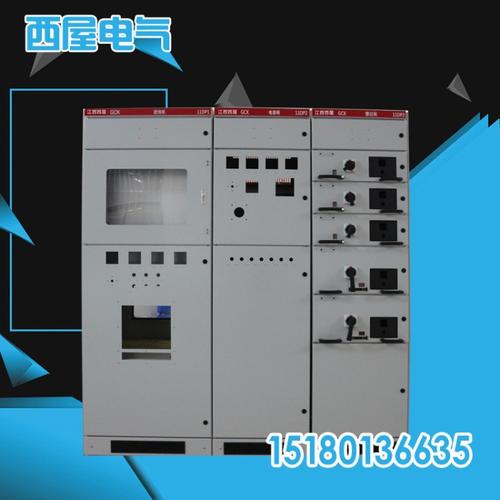

GCK配电柜为GCK低压抽出式开关柜。字母表示：G:机柜支架、C:抽屉式(抽出式)和K3360控制中心。广泛应用于发电厂、变电站、工矿企业、高层建筑的配电中心PC和电机控制中心MCC。是一种低压成套配电装置，用于交流50-60Hz，额定工作电压660V及以下，额定电流4,000 A及以下的发电和供电系统中的配电、电机控制和无功补偿的集中控制。GCK低压抽出式开关设备的主要技术参数：额定隔离电压：AC 660V，AC 1000V。额定电压：交流380伏，交流660伏。额定频率：50赫兹。馈电电路最大电流：3150A。抽屉最大电流：3150A。电机最大控制能力：320KW。水平母线峰值耐受电流(0.1s): 63kA，105KA，176KA。水平母线短期耐受电流(1s):30ka、50 KA、80 KA、100 KA。垂直母线的峰值耐受电流(0.1s): 63kA，105 KA。垂直母线的短期耐受电流(1s):30ka，50 KA。额定工频耐受电压(1分钟):2500v。二级工频耐受电压(1分钟):2500v。防护等级：IP30，IP40。尺寸宽度*深度*高度mm: 600 (800，1000)*800(1000)*2200。

低压配电柜中抽出式和抽架式有什么区别？？？

您好：低压配电柜有“抽屉式”吗？不是框架型的。如果说有“架式”，那也是企业为了推广自己的产品而选择的。GCK、GCS、MNS等。属于抽出式开关柜，也叫抽屉柜。GG属于框架开关柜，也叫固定柜。
