轴向变量柱塞泵，柱塞泵双向变量泵（轴向柱塞泵）

压力补偿变量轴向柱塞泵工作原理及图解

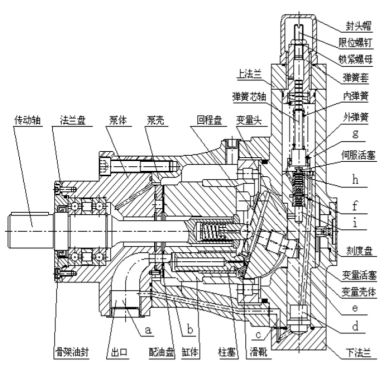

工作原理：主要部分(见结构部分)由传动轴带动缸体转动，使均匀分布在缸体上的7个柱塞绕传动轴中心线转动，柱滑总成中的滑靴被中心弹簧压在可变头(或斜盘)上。这样，柱塞随着缸体的转动而往复运动，完成吸油和压油动作。压力补偿变量泵的出口流量随出口压力近似按恒功率曲线在一定范围内变化。当来自主体的高压油通过通道(A)、(B)和(C)进入可变壳体的下室(D)时，油分别通过通道(E)进入通道(F)和(H)。当弹簧力大于从油道(F)进入伺服活塞下端环形区域的液压推力时，油通过(H)流向上腔室(G)。当施加到伺服活塞下端环形区域的液压推力大于弹簧力时，伺服活塞向上移动，阻塞通道(H)，从而使(G)腔中的油通过(I)腔释放压力。此时变量活塞上移，变量头偏转角减小，泵的流量减小。在调节流量特性时，可以先将限位螺钉拧到上端，根据所需的流量和压力变化范围调节弹簧套，使流量开始变化时的初始压力符合要求，再将限位螺钉拧到最终压力，使流量不会发生变化。流量和压力变化之间的关系由泵本身的设计决定。

变量柱塞泵的工作原理

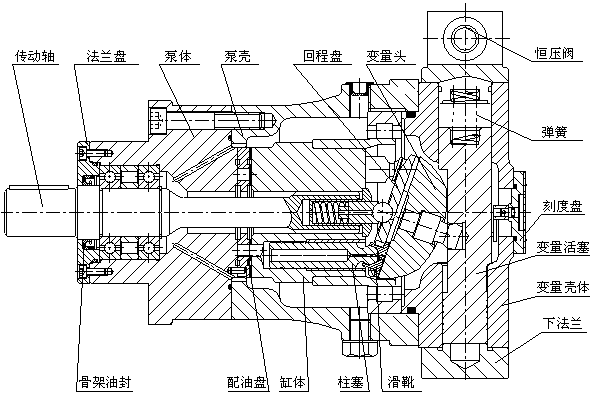

变量柱塞泵的工作原理：变量柱塞泵的压力油通过泵体和变量壳体上的油孔，经单向阀进入变量壳体的下腔。当拉杆向下运动时，推动伺服活塞向下运动，伺服阀的上阀口打开。可变壳体下腔的压力油通过可变活塞上的油孔进入可变壳体上腔。由于上腔的面积大于下腔的面积，液压推动活塞向下运动，带动销轴绕钢球中心转动可变头，改变可变头的倾斜角度相反，当拉杆向上运动时，可变头的倾斜角度反方向变化，泵的流量也随之变化。当倾角变为零时，变扬程向负偏转角方向变化，液体流动改变方向，泵的进油口和出油口发生变化。常见故障及原因：1。液压泵输出流量不足或无油输出(1)进油量不足。原因是吸油管上的阻力太大或供油不足。如果泵速过高，油箱液位过低，进油管泄漏，滤油器堵塞。(2)泄漏过多。原因是泵的间隙太大，密封差。如果配油盘被金属碎片、铁屑等划伤。端面漏油；变量机构中单向阀的密封面配合不好，泵体和配油盘的轴承面有砂眼或磨痕等。通过检查混在泵体内液压油中的异物，可以确定泵的损坏部位。(3)斜盘倾角太小，泵的排量小，需要调整可变活塞，增大斜盘倾角。2.中间位置排量不为零时，称为变量轴向柱塞泵斜盘倾角为零时的中间位置，此时泵的输出流量应为零。然而，有时中值偏离调节机制的中点，在中点仍有流量输出。原因是控制器位置偏移、松动或损坏，需要复位、紧固或更换。这种现象也可能是由于泵的角度保持力不足和倾斜角的耳轴磨损造成的。3.输出流量的波动输出流量的波动与许多因素有关。变量泵可以认为是变量机构控制不良造成的，如异物进入变量机构、标记台阶、磨痕、伤痕等。导致控制活塞运动不稳定。由于放大器能量不足或其零件损坏，以及控制活塞带弹簧的阻尼器效率差，控制活塞的运动会不稳定。不稳定的流动经常伴随着压力波动。一般要拆卸液压泵，更换损坏的零件，增加阻尼，提高弹簧刚度，控制压力。4.异常输出压力泵的输出压力由负载决定，与输入扭矩大致成比例。输出压力异常有两种故障。(1)输出压力过低。当泵处于自吸状态时，如果进油管路泄漏或系统中液压缸、单向阀、换向阀泄漏量大，压力不会上升。必须找出泄漏点，拧紧并更换密封，然后增加压力。如果安全阀有故障或调整压力低，系统压力上不去，应重新调整压力或检修安全阀。如果液压泵缸体和配流盘之间的偏差导致大量泄漏，严重时缸体可能破裂，则应重新研磨配合面或更换液压泵。(2)如果输出压力过高，如果回路负荷继续上升，泵压也会继续上升，这是正常的。如果负载不变，而泵的压力超过负载所需的压力，则检查除泵以外的液压元件，如方向阀、压力阀、传动装置和o

(2)管路内液体流动产生的噪音：进油管太细，进油过滤器的流通能力太小或堵塞，进油管吸空气，油隙过高，油位过低，吸油不足，高压管路内产生液锤等。这些都会产生噪音。因此，必须正确设计油箱，正确选择机油滤清器、油管和换向阀。6.液压泵过热液压泵过热有两个原因。一个是机械摩擦产生的热量。由于运动表面处于干摩擦或半干摩擦状态，运动部件相互摩擦产生热量。第二，液体摩擦生热。高压油通过各种间隙漏入低压腔，大量的液压能损失转化为热能。因此，正确选择运动部件之间的间隙、油箱容积和冷却器可以防止泵过热和油温过高。另外，回油滤清器堵塞造成的回油背压过高，也会造成油温过高，泵体过热。7.漏油柱塞泵漏油的主要原因有：(1)主轴油封损坏或轴有缺陷和擦伤；(2)内漏过多导致油封处压力增大，损坏或冲出油封；(3)排水管太细。

过长，使密封处漏油；(4)泵的外接油管松动，管接头损伤，密封垫老化或产生裂纹；(5)变量调节机构螺栓松动，密封破损；(6)铸铁泵壳有砂眼或焊接不良。

变量柱塞泵工作原理？

变量柱塞泵分 轴向变量柱塞泵和径向变量柱塞泵两种。现以轴向变量柱塞泵工作原理： 当电动机带动传动轴旋转时，泵缸与柱塞一同旋转，柱塞头与斜盘保持接触，斜盘与缸体成一角度，斜盘不转。当缸体旋转时，由于斜盘的斜面作用，柱塞就会在泵缸中做往复运动。当柱塞转到斜盘低点，柱塞缸容积逐渐增大，因此液体经配油盘的吸油口吸人油缸；而当柱塞转到斜盘高点，柱塞缸容积逐渐减小，油缸内液体经配油盘的出口排出液体。只要传动轴不断旋转，液体就会不断地被吸入和排出。　改变斜盘的角度，就可以改变柱塞在泵缸内的行程长度，即可改变泵的流量。倾斜角度固定的称为定量泵，倾斜角度可以改变的便称为变量泵。希望我的回答对您有所帮助 请采纳 谢谢
