s331d驻波比测试仪使用方法

频域测量：1。按模式键，用“”或“”选择“频率-驻波比”或“频率-回波损耗”并按回车键确认；2.按下Ferq键，在25MHz到4GHz的频率范围内设置S331D校准的频率范围；3.根据F1——设置起始频率(如800MHz)，根据F23354设置终止频率(如2500 MHz)；4.按“Start Cal”将自动校准片连接到S331D的射频输出口，按ENTER确认，仪器开始实现自动校准。校准完成后，屏幕左上角显示“校准有效”；5.取下自动校准件，将被测件连接到仪器的射频输出端口，仪器自动扫描测试被测件，测试结果以曲线形式显示在屏幕上；6.按“标记”键-M1-编辑，可以用“”或“”键将标记移动到任意一个你想观察的频率点，屏幕上就会自动显示出标记的频率和幅度；7.按“保存显示”编辑要保存的曲线名称，按回车键将测试结果保存到仪器的存储器中；8.按“回忆显示”，输入“9。按“保存设置”键，然后按“输入”键保存当前测试条件，以备下次使用；10.按“调出设置”键，用“”或“”键选择所需的测试条件，然后按“回车”键调出所需的测试条件，从而简化仪器的操作。时域测量(故障定位):1。按“模式”键，用“”或“”键选择“频率-驻波比”或“频率-回波损耗”，按回车键确认。2.按“Ferq”键设置S331D校准的频率范围，从25MHz到4GHz。3.根据F1——设置起始频率(例如800MHz ),根据F23354设置终止频率(例如2500 MHz)。4.按“Start Cal”将自动校准片连接到S331D的射频输出口，按ENTER确认，仪器开始实现自动校准。校准完成后，“校准有效”将显示在屏幕的左上角。5.按“模式”键，用“874 6”选择“故障定位-驻波比”或“故障定位-回波损耗”。根据D1——设置起始距离(如0 m)，根据D23354设置终止距离(如50 m)。7.按“DTF帮助”在弹出菜单中根据被测电缆修改相对传播速度(如0.82)。8.移除自动校准件，并将测试件连接到仪器的射频输出端口。仪器自动扫描测试被测件，测试结果以曲线显示。9.按下“标记”键-M1-编辑。您可以使用“”或“”键将标记移动到您想要观察的任何位置。标记的距离和幅度将自动显示在屏幕上。10.按“标记”键-M1-峰值搜索，标记可自动标记到测试曲线的最大位置，即故障点的位置。如果测试曲线上有多个峰，您最多可以同时标记六个。1.按“保存显示”编辑要保存的曲线名称，按ENTER将测试结果保存到仪器的存储器中。12.按“回忆显示”，进入“13号”。按“SAVE SETUP”键，然后按“ENTER”键保存当前的测试条件以备下次使用。14.按“调出设置”键，用“”或“”键选择所需的测试条件，然后按“回车”键调出所需的测试条件，从而简化仪器的操作。功率计(可选功能):1。按MODE键，用或键选择功率计，然后按ENTER键确认。2.将被测信号的输出端口连接到仪器的射频输入端口，仪器会直接显示测试功率值。GPS设置：1。按“系统”键，然后按“GPS开/关”功能软键打开GPS。2.当仪器内置的GPS接收器锁定3颗以上的星时，仪器会自动显示当前的相关地理信息。3.按下位置软键，观察纬度、经度和高度信息以及UTC时间。4.按下质量软键，显示跟踪的卫星数量和GPS质量。

日本安立S331D中文说明书

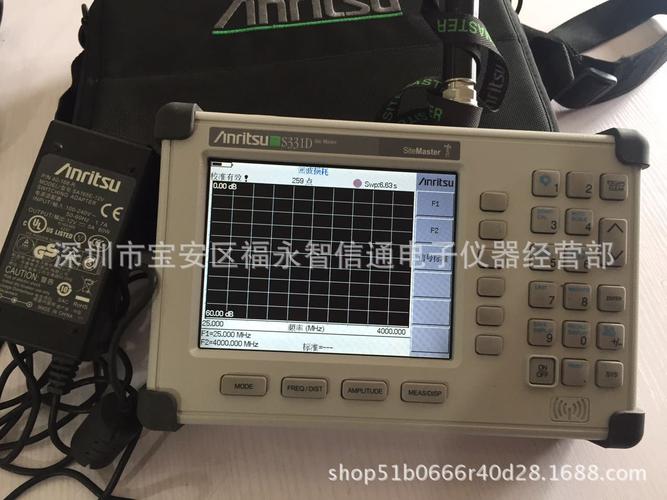

http://www.mc21st.com/Share1860.html产品型号：S331D/S332D日本安立S331D天馈测试仪日本安立公司S331D/S332D(25M-4000MHz)产品描述： Site Master S331D和S332D传输线和天线分析仪，它可以测量回波损耗或驻波比、电缆损耗和长距离故障定位，使我们能够快速评估传输线和天线系统的状况，加快新基站的安装和调试时间。S332D手持式传输线和天线分析仪具有频谱分析功能。适用于通信运营商对设备进行现场维护。易于分析发现空中干扰和发射特征，无需携带独立仪器。特点：手持，电池运行设计重量不到5磅(2.3kg)(含电池)内置世界信号标准出色的抗干扰能力130、259和517个数据点内置前置放大器多语言用户界面；英语、法语、中文、日语、西班牙语、德语内置前置放大器(标准)-135

dBm 幅度灵敏度 分辨率带宽: 100 Hz to 1 MHz in 1-3 sequence 视频带宽: 3 Hz to 1 MHz in 1-3 sequence 一键测量: 场强, 占用带宽, 信道功率, 邻通功率比, 干扰分析和载噪比 + 43 dBm 最大安全输入电平 性能指标: 频率范围：25MHz-4.0GHz 频率分辨率：100kHz 输出功率：< 0 dBm 抗干扰能力：信道 ＋17dBm 频率 －5dBm 回波损耗范围：0.00-54.00dB 分辨率：0.01dB 驻波比范围：0.00-65.00 分辨率：0.01 故障点定位（DTF） 垂直范围：回波损耗：0.00-54.00dB SWR：1.00-65.00 水平范围：0-（数据点－1）X分辨率，最大到1197m（3929ft） 数据点=130259517 水平分辨率：同轴 分辨率(m)=1.5X108(vp/)Δf) 注：vp为电缆的相对传播速度；Δf为起始和终止频率差（Hz） 标准配置: S331D/S332D 型号包括数据分析软件, 软便携袋, 可充电池, AC/DC电源供应器, 12伏 轿车香烟点火适配器及使用者手册. 可选件: 1.彩色 LCD 显示 (选件 3) 容易进行测试曲线的细节显示 2.功率计 (选件 29) - 不用额外的功率传感器 3.T1/E1 分析仪 (选件 50, 仅限S331D ) 判断故障来源在无线方还是有线方
