气体管路设计（气体管道）

气体管路系统工程如何做？

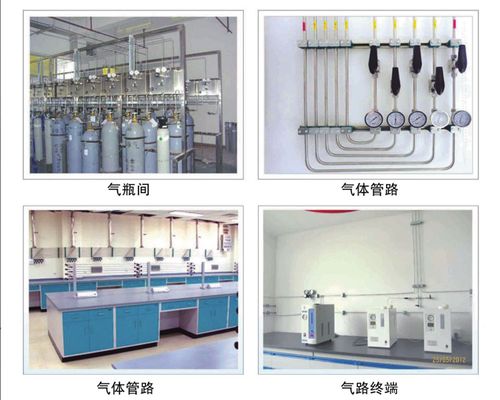

实验室气路是指实验室气体工程，即从气瓶连接到仪器终端的管道。实验室气体管道安装是从气源气瓶站(气瓶间)的总阀门到各相关仪器间工作台上的各气体阀门的系统化工艺流程。气路系统主要用作处理高纯气体、有毒气体和腐蚀性气体的控制设备，是实验室真正的气路系统。本文是万智实验室气体管道专业设计人员讨论的实验室气体管道设计的安装、施工和技术要求。实验室常用的相关气体和实验室气体的布局规划有两种方式。此外，实验室气路的设计还包括相关附件的材料选择、气路管道的安装工艺、气路系统的安全可靠检测、气瓶更换、运输安全等方面的考虑。医用气体管道工程的设计不同于其他实验室气体管道工程的布置设计，但对管件的要求、布置规划原则、安装工艺大致相同。实验室气体系统附件包括气源采集的压力控制部分(总线)；实验气体管道路线(EP不锈钢管)；二次调压分流部分(功能柱)和与仪表连接的端子部分(连接器、截止阀等。);钢瓶固定架、钢瓶柜、钢瓶接头、金属软管、半自动开关装置、一级减压器、二级减压器、焊接三通、焊接大小头、卡箍阀、不锈钢管(BA)、压力表、可燃和有毒气体圆形报警装置等。所有管道、阀门和压力计都由高质量不锈钢制成，并且是标准配件。实验室气源(实验室产气除外)多由高压橙色气瓶储存和供应。通过安装半自动转换控制阀，可以方便地更换气瓶。在集中供气系统中，主控阀和减压阀都安装在室外，便于控制燃气的通断和压力的升降。对应于不同气体的阀门控制应有清晰的标记。实验室气体管道以不锈钢为主，安装在吊顶下，沿墙敷设，便于检查、管理和维护。另外，中心站的燃气管道通过服务柱引入，或者设计服务柱来引导燃气管道。所有气体管路均配有相应的控制阀或压力阀，在工作台上进行调节，方便操作。所有输气管道均采用无缝焊接连接。实验室气体管道工程：1的安装和工艺要求。气体管道由不锈钢制成，管道上安装有杂质和水分的净化装置。2.所有气体管道均由优质退火无缝不锈钢制成。铜管只能用在气体管道的末端或对气体纯度要求不高的地方(如通风柜、试验台)。3.燃气管道需要一个安全泄压阀、一个调压阀和一个指示燃气压力的压力表。4.安全泄压阀应标有泄压等级。管道布置，每隔一段距离设置明显标志，标明气路流向等。5.燃气管道及相关配件和支架应考虑防腐等因素，选用镀锌或防腐材料的配件。6.管道的支管应外露，所有管道应注意通风措施的情况。7.留出足够的维修空间。

怎么合理设计实验室气路？

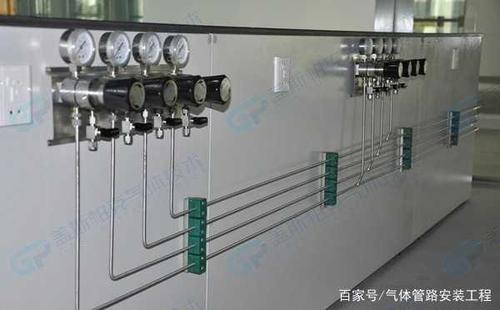

实验室气路实验室使用的气体有空气、氦气、氮气和氢气。氢气(H2)是一种易燃易爆气体。实验室气体均为实验气体，用于高科技色谱仪。为了确保高纯气体管道的安全性、气体纯度和密封性，我们建议选择质量有保证的气体管道和配件，并使用内外抛光的清洁管道。(316材料)其中空气是空气压缩机，不使用总线系统。为保证实验室分析检测用气体的正常供应和安全使用，需要建设气体管道、专用房间，按安全要求储存气瓶，建设易燃易爆气体报警和排气系统，实现易燃易爆气体泄漏自动报警和排气稀释，防止事故对实验室人员和设备造成不必要的损害。气体从储气钢瓶组的总线装置流出，经一级减压阀减压，经二级稳压装置连接到最后一台仪表所需的压力调节装置，通过专用管道连接到仪表内部。燃气管道的调压装置、管材和接头材料必须具有良好的耐腐蚀和防泄漏能力，才能保证高纯燃气的质量和安全使用。对于H2等易燃易爆气体的安全，需要进行特殊的安全设计。H2管道的布置应符合《安全技术规范》(GB 50177-93)1的有关规定。在实验室外设置排气管；2.管道穿过封闭区域(如吊顶上方)需要加装套管，出口是敞开的。3.设置一条N2吹扫管线。H2停用时，用于保压和管道吹扫，以降低管道中的O2含量，确保H2的安全使用。H2管道设计时，应在二级减压阀出口处设置阻火器。气瓶间设置气体检测和报警，报警装置与防爆排气扇联动。泄漏报警装置由一台主机和两个探头组成，一个放在气瓶间顶部，另一个放在实验室顶部。主机要放在容易操作的明显位置！并在整个管道系统中使用接地装置，以防止雷击或静电。在整个过程中，绝缘材料管代码用于固定。穿墙有外管保护！防止墙体变化造成气体泄漏或管道变形。以上是如何合理设计实验室气路的总结。
