测斜仪（测斜仪）

什么是测斜仪呢？

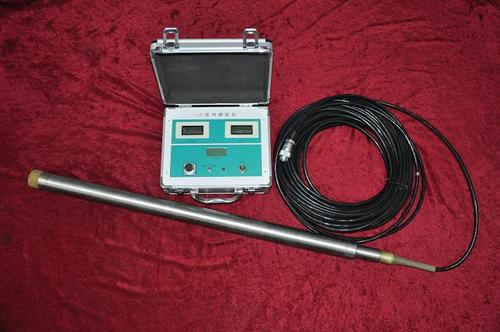

便携式数字测斜仪常用于监测滑坡区和深基坑的侧向位移，以及大坝结构的变形。其核心设备是二力平衡伺服加速度计。测斜管具有耐用、高精度和快速响应的优点，通常安装在穿过不稳定土层至较低稳定地层的垂直钻孔中。使用数字式垂直移动测斜仪探头、控制电缆、滑轮装置和读数器观察测斜仪的变形。第一次观测可以建立测量斜管位移的初始截面。随后的观测将显示地面移动时横截面位移的变化。观测时，探头从测斜管底部移动到顶部，每隔半米暂停一次，测量倾角。探头的倾斜度由两个具有平衡力的伺服加速度计测量。加速度计测量测斜仪管凹槽的纵向位置，即测斜仪探头上测量轮所在平面的倾斜度。另一个加速度计测量垂直于车轮平面的倾斜度。倾斜可以转化为侧向位移。比较当前和初始观测数据，我们可以确定侧向偏移的变化，并显示地层的移动和位移。通过绘制偏移量的变化，可以获得高分辨率的位移剖面。该剖面有助于确定地面移动位移的大小、深度、方向和速度。测斜仪分为便携式测斜仪和固定式测斜仪，便携式测斜仪分为便携式垂直测斜仪和便携式水平测斜仪，固定式测斜仪分为单轴测斜仪和双轴测斜仪。目前，便携式测斜仪被广泛使用。所谓井眼轨迹，其实就是指井眼轴线。实际钻井的井眼轴线是一条空间曲线。为了控制轨迹，需要知道这个空间曲线的形状，进行轨迹测量，这就是所谓的“测斜仪”。使用的仪器叫做“测斜仪”。每隔一定长度测量一个点。这些区间称为“测量段”，这些点称为测量点。测斜仪在每个点测量三个参数，即井深、倾角和井斜方位角。这三个参数是轨迹的基本参数。
