上海大众帕萨特b5v6机油压力传感器在哪里

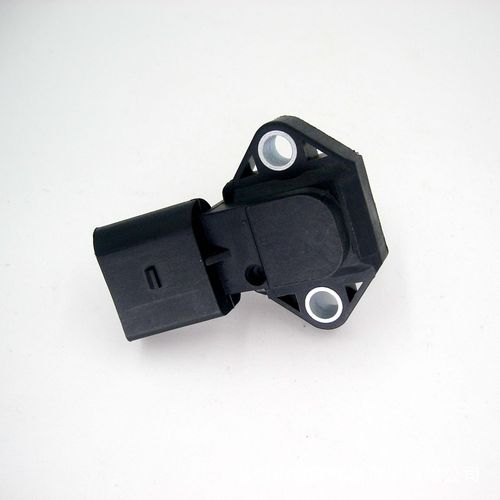

通常在发动机后部，气缸体上，靠近机油滤清器座。有一个带螺纹的塞子，位于机油滤清器滤芯的前油道中。电子式机油压力传感器由厚膜压力传感器芯片、信号处理电路、外壳、固定电路板装置和两根导线组成。信号处理电路由电源电路、传感器补偿电路、调零电路、电压放大电路、电流放大电路、滤波电路和报警电路组成。图1是传感器的结构图，图2是其原理框图。厚膜压力传感器是80年代出现的一种新型应变式压力传感器。它是利用印制烧结在陶瓷弹性体上的厚膜电阻的压阻效应研制而成的。四个厚膜电阻直接印刷烧结在陶瓷弹性膜片上，通过导带连接形成惠斯通电桥。当被测液位压力作用在陶瓷弹性体上时，弹性膜片会发生挠曲，同时印刷烧在弹性膜片上的厚膜电阻也会产生同样的应变，其中两个厚膜电阻会被压缩，阻值减小。另外两个被拉紧，阻力增加。这样，测得的压力值被转换成桥式电路的输出信号，信号大小与压力成正比。
