裂缝检测

储层的物理成岩作用或构造作用会在分散性差的地层中形成裂缝。当裂缝构成油气的主要储集空间和运移通道时，油气藏称为裂缝性油气藏。据估计，我国裂缝性油气藏的储量约为已探明油气储量的三分之一，“九五”期间我国可利用油气储量的四分之三是低渗透裂缝性油田的储量。但裂缝的大小一般在厘米到毫米，在地震记录中很难区分。而裂缝的存在使介质的物理性质随方位而变化(方位各向异性)，因此利用各种地震属性的方位变化来检测裂缝是可能的。最有效的方法是使用横波分裂来检测裂缝。当地震横波进入方位各向异性介质时，质点位移分解成两个相互垂直的极化分量，一个平行于裂缝方向，传播速度快，另一个垂直于裂缝方向，传播速度慢。两个分裂剪切波之间的时间延迟和振幅的差异与裂缝的方位和数量(密度)有关。因此，用水平力在X和Y方向激发，用两个水平检波器接收，可以得到四分量横波记录。一般裂缝方位在X和Y之间，所以快横波和慢横波不能明显区分。然而，采用坐标旋转来最小化XY和YX记录上的能量。此时，裂缝已经分别平行于X平方虚警方向和垂直于Y方向，因此在XX记录上得到了快横波，在YY记录上得到了慢横波。这样，从旋转角度可以得到破裂趋势，从快慢横波的互相关可以得到两者之间的延迟时间。延迟时间越长，各向异性越强，即裂纹密度越大。这种方法既适用于表层横波勘探，也适用于三分量垂直地震剖面观测。由于目前横波勘探并不成功，勘探成本也较高。因此，转换波和纵波被广泛用于裂缝检测。转换波由P波源和三个分量接收，转换横波在方位各向异性(裂缝)介质中也会分裂成快横波和慢横波。在靠近裂缝走向的方位上，快、慢横波时差在测线上最明显，因此通过在不同方向布置多条测线进行观测，也可以判断裂缝的传播时间，确定快、慢横波的时间延迟。在方位各向异性介质中，纵波速度也呈现各向异性分布，称为正常时差速度椭圆。其长轴与裂缝方向一致，但在垂直于裂缝的方向速度、振幅和频率会降低。

如何进行混凝土裂缝的检测

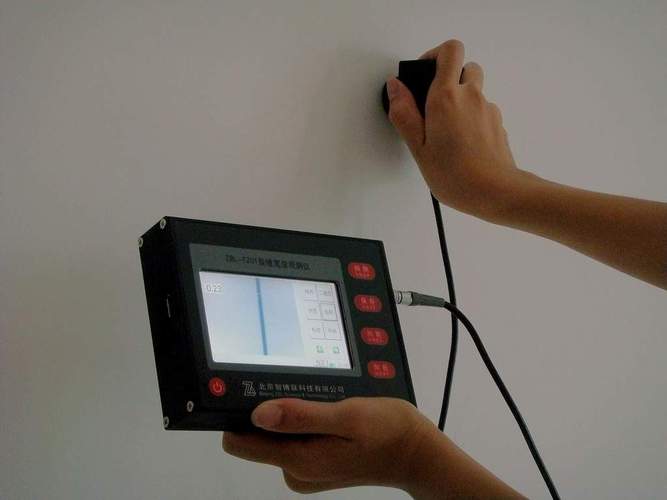

在一般工业与民用建筑中，宽度小于0.05mm的裂缝对结构不构成危险，因此需要对宽度大于0.05mm的裂缝进行检测、分析、评估和处理，裂缝的检测内容主要包括裂缝的位置、形状、分布特征、宽度、长度、深度、方向、数量、裂缝发生发展的时程、是否稳定、裂缝内是否有渗出物、裂缝周围混凝土的表观质量等。裂缝的位置、数量和方向一般以照片和绘制裂缝发展平面图的形式记录下来。用长度尺和卷尺测量，宽度可用裂缝宽度比卡、裂缝宽度规和塞尺检测。裂缝的深度可用超声波法或局部凿除法检测。如有必要，可钻取岩芯样本进行验证。超声波法要求裂缝中没有水或泥。详情请咨询《超声法检测混凝土缺陷技术规程》 (CECS 21:2000)。还应监控产生的裂纹。宽度检测方法是在接缝处涂膏药或用裂缝宽度计定期测量同一位置。对于长度，标记并根据时间定期观察裂缝的末端。扩展数据裂缝形成的原因一般分为两类：结构性裂缝和非结构性裂缝。1.结构裂缝是由直接施加的各种静态和隐藏的动态载荷引起的。由于结构承载能力不足，应力达到极限值，这是结构开始破坏的特征。这种裂缝是危险的，如果不处理，会给结构的安全带来隐患。2.非结构性裂缝是由于温度变化、收缩和不均匀沉降等间接效应对结构变形的约束而产生的。这种裂缝对结构的承载能力影响不大，可以根据结构耐久性、防渗、抗震、使用等要求进行修补。在实际工程结构中，荷载引起的裂缝仅占总数的20%左右，而间接作用引起的裂缝约占裂缝总数的80%。裂缝产生的原因很复杂，对结构的影响也各不相同。只有在了解结构的受力状态和裂缝对结构的影响的基础上，才能确定相应的修补措施。来源：百度百科-混凝土裂缝
