测长仪（万能测长仪的测量原理）

测长仪可测量何尺寸？

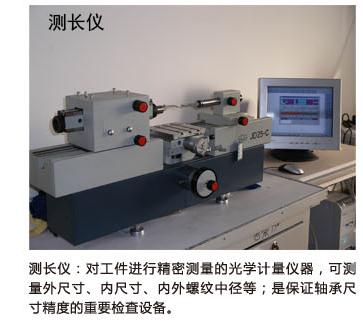

长度测量仪是一种集精密机械、光学系统和电气部分于一体的长度测量仪器。该仪器不仅可用于零件外形尺寸的直接测量和比较测量，还可利用仪器附带的专用设备进行各种特殊测量。主要测量对象包括：光滑圆柱形零件(轴、孔、塞规、环规等)的内螺纹、外螺纹、螺纹塞规和螺纹环规的中径。).具有平行平面的零件(卡尺、测量杆、低级测量块)

测长仪有什么作用？

测试长度测量仪的工作原理如下：利用头座的测量力和测量帽球面(用于测量扁平物体——如量块、校对杆、千分尺、卡尺等。)与被测平面接触，五轴工作台水平方向浮动，使尾座的测帽球面与被测件的另一平面接触；从而测量两个测量帽的球面顶点之间的距离；利用头座测力和平面测帽(用于测量圆周外径，如光塞规、针规、棒)的平面接触被测平面，五轴工作台水平方向浮动，使尾座测帽的球面接触被测件的另一平面；从而测量两个测量帽平面之间的距离；利用头座测力，用平面测帽接触三根针，使三根针与螺纹塞规螺纹槽中径的交点接触，得到平面测帽之间的距离，将三根针的针径相加，用三针法计算螺纹的单中径；用T形测量球分别接触螺纹环规内螺纹槽的中径段点，得到一组螺纹中段的中径数据，用三针法计算出螺纹的单中径。

测长仪在结构上是否符合阿贝原则？

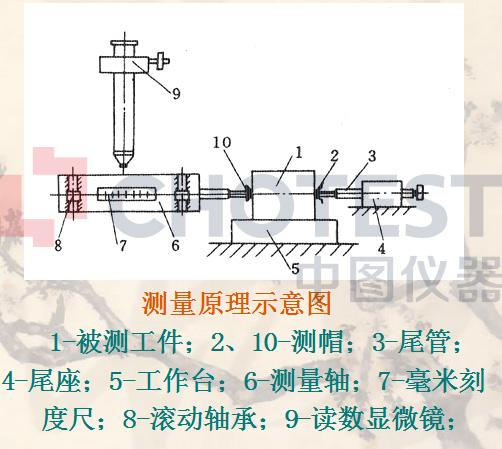

第一，长度测量仪在结构上符合阿贝原理。二、长度测量仪是一种光机电接触式测量仪，测量线上有可移动的刻度。(特点是完全符合阿贝原理)。第一种垂直长度测量仪是由阿贝设计的。因此，它被称为阿贝长度计。测长仪分立式和卧式，原理是一样的。3.阿贝原理：只有被测轴与标准量的被测轴重合或在其延长线上，测量结果才会准确。因此，可以称之为共线原理。下图显示了符合阿贝原理的长度测量仪。侧片放在测量座上的测量端B和尾架上的固定端A之间进行测量。c是参考元素。满足被测件沿移动方向位于基准元件的延长线上。固定在底座支架上的读数头D用于读取长度。测量前，使测量底座的测量端与尾座的固定端重合(图2中的虚线)，以确定测量起点。测量时，移动测量基座时，由于基座导轨的轻微波动，测量基座在移动的同时旋转，其角偏转为，导致基准元件的位移L与被测件的实际长度L之差。由此产生的测量误差按以下公式计算：为角偏转，单位为弧度。当为10秒时，变成弧度=0.00005弧度，的平方更小，测量误差可以忽略。
