烟雾传感器模块（烟雾传感器图片）

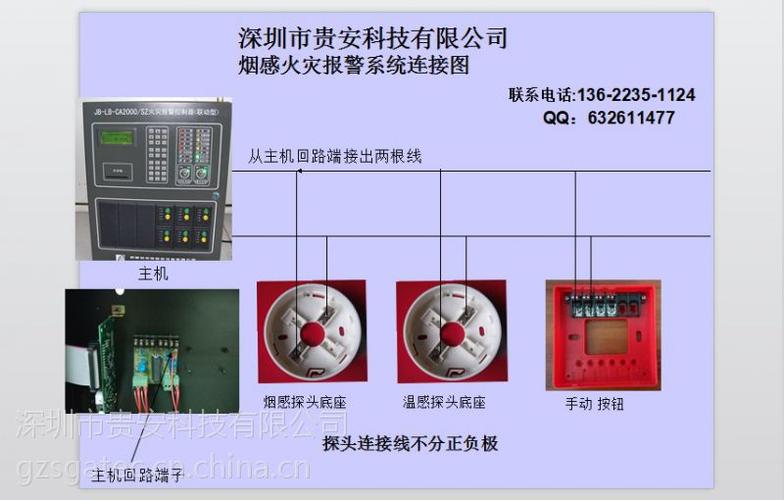

消防烟感器与模块如何安装与接线

应注意区分烟雾探测器的接线是编码的还是非编码的。I型码可以通过信号线直接连接到报警控制器；非编码类型需要通过模块连接到报警系统。烟雾探测器的接线为一套RVS2*1.5mm2导线。感烟探测器及模块的安装接线图如下：感烟探测器有五个端子，红黑线为dc12v电源接口，其他三个为黄绿蓝，黄绿连接为常闭，黄蓝连接为常开。扩展数据感烟探测器通过监测烟雾的浓度来实现防火。烟雾探测器内部采用离子型烟雾传感器，是一种技术先进、工作稳定可靠的传感器。广泛应用于各种火灾报警系统，其性能远远优于气敏电阻火灾报警器。它在内外电离室内装有放射源镅241，电离产生的正负离子在电场作用下分别向正负电极移动。正常情况下，内外电离室的电流和电压是稳定的。一旦有烟，外面的电离室就会迅速消失。为了干扰带电粒子的正常运动，会改变电流和电压，破坏Nainakai和Waiyangai电离室之间的平衡，于是无线发射器发出无线报警信号，通知远程接收主机，传输报警信息。参考：百度百科-烟雾探测器

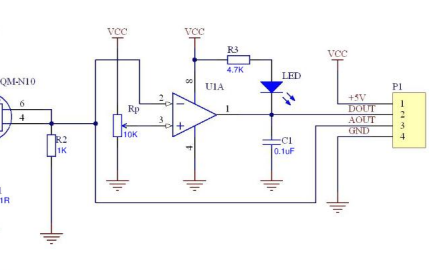

MQ-2传感器模块工作原理

当传感器的环境中存在可燃气体时，传感器的电导率随着空气中可燃气体浓度的增加而增加。可以使用简单的电路将电导率的变化转换成对应于气体浓度的输出信号。MQ-2气体传感器对液化气、丙烷和氢气具有很高的灵敏度，是检测天然气和其他可燃蒸气的理想选择。该传感器可以检测多种可燃气体，是一种适合多种应用的低成本传感器。特别适用于家庭或工厂的气体泄漏监测装置。扩展资料：MQ-2烟雾传感器模块使用说明：一、尺寸：32mm X22mm X27mm长x宽x高；二、主要芯片：LM393和ZYMQ-2气体传感器；三、工作电压：5V DC；四、特点：一是有信号输出指示。2.双路信号输出(模拟弯音输出和TTL电平输出)3。TTL输出的有效信号为低电平。(输出电平低时信号灯亮，可直接接单片机)4。模拟输出电压为0~5V，浓度越高电压越高。5.对液化气、天然气和城市煤气有良好的敏感度。6.使用寿命长、稳定可靠。7.快速响应和恢复特性。来源：百度百科-烟雾传感器

如何安装和布线烟雾探测器和模块。
