开度仪（水位计）

什么是闸门开度仪

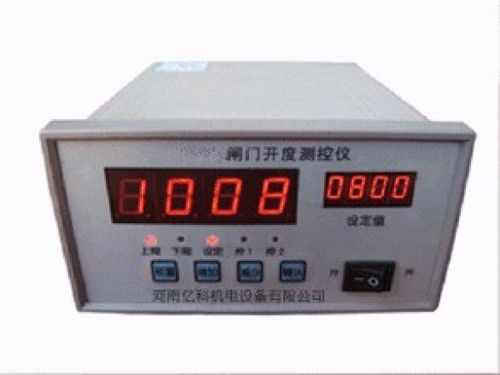

徐州淮海电子有限公司生产ZWY-4I系列闸门开度测控仪表1。简介3360ZWY-4I系列测控仪表广泛应用于水电站、水库、起重机等行业。适用于测量各种闸门(平板闸门、弧形闸门、人字闸门、门式起重机、桥式起重机等)的提升高度。)和起重行业，方便与各种自动控制系统连接。它配有JZB-K和SSI光电编码器。仪器的前面板有5个0.6英寸的高亮度LED显示屏，可以更直观的显示闸门开口的高度值。四位触摸设置按钮方便用户使用和调整现场参数。继电器输出为无源触点，常开常闭点可供用户选择。4-20mA信号有无源(有源)输出，方便可靠，抗干扰性能强。RS485信号是标准的modbus协议，适用于所有类型的PLC进行通信。对于弧形闸门的参数修正，仪器使用30个修正参数即可轻松解决，避免了弧形闸门现场测绘和角度计算的麻烦。仪器外壳采用铝合金材质，抗干扰性能强。传感器的信号输入部分采用光电隔离，避免雷击或静电对CPU的损坏。2.技术指标的测量范围为0-999.99m，输出接点的上限和下限，控制I和控制II AC220V的工作电压，DC24V 1cm的分辨率，1mm可选输出信号Rs485和4-20mA。屏幕的开孔尺寸为152 * 76mm。90*90继电器触点容量AC220V/1A DC125V/1A输入信号JZB-K传感器和进口SSI传感器：-20—65。湿度：90。(无冷凝)仪器外壳类型，开口尺寸：152*76(铝壳、塑壳)；91*91(塑壳)；壁挂式

闸门开度仪的参数

自动收缆式闸门开度仪的工作过程

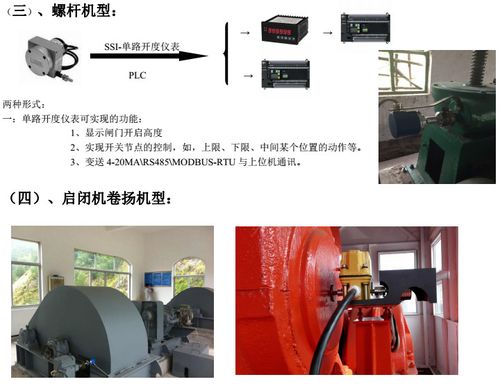

闸门开度计有很多种。一般闸门开度计由开度传感器、自动收线装置或其他形式的耦合器、显示器、控制器、传输电缆、RS485数字通信接口等组成。闸门的运动通过耦合器带动传感器转动，耦合器可以输出与闸门位置相对应的信号。工作过程是：当闸门垂直运动或旋转运动时，与闸门连接的联轴器同步运动，联轴器带动传感器主轴旋转，从而通过传感器的电插座输出与旋转位置对应的闸门位置信号。对于弧形闸门，信号由电子显示器或计算机自动转换或数字处理后输出。
