氧化锆氧分析仪（zo801氧分析仪说明书）

氧化锆氧量分析仪原理？

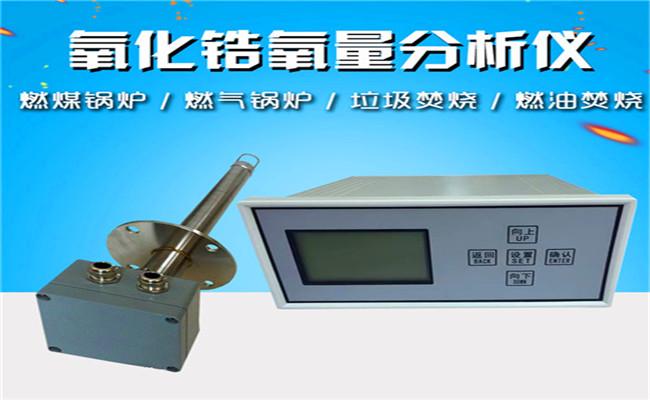

OXYZ系列氧化锆烟气氧分析仪是近几十年发展起来的新型氧检测仪。因其结构简单、维护方便、反应速度快、测量范围广，广泛应用于石化、电力、冶金、供热、建材、电子等部门，分析各种工业锅炉、窑炉的烟气含氧量，提高燃烧效率，节约能源，减少环境污染。OXYZ氧化锆氧分析仪由氧化锆氧检测器(俗称氧探头)和氧变送器组成。氧化锆测氧仪的核心部件氧化锆浓差电池，采用纳米材料和先进的生产工艺，在电极涂层中加入添加剂，抑制电极老化。氧化锆测量探头的精度大大提高，使用寿命延长。氧检测器采用直列探头结构，无需取样系统，能及时反映锅炉内的燃烧情况。如果与自动控制装置配合使用，可以有效地控制燃烧情况。变频器采用单片机和中文液晶显示的智能化设计，使数据显示和功能控制更加人性化。可与各种DCS数据接入设备连接。使仪器操作简单，易于掌握。

氧化锆氧量分析仪的主要原理

氧化锆探头是一种利用氧化锆浓差电位测量氧含量的传感器，其核心氧化锆管置于微型电炉中，位于整个探头的顶部。氧化锆管是在氧化锆材料中加入一定量的氧化钇或氧化钙脊状结合剂，经高温烧结形成的稳定的氧化锆陶瓷烧结体。由于其立方晶格含有氧离子空穴，在高温下是良好的氧离子导体。由于这一特性，在一定的高温下，当锆管两侧氧含量不同时，就是典型的氧浓差电池。在该电池中，空气是参考气体，它和烟气分别位于内电极和外电极处。在实际的氧探头中，空气流过外电极，烟气流过内电极。当烟气的氧含量P小于空气的氧含量P0(20.6%O2)时，空气中的氧分子从外电极夺取四个电子，形成两个氧离子，发生如下电极反应：O(P0) 4e-2O-2氧离子在氧化锆管内迅速迁移到烟气边缘， 内电极上发生相反电极反应：2O-2 O(P0) 4e-氧浓度差使氧离子从空气中向烟气中迁移，从而产生的电位使氧离子从烟气中向空气中迁移。 当两个迁移达到平衡时，在两个电极之间产生与氧浓度差相关的电势信号E。电位信号符合能斯特方程：E=(RT/4F)Ln(P0 /P) (1)其中R和F为气体常数和法拉第常数，T为锆管K的绝对温度(K)，P0为空气的氧含量(20.6% O2)，P为烟雾含量。从公式(1)可以看出，在一定的高温条件下(一般为600)，烟气中一定的氧含量会有相应的电位输出，在理想状态下，其电位值会对应高温区的氧含量。在理想状态下，当被测烟气的浓度与参考气体的浓度相同时，其输出电位E值为0 mV。然而，在实际应用中，锆管的实际状况和现场情况并不理想。故事中的锆管偏离了这个数值。实际上，一定氧含量的锆管输出的电位是理论值和背景电位之和。我们把无浓度差的锆管输出的电位称为背景电位或零电位，这个值在不同的温度下有不同的值，并随着锆管使用寿命的延长而变化。所以这种情况如果不处理，会严重影响整个测氧仪的精度和探头寿命。

氧化锆氧量分析仪有哪几种型号以及性能有哪些

JNQ-O-13氧化锆产品介绍：具有抗交叉干扰和先进的数字处理技术；使用寿命：3至5年；测量信号输出的线性表达式；手动/零点/终点校准；多状态信号输出：声、光、图、继电器、通讯信息；断电保护，启动自恢复；数字温度补偿；显示可在氧含量、电位值和工作炉温之间切换；上限和下限的被动电击；全中文菜单操作；应用领域JNYQ-O-13C分析仪可用于火电、石化、化工、焦化、冶金、供热、建材、电子、电站、工业锅炉及各种燃烧系统废气中氧含量的自动分析。检测原理JNYQ-O-13C氧分析仪为分体式氧化锆，由西屋传感器、微处理器智能信号转换器和氧化锆检测仪组成。用于在线检测被测气体中的氧含量。技术参数：。测量范围：0.00 ~ 5.0% 0.00 ~ 10% 0.00 ~ 25%可选；.精度：2% f . s；稳定性：零漂2% fs/7d；范围漂移2% fs/7d；重复性：1.5%；响应时间：T905秒；工作温度：650；预热时间：15min；接点容量：(二次表)120VAC，1A24VDC，1a；输出信号：(二次仪表)4 ~ 20mA或0 ~ 10mDC可选；工作电源：220VAC 10%%，50hz 5%；.二次仪表外形尺寸：板式：160mm(宽)80mm(高)265mm(深)；壁挂式：147mm(宽)260mm(高)77mm(深)；.二次仪表开口尺寸：盘式：150mm(宽)75mm(高)；探测器长度：0.4m、0.6m、0.8m、1.0m、1.2m、1.5m可选；
