内径千分表（三爪内径千分尺读数图解）

请问内径千分表怎么读数

1.内径千分尺的读数方法：1)，先读定尺，2)，再读半尺。如果露出半刻度线，标记为0.5mm；如果半刻度线没有露出来，标记为0.0mm；3)重新读取可移动刻度(注意估计)。写n0.01mm；4)最终读数结果为固定刻度和半刻度可移动刻度。2.内径千分尺的正确测量方法。1)测量和使用内径千分尺时，需要将测量探针与最大的连杆连接，连杆依次连接到测量触头上，以减少连接后的轴线弯曲。2)测量时要看探头固定和松动时的变化。3)在日常生产中，用内径尺测量孔时，将其测量触头的测量面支撑在被测面上，调整差动缸，使差动缸一侧的测量面在孔的径向截面内摆动，找出最小尺寸。然后拧紧固定螺丝，拿出来读，或者不拧紧螺丝直接读。所以就有了态度测量的问题。态度：即测量与使用的一致性。比如测量内径为75 ~ 600/0.01 mm的直尺，当接长杆与千分尺Naochan摇头连接且尺寸大于125 mm时，固定螺丝拧紧和拧下时读数相差0.008 mm就是姿态测量误差。4)测量内径千分尺时，支撑位置应正确。大尺寸内径长尺的重力变形涉及直线度、平行度、垂直度等几何误差。其劲度可以体现为“自液体自然偏转”。理论和实验结果表明，由工件截面形状决定的刚度对支撑后的重力变形有很大影响。例如，如果不同截面形状的内径尺长度L相同，当支撑在(2/9)L时，内径尺的测量误差可以满足要求。但支撑点稍有不同时，直线度变化较大。因此，在国家标准中，将支撑位置移动到最大支撑距离位置时直线度的变化值称为“自然挠度”。为了保证刚性，我国国家标准中规定，内尺的支撑点应在(2/9)L处，距端面200 mm处，即测量时变化最小。内径尺每旋转90测试一次，其示值误差不应超过要求。

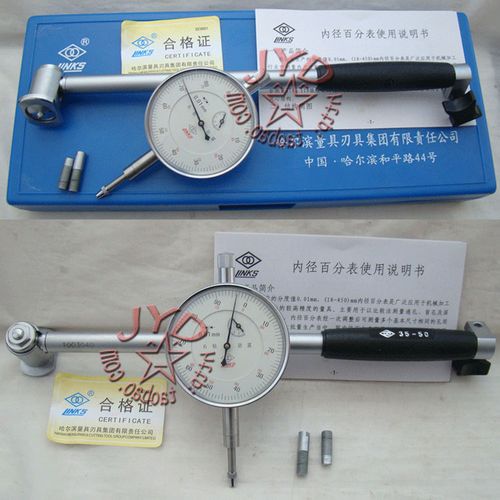

内径千分表怎么用和怎么校正 详细点谢谢

通常，内径千分尺的测量需要螺旋千分尺的帮助。首先你要知道被测工件内径的标准尺寸，然后把螺旋千分尺的脊调整到这个尺寸。然后，将内径千分尺的探针放在螺旋千分尺之间，探针伸出的长度都是合适的。然后，你要调整内径千分尺的指针，转动刻度盘使指针指向零刻度，最后将内径千分尺固定在适当的位置，扰动它，将探针放入工件的内孔，转动工件，看内径千分尺的指针摆动偏差。如果刻度盘在零度左右有小的偏移，说明你的工件内径合格。

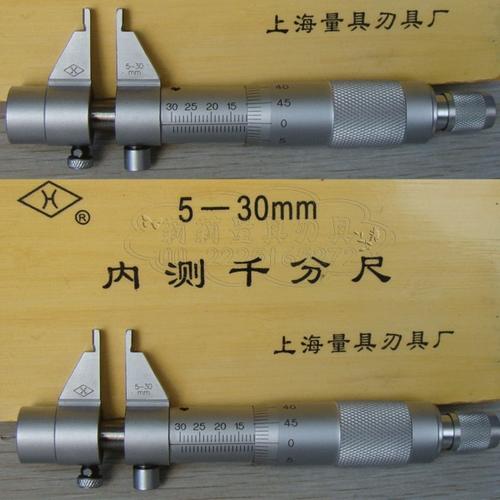

内径千分尺怎样使用？

内径千分尺的用法如下：根据被测物体孔径的大小，选择合适的内径千分尺。2.将内径千分尺测试头放入被测物体的孔中，被测物体放入时应平放，内径千分尺应直立。3.测试时，左手三指握住千分尺刻度盘下的圆杆，右手转动刻度盘顶部的旋转按钮。4.当测头的测量面与被测物体的孔稍有接触时，用右手转动旋钮，使其发出3~5声轻响。延伸：内径千分尺1的使用注意事项。测量时注意温度的影响，测量过程中避免测量时间过长，避免用手大面积接触内径千分尺。特别是测量大尺寸时，要特别注意。2.因为内径千分尺没有测力装置，所以需要掌握测力尺寸。只需触摸被测表面，以免过大的旋转力损坏千分尺或造成较大误差。3.用内径千分尺测量孔径时，必须将待测表面擦拭干净。同时，每一段应在至少两个相互垂直的方向上进行。对于深孔，应适当增加节数。4.为了提高测量精度，应考虑使用内径千分尺校正。5、正确读数时，要正视量具读数装置，不能斜视。6.避免高温和阳光直射，经常保养，防磁防锈。严禁非测量人员拆卸或调整量具。7.对于大尺寸测量，支架应安装在全长尺寸两端0.211L处，以尽量减少千分尺的变形，减少测量误差。
