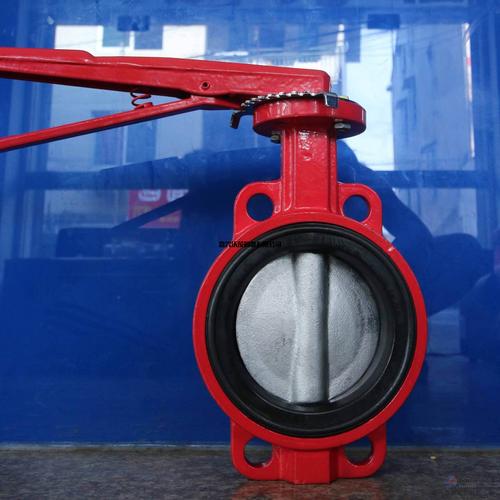

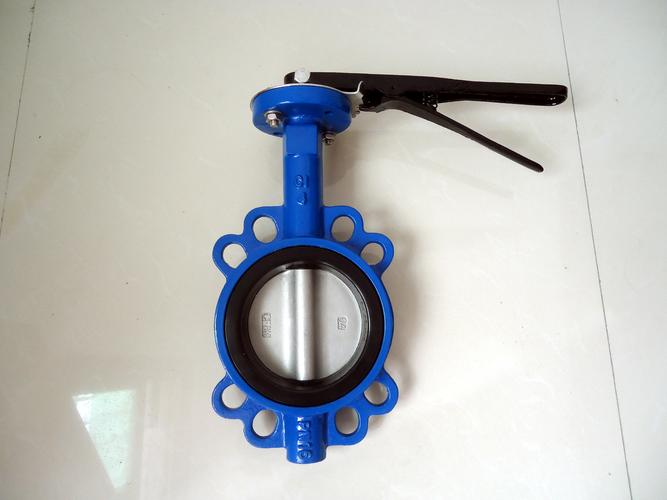

手动对夹式蝶阀（手动蝶阀图片）

手动对夹式蝶阀的用途及分类是什么？？

手动夹片式蝶阀是一种零部件少、体积小、重量轻的蝶阀产品，因其自身的结构优势得到了很多领域的认可。手动夹式蝶阀1的结构特点。三向偏心的独特设计使密封面无摩擦传递，延长了手动对夹式蝶阀的使用寿命。2.弹性密封是由扭矩产生的。3.手动对夹式蝶阀采用巧妙的楔形设计，使阀门具有关闭和拧紧的自动密封功能，密封面补偿，零泄漏。4.手动对夹式蝶阀体积小，重量轻，操作简单，安装方便。5.替换件的材料可适用于各种介质，并可用于衬里防腐。1.手动蝶阀用于硫酸行业的气体管道：炉风机进出口、中继风机进出口、电除雾器系列及连通阀、S02主风机进出口、转化器调节、预热器进出口等。以及截止气体体积的使用。2.手动夹紧蝶阀用于硫磺制酸系统的硫磺燃烧、转化和干吸收工段。它是硫磺制酸装置阀门的首选品牌。被广大用户认为是一种密封性能好、操作轻便、侧面耐腐蚀、耐高温、操作方便灵活、使用安全可靠的蝶阀，得到了广泛的推广和使用。3.手动夹片式蝶阀还广泛应用于化工、石化、冶炼、制药、食品等行业的SO2、蒸汽、空气、煤气、氨、CO2、油、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管道上作为调节和截流装置。

对夹式手动蝶阀怎么安

蝶阀安装在两个法兰之间。注意对角定位孔中四对螺栓和螺母的安装、运输和匹配。检查安装角度和位置(左右两侧两对)。法兰焊接到管道上，取出蝶阀(温度高，容易指向蝶阀的密封胶圈)。当法兰焊接固定的管道完全冷却后，安装阀门，拧紧四对螺栓和螺栓，对角互拧。调试阀体的安装位置来开启和关闭阀门，以保证阀板的自由度。

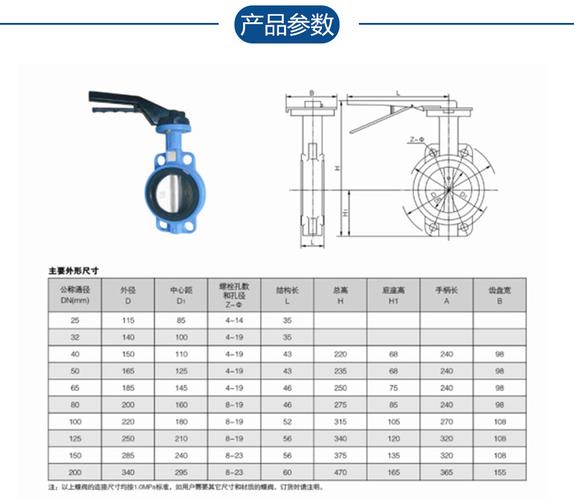

对夹式手动蝶阀连接尺寸

夹式手动蝶阀、带提升的多指手柄夹式蝶阀和蜗轮夹式蝶阀。型号分别为D71X-16和D371X-16，两个蝶阀的连接尺寸相同。DN50的连接大小为43，DN65的连接大小为46，DN80的连接大小为46，DN100的连接大小为52，以此类推。饥饿单位是mm。
