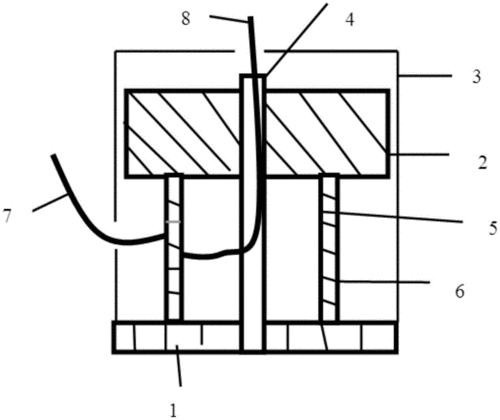

压电陶瓷换能器（超声波换能器结构图）

分析压电陶瓷换能器的工作原理

压电陶瓷换能器的工作原理是一种人工烘烤制造的多晶材料，可以应用在很多领域。通过外电场和外压力的作用，材料的外部弹性变形和内部电分级相互转换，称为电致伸缩效应。烧结后的铁电体被电场极化，使得混沌的内极化现象变得规则有序，产生压电特性。扩展资料：由于超声波技术非接触的优势，压电陶瓷超声换能器被尝试用于液体浓度检测系统。系统中的芯片是斯巴达3E系列FPGA。压电陶瓷换能器在发射和接收信号方面起着重要的作用。换能器产生的具有一定频率和振幅的超声波信号通过发射电路被泵入液体中，通过液体载体对信号的衰减，从接收换能器接收到具有液体浓度信息的信号。然后通过对声音衰减法的分析，可以有效地得到液体的近似浓度。系统的软件设计包括主程序、超静音启动测量程序、脉冲控制程序、脉冲收发程序、ADC采集控制程序、时钟和报警程序。

压电陶瓷换能器的作用是什么？为什么要首先调节压电陶瓷换能器的谐振频率？

压电陶瓷换能器的作用是将声波或振动波转换成电压输出(也可用于将电压转换成声音或振动)。在谐振状态下，基频色散换能器的输出最大，设备处于最灵敏状态。

怎样调整压电陶瓷换能器的最佳工作点？

因为压电陶瓷换能器作为声波的发射器和接收器，在最佳的工作场所，效果最好。调整信号频率，以在示波器上获得稳定的波形。在某一点上，压电波的最大振幅就是最大模态，这个快慢频率就是最佳工作点。重复测量5次，取平均值。
