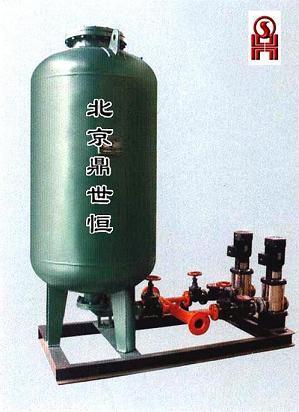

落地式膨胀水箱（膨胀水箱示意图）

落地式膨胀水箱的工作原理

稳压膨胀水箱与落地膨胀水箱的区别

Ng系列气囊隔膜地板膨胀水箱及自动稳压给水装置是目前国内先进的稳压给水装置。本发明可以替代高膨胀水箱，广泛应用于热水采暖和中央空调系统，实现自动补水和恒压。NG系列稳压给水设备广泛应用于住宅楼、办公楼、宾馆、医院等工矿企业和民用建筑的生活、生产和消防给水。它们可以代替水塔或高位水箱，不仅降低了土建工程和工艺设计的复杂程度，而且在水利条件下运行稳定，维护管理简单。该系列恒压供水装置具有一次充气后长期使用，水气不接触的特点，保证了水质不受外界污染，并能自动消除管网中的水锤和噪音；该装置结构紧凑，占地面积小，投资少，安装、操作和维护方便，有利于建筑物的美观和结构抗震。XG系列自动供水装置和XZP系列落地式膨胀水箱省去了高位水箱防振处理的困难，使用寿命长。不必因建筑高度而抬高水箱，只需调节电接点压力表即可解决供水稳定问题。XG系列广泛应用于生活、生产和消防水系统的各个领域。XZP系列在热水供应、供暖、空调等系统中起到稳定作用。其独特的优越性深受用户欢迎。成套设备便于安装、施工、操作、管理和维护。该设备采用优质水泵，噪音低，运行正常可靠。1.主要特点：1。罐体为密封装置，密封性能好，充气后可长期使用。2.箱体内装有供水专用胶囊，水在胶囊内，气在胶囊外，水气不接触，保证水质不受污染。3.占地面积小，安装快捷，投资少，操作维护方便。4、能自动消除管网中的水锤和噪音。二。设备结构XZG (P)系列给水装置由气动水箱、水泵、电控柜、安全阀、电接点压力表、闸阀、截止阀、止回阀、自动排气阀、球阀和管道等组成。形成一个完善的自动供水调节装置。气动水箱由内外两层组成，外层是钢瓶，是充有气体的气室，内层是带橡皮囊的水室。四。气动供水装置工作原理：整个装置建成后即可工作。首先，启动稳压泵向供水管网的水室和气动水箱注水。一部分水被送到网络供用户使用，另一部分多余的水被压入胶囊。胶囊内的空气通过自动排气阀排出，保证水体中没有气体。当压力达到设计最大压力时，通过压力信号传给电控柜，电控柜控制水泵停止运行。随着胶囊中水用量的减少，水压逐渐降低。当水箱内的压力下降到设定的最小压力时，压力信号传到电控柜，电控柜指令水泵启动，使水重新送至管网和水室。落地式膨胀水箱：根据上述工作过程，气动水箱作为热水供应系统和热水供暖系统的膨胀水箱时，由于系统内温度的不断升高，管网压力会增大，超过设计压力时，一部分会被挤入气动水箱的胶囊内，起到缓冲管网内压力的作用。然而，当系统中的温度下降时，水的体积将减少，然后胶囊中的水压将补充到p

地板膨胀水箱技术参数表型号XZP功率Kw泵参数运行温度加热面积m 3调节容积m 2系统容积m 3流量t/扬程m 0.6 1-40 2 0.75 1.5 6 20 36 120以下1000 ~ 2000 0.13 4 ~ 8 0.81-502 418 45 120以下2000 ~ 5000 0 0.35 10 ~ 18 1.01-505000以下~ 10000 0.50 18 ~ 30 1.21-5024 45 120以下10000 ~ 15000 0.75 30 ~ 50 1.41-5024 45 120以下15000 ~ 20000 1.00 50 ~ 70 1.1 20000 ~ 40000 1.95 120 ~ 130 1.62 ~ 480技术参数表型号XZG电机功率Kw泵参数供水管径mm供水数流量t/H扬程m 0.61-4023 1.56 36 50 60 0.81-4023 1.5 6 36 50 60 1.01-4023 1.5 6 36 50 60 1.01-5023 12 45 65 125 1.2

24 36 80 240 1.4 × 1-80 × 2 × 3 5.5 36 36 100 360 1.4 × 1-80 × 2 × 3 11 54 42 100 540 1.6 × 1-80 × 2 × 3 11 54 42 100 540

锅炉的那种 落地式膨胀水箱 是特种设备内的压力容器吗

锅炉的那种落地式膨胀水箱 ，按照新的《特种设备目录》不属于压力容器，所以不需要登记备案。锅炉，是指利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并通过对外输出介质的形式提供热能的设备，其范围规定为设计正常水位容积大于或者等于30L，且额定蒸汽压力大于或者等于0.1MPa（表压）的承压蒸汽锅炉；出口水压大于或者等于0.1MPa（表压），且额定功率大于或者等于0.1MW的承压热水锅炉；额定功率大于或者等于0.1MW的有机热载体锅炉。标牌上显示常压式热水锅炉，不属于锅炉范围，所以这个锅炉不需要去备案登记。
