dmx512控制器（LED分控器）

DMX512控制器是怎么接线的？

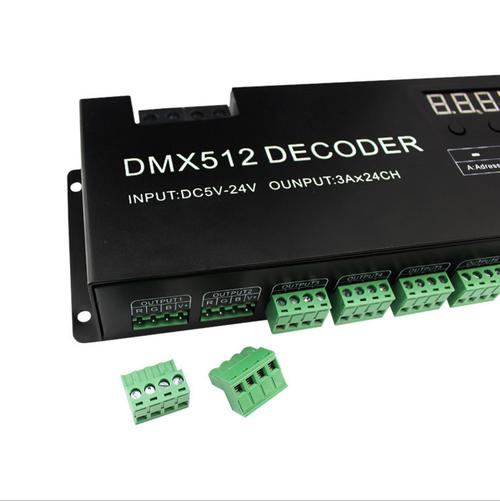

控制器中有八个端口。每个端口对应一个相应的接口。绿点GND对应零线(地线)端口，红点A/DAT接正信号，蓝点B/DAT-接负信号，橙点ADDR链接地址码线(通常K-8000C控制器不连接)。1.绿点GND对应于零线(地线)端口。2.红点A/DAT连接到正极信号3。蓝点B/DAT-连接到负信号，而4。橙色点ADDR连接到地址码线(通常K-8000C控制器不连接)。5.连接电路后，将芯片调至10，模式调至01，调整模式和速度。双击速度，同时将速度调整模式为循环状态。控制器有22种变化模式。6.连接控制器和电源后，您可以调整模式和速度。在实际使用中，要考虑设备的布线和安装。在接线的过程中，设备需要有合适的解码器作为使用的基础，甚至晶闸管的性能都可以通过单片机连接。设备的通电时间可以控制在合适的范围内。比如我们平时用的正常频率在100之间。在实际使用中，我们可以很好地控制DMX512的导通时间。扩展信息：DMX512控制器的特点本设备要运行工作。它与电脑相连。当它连接时，它将使用USB接口。连接后，通过电脑上的操作界面就可以实现控制：其实这类设备的操作过程很简单，只要按照相关说明进行即可。现在这种设备一般用于各种大广场，商场，舞台灯光。掌控一切。该设备在功能上有非常完善的LED灯编辑能力，可以多种方式设置显示效果，非常适合控制LED灯：有中文和英文两种界面模式。选择，根据实际需要，使系统安全稳定，确保信息不丢失。参考：百度百科——DMX512控制器

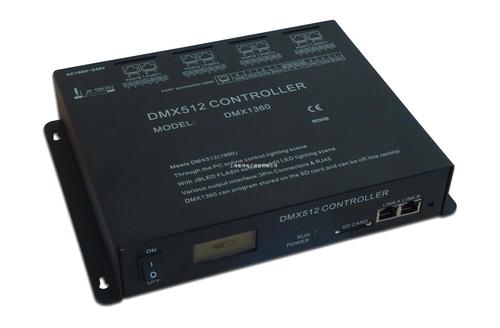

DMX512控制器的介绍

DMX512控制器的工作原理

数据传输基于8位异步串行协议，有一个起始位(低电平)和两个停止位(高电平)，没有奇偶校验。因此，一个数据帧有11位。由于每个位的宽度是4 mm，所以发送一帧需要44 mm。如果线路要发送连续的数据流，它将产生250，000 B/s的数据速率，即250k波特。8位字允许每个调光器在0到255的范围内发送256个独立的电平。开始和停止位用于同步发送器和接收器。该线通常处于高位；其实闲置的时候会处于高电平状态(更多时候会是这种状态)。起始位的出现促使接收机工作，后面的8位数据被扫描解码(希望如此)。然后接收方等待停止位的到来，这个过程会在停止位之后再次发生。我们需要停止位有两个原因：让接收器有足够的时间处理输入数据；让线路处于高电平状态，以便检测下一个“开始”。图1描述了包含数据“0”和“255”的帧中的比特级别。到目前为止已经解释的很清楚了，但是还没有结束。DMX512最多可支持512个调光器。现在我们只看到第一个，那么我们如何处理所有调光器的数据呢？答案很简单，不断重复这个过程就可以了！好吧，就这么简单。然而，现在的情况并非如此简单。我们在该段上有一个数据流，但是没有办法判断哪个帧属于哪个调光器。请参阅“DMX套餐”部分的提示。
