碟形封头（jb/t4746-2002封头标准）

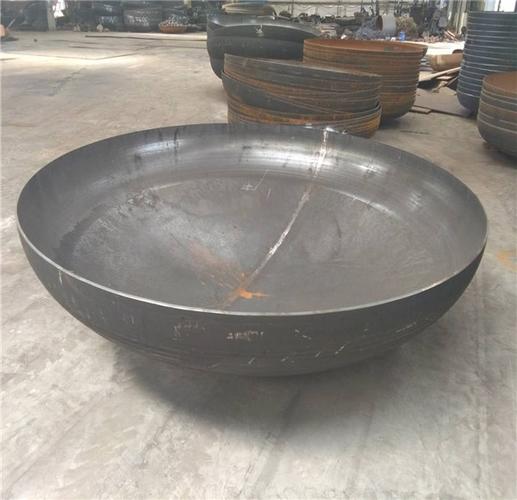

蝶形封头的简介

碟形头是纯缺陷，也叫球形头有折边，也叫蝶形头。它由球面、具有一定高度的圆柱体的直边和连接上述两部分的过渡部分组成，过渡部分的曲率半径小于球面的曲率半径。碟形头是一个连续的曲面。在三部分的连接处，子午线的曲率半径有一个突变，因此由于曲率的变化存在弯曲应力。由于弯曲应力和拉伸应力的叠加，这部分应力比其他部分更突出。与椭圆形封头相比，应力分布不如它均匀，但霍尔布更容易加工，而且由于它的裤脚，在工程应用中并不理想。然而，当加工椭圆封头的模具有困难时，则使用碟形封头。执行标准：GB/T25198-2010。

什么叫椭圆封头、蝶形封头

椭圆封头又称椭圆封头，由半椭圆球面和圆柱直边截面组成，吸收了半球形封头受力好、封闭碟形封头深度浅的优点。因为椭圆的曲率是光滑连续的，所以头部的应力分布是均匀的。椭圆形头部的深度h取决于椭圆的长轴与短轴之比，即头部的内径di与头部深度的两倍之比(Di/2h)。比例越小，头部深度越大，壁越薄，但制造困难。比值越大，封头深度越小，易于制造，但受力状态差，壁厚增加。所以Di/2h的值一般不超过2.6。当Di/2h=2时，为标准椭圆封头，是压力容器中最常用的封头。碟形头，又称折边球形头，又称蝶形头。它由球面、具有一定高度的圆柱体的直边和连接上述两部分的过渡部分组成，过渡部分的曲率半径小于球面的曲率半径。碟形头是一个连续的曲面。在三部分的连接处，子午线的曲率半径有一个突变，因此由于曲率的变化存在弯曲应力。由于弯曲应力和拉伸应力的叠加，这部分应力比其他部分更突出。与椭圆形封头相比，应力分布不如它均匀，但加工更容易，在工程应用中并不理想。但在加工带纤维棚的椭圆头模具有困难时，则改用碟形头。执行标准：GB/T25198-2010。

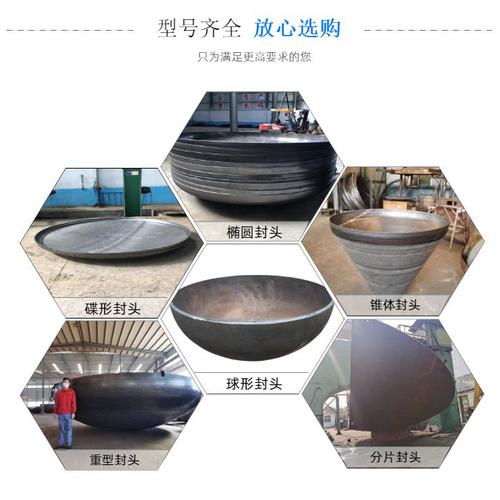

蝶形封头和椭圆封头的区别

区别：1。形状不同：椭圆形封头又称椭圆封头，由半椭圆形球体和圆柱形直边截面组成。它吸收了半球形头部的良好应力和碟形头部的浅深度的优良马铃薯斑点。因为椭圆的曲率是光滑连续的，所以头部的应力分布是均匀的。碟形头，又称折边球形头，又称蝶形头。它由球面、具有一定高度的圆柱体的直边和连接上述两部分的过渡部分组成，过渡部分的曲率半径小于球面的曲率半径。2.受力不同：椭圆形封头在受力上比碟形封头好，但同样直径的椭圆形封头比碟形封头深，所以制造难度比碟形封头略大，而且用料多，使得成品木材更美观，而体积上的差别还是很小的。3.如果选用符合JB4746 《钢制压力容器用封头》标准的椭圆封头和圆盘封头，则以椭圆封头为好，因为按GB150计算的相同压力、温度、直径，椭圆封头的计算壁厚较小，所以应选用非标椭圆封头。
