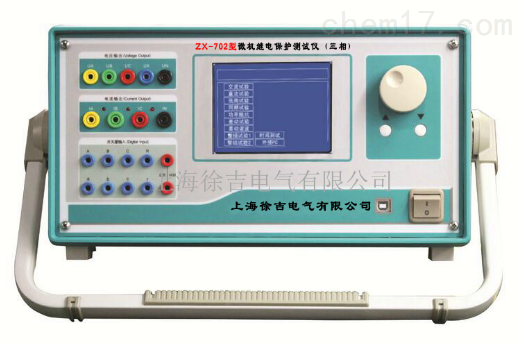

继电保护测试仪（六相继保测试仪）

继电保护测试仪作用有哪些？

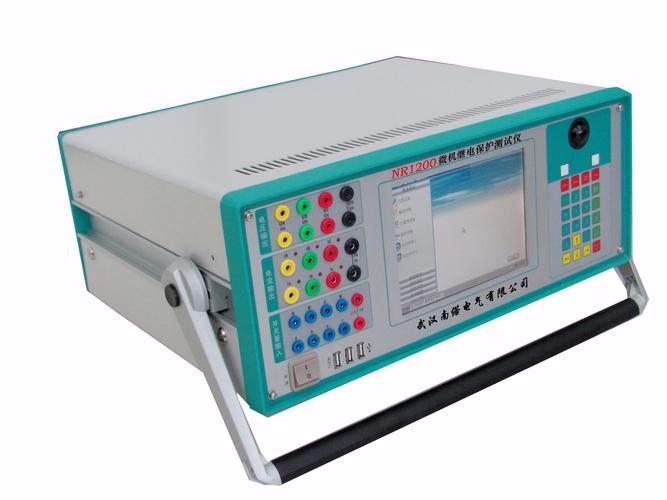

继电保护测试仪采用了最新的电源技术，简化了仪器的操作，增强了仪器的功能，用于校验电流、电压、时间、中间、重合闸、差动等常规串联继电器。微机继电保护测试仪是一种新型智能测试仪器。以往的继电保护测试工具主要由调压器和移相器组成，体积庞大，精度低，已不能满足现代微机继电保护的校验工作。随着科学技术的不断发展，微机继电保护已广泛应用于线路保护、主变差动保护、励磁控制等各个领域，变电站综合自动化成为主流。现代微机继电保护测试仪可分为两种形式。一种是传统的OCL功率放大器，体积庞大，重约25公斤。功放管工作在放大区，时间长了容易损坏，动态范围窄，精度不高。另一种是开关电源和数字功率放大器，由于体积小、重量轻、效率高，是继电保护测试仪的发展方向。可以测试各种继电器，如电压、电流、频率、功率、阻抗、谐波、差动、同步等。手动或自动。可以模拟各种故障，校验距离和零序保护装置，测试整套保护装置。能自动扫描微机和数字变压器、发电机变压器组差动保护比率制动曲线，并具有GPS触发功能。继电保护微机测试装置是保证电力系统安全可靠运行的重要测试工具。随着计算机技术、微电子技术和电力电子技术的飞速发展，应用最新技术成果不断推出新的高性能微机继电保护试验装置是技术进步的必然趋势。继电保护试验装置是保证电力系统安全可靠运行的重要试验工具。随着现代电力系统规模的不断扩大，对电力系统运行管理的可靠性和效率要求不断提高，继电保护人员的测试工作变得更加频繁和复杂。在计算机技术、微电子技术和电力电子技术飞速发展的今天，应用最新技术成果不断推出新的高性能继电保护测试仪是技术进步的必然趋势，也是时代赋予我们的责任。继电保护测试仪是在参考我国电力行业标准《继电保护微机型试验装置技术条件》 (DL/T 624-1997)的基础上，充分利用现代先进微电子技术和器件研制的一种新型小型化微机继电保护测试仪。它采用先进的结构，既可以单机独立运行，也可以与其他计算机连接。主机具有高性能工业计算机和高速数字信号处理器，真16位DAC模块，新型模块化高保真功率放大器，以及TFT真彩色液晶显示器和嵌入式微机键盘。它可以独立操作，也可以连接到笔记本电脑。运算能力强，体积小，精度高。它既有大型测试仪的优越性能和先进功能，又有小型测试仪的小巧、灵活、易操作和高可靠性。

继电保护测试仪器是干什么用的

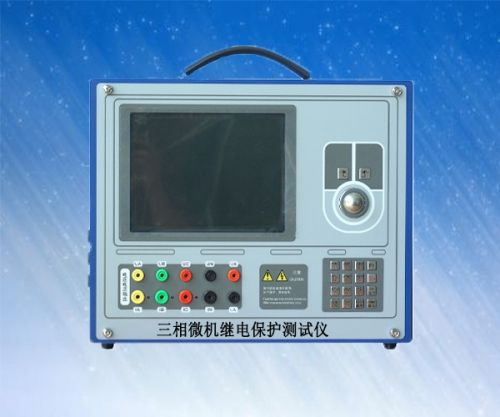

仪器简介BY703继电保护测试仪是保证电力系统安全可靠运行的重要测试工具。随着现代电力系统规模的不断扩大，对电力系统运行管理的可靠性和效率要求不断提高，继电保护人员的测试工作变得更加频繁和复杂。在计算机技术、微电子技术和电力电子技术飞速发展的今天，应用最新技术成果不断推出新的高性能继电保护测试仪是技术进步的必然趋势，也是时代赋予我们的责任。BY703微机继电保护测试仪是在电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的参考基础上，广泛听取用户意见，总结目前国内同类产品的优缺点，充分利用现代先进微电子技术和器件，研制的新型小型化微机继电保护测试仪。可以单机独立操作，也可以连接笔记本电脑的高级结构。主机拥有新一代高速数字信号处理器微电脑、真16位DAC模块、新型模块化高保真功率放大器、大屏幕液晶显示器和灵活方便的旋转鼠标控制器。单机操作已经有很强的功能了，大部分测试都可以用，联网电脑操作有更强大的操作功能。体积小，精度高。它不仅具有大型测试仪优越的性能和先进的功能，还具有小型测试仪小巧、灵活、操作方便、可靠性高、性价比高等优点。对于接力工作者来说，这是一个方便的工具。继电保护测试仪的产品特点：1。智能主机。主机采用高速高性能数字信号处理器，运算速度快，传输频率宽，能为基波产生一个周360点的高密度拟合正弦波。这是目前同类产品中的最高水平。由于点数多，波形保真度极高，失真极小。尤其是在谐波输出上，即使是6次谐波，也能在300Hz达到每周60点的高密度。2.单机跑步装置通过大屏幕液晶屏，方便灵活的旋转鼠标操作，全套中文显示。它可以完成大部分现场测试验证工作，验证各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同步、频率、DC、中间和时间等。)和微机保护，并模拟各种复杂的暂态、永久性和开关性故障进行整套试验。3.连接计算机在windows 98平台上通过一套完整的中文操作软件运行，可以进行各种大规模复杂且更自动化的校验工作，方便地测试和扫描各种保护整定，实时存储测试数据，显示矢量图，绘制故障波形，在线打印报表等。4.16位DAC芯片的16位高分辨率确保拟合波形具有高精度和良好的线性度。小信号输出也保证了最小的失真。5.大屏幕液晶屏该机采用320240点阵大屏幕高分辨率图形液晶屏。所有操作过程均设置在显示屏上，操作界面和测试结果均以中文显示，直观明了。6.“傻瓜式”操作采用先进的控制器“旋转鼠标”，大大简化了操作部分的结构，操作简单快捷，易于掌握。7.新型高保真功放的输出级采用新型大功率模块化高保真功放元件，既可用于电流输出，也可用于电压输出。输出功率大，每相电压可高达AC1。

00V，电流三并输出高达AC90A。精度好，可靠性高。8、电流、电压直接输出　相电压、相电流采用直流型功放输出方式，可直接输出交流电压、交流电流、直流电压、直流电流，并可变角度、变频率，可叠加0-6次谐波。9、自我保护　采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。10、接点丰富　具有7个接点输入和2个空接点输出。输入接点为空接点和0-250V电位接点兼容方式，可智能自动识别。11、主机一体化单机箱结构　只用交流220V电源，开机即可工作。体积小，重量轻，易携带，流动试验方便。12、性价比高　属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。继电保护测试仪技术参数额定数据电流输出交流相电流输出(有效值)：0-40A/每相三并电流输出(有效值)：0-120A相电流长时间允许工作值(有效值) ：8A/每相相电流最大输出容量：400VA三并电流90A时最大容量：900VA三并电流90A时允许工作时间：30s频率范围(基波)：20-400Hz谐波次数：1-9次直流相电流输出：0-±10A/每相最大输出负载电压：20V电压输出交流相电压输出(有效值)：0-100V线电压输出(有效值)：0-200V相电压/线电压输出功率：50VA/100VA频率范围(基波)：20-400Hz谐波次数：1-9次直流相电压输出幅值：0-±140V线电压输出幅值：0-±280V相电压/线电压输出功率：50VA/100VA开关量输入空接点：1-20mA,24V电位接点输入："0"：0- +6V； "1"：+11V- +250V开关量输出空接点接点DC：220V/0.2A；AC：220V/0.5A时间测量测量范围：0.1ms-9999s电源电压允许范围：AC220V±10%,50/60Hz环境温度允许范围：-10℃~ +50℃体积重量体积:400×300×180mm3重量:18kg输出及测量精度额定范围内精度电流交流相电流：<0.5%交流大电流端子输出：<0.5%直流电流：<0.5%电压交流电压<0.5%直流电压<1%其它频率精度(50Hz时) ：<0.01Hz相位精度：<0.5O谐波失真度：<0.5%时间测量精度：<0.1ms

继电保护器测试仪作用与使用方法？

继电保护测试仪作用：继电保护测试仪一种是采用开关电源，功放采用数字功放，体积小，重量轻，效率高，是继电保护测试仪的发展方向。　可对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器以手动或自动方式进行测试，可模拟各种故障类型进行距离、零序保护装置定值校验和保护装置的整组试验，可自动扫描微机和数字型变压器、发变组差动保护比率制动曲线，具备GPS触发功能。　继电保护微机型测试装置是保证电力系统安全可靠运行的一种重要测试工具。武高电测有设备。继电保护测试仪使用方法：①.仪器通电。检测仪器外观，将三芯电源线接地端可靠接地，仪器通电。若仪器两表头亮，则可开秒表电源，若正常，轻按“输出选择”，看指示灯是否正常。②.输出电压调节。若要调节输出状态档，可按试验箱右下角主回路“输出控制开关”，缓慢调节调压器大旋钮，选择需要调节的档数。电流调节也是同样方法。③.输出控制调节。找到辅回路“输出控制”开关，缓慢调节小旋钮，显示有几种数值，但数值在电流表上找不到。
