904l不锈钢棒（不锈钢904）

904L不锈钢棒的904L性能

904L超级不锈钢概述904L超级不锈钢：904L超级奥氏体不锈钢是低碳高镍高钼奥氏体不锈钢耐酸钢。具有良好的活化-钝化转化能力，优异的耐腐蚀性能，在硫酸、醋酸、甲酸、磷酸等非氧化性酸中具有良好的耐腐蚀性能，在中性含氯介质中具有良好的耐点蚀性能，具有良好的耐缝隙腐蚀和耐应力腐蚀性能。适用于70以下各种浓度的硫酸，对常压下任何浓度、任何温度的醋酸以及甲酸和醋酸的混酸均有良好的耐腐蚀性。超级奥氏体不锈钢904L是一种低碳高合金奥氏体不锈钢。在稀硫酸中具有良好的耐腐蚀性，专为恶劣的腐蚀环境而设计。铬含量高，镍含量足够，铜的加入使其具有较强的耐酸性，特别是抗氯化物缝隙腐蚀和应力腐蚀开裂能力强，不易出现腐蚀斑和裂纹。其抗点蚀性能略好于其他钢种，具有良好的机械加工性和焊接性，可用于压力容器。04l超级不锈钢牌号：00Cr20Ni25Mo4.5Cu、UNS N08904、DIN1.4539、SUS890L、al-904L、F904L、NAS 255 904L超级不锈钢标准：ASTM A240/ASME SA-240、ASTM A276、ASTM a182/ASME sa-1804l。ASTM A312/ASME A312、ASTM B625/ASME B625、ASTM B673/ASME B673904L超级不锈钢：904L的金相组织为完整的奥氏体组织，904L与高钼含量的普通奥氏体不锈钢相比，对铁素体和相的析出不敏感。904L超级不锈钢的加工性能：焊接性能与普通不锈钢相同，可采用多种焊接方法焊接904L。最常用的焊接方法是手工电弧焊或惰性气体保护焊。焊条或焊丝金属基于母材的成分，具有较高的纯度，钼含量高于母材。焊接前一般不需要预热，但在寒冷的室外作业时，为了避免水汽凝结，可以均匀加热接头或相邻区域。注意局部温度不超过10 0，以免积碳和晶间腐蚀。焊接时应采用低线能量、连续、快速的焊接速度。一般焊后不需要热处理。如果需要热处理，必须加热到1100 ~ 1150，然后快速冷却。匹配焊接材料和焊接工艺：焊接选用ER385焊丝和E385焊条904L超级不锈钢。904L的加工特性与其他奥氏体不锈钢相似，在加工过程中有粘刀和硬化的倾向。应使用前角为正的硬质合金刀具。硫化油和氯化油应用作切削液。设备和技术的前提应该是降低加工硬化。在切割过程中应避免缓慢的切割速度和进给速度。904L耐腐蚀性能及主要应用环境：904L是一种低碳高合金奥氏体不锈钢，为苛刻的腐蚀条件而设计。相比316L和317L，904l具有更好的耐腐蚀性，兼顾了价格和性能，具有较高的性价比。添加1.5%的铜，对硫酸、磷酸等还原性酸具有优异的耐腐蚀性。对氯离子引起的应力腐蚀、点蚀和缝隙腐蚀也具有优异的耐腐蚀性能，具有良好的抗晶间腐蚀性能。在0-98%纯硫酸的浓度范围内，904L的使用温度可高达40。纯磷酸在0-85%浓度范围内的耐腐蚀性非常好。在湿法生产的工业磷酸中，杂质对耐腐蚀性有很大影响。在各种磷酸中，904L比普通不锈钢具有更好的耐腐蚀性。在强氧化性的硝酸中，904L的耐蚀性低于不含钼的高合金钢。在盐酸中，904L的使用限于1-2%的低浓度。在这个浓度范围内。904L的耐腐蚀性优于常规不锈钢。904L钢具有高抗点蚀性。它在氯化物溶液中的耐缝隙腐蚀性能

由于镍含量高，904L在氯化物溶液、浓氢氧化物溶液和富含硫化氢的环境中具有高的抗应力腐蚀开裂性能。904L应用领域：石油石化设备，如石化设备中的反应器，硫酸的储运设备，如换热器，电厂的烟气脱硫装置。主要应用部位有：吸收塔的塔体、烟道、挡板、内件、喷淋系统等。有机酸处理系统中的洗涤器和风机、海水处理装置、海水换热器、造纸工业设备、硫酸和硝酸设备、制酸和制药工业及其他化工设备、压力容器、食品设备、离心机和制药厂的反应器等。植物性食物：酱油罐、料酒、盐罐、设备和调料。904L是稀硫酸和强腐蚀介质的匹配钢种。904L主要规格：904L无缝管、904L钢板、904L圆钢、904L锻件、904L法兰、904L圆环、904L焊管、904L钢带、904L直棒、904L焊丝及焊材、904L圆饼、904L扁钢、904L六角棒等。

904L不锈钢棒的904L 标准

1.美国原始标准UNS 08904(904 l)合金数据美国试验材料学会(American Society for Testing Material)标准棒材ASME sb 649对焊配件ASME sb 366锻件ASME sb 649管，无缝ASMESB677Pipe管道管，W

elded ASMESB673Tube, Welded ASMESB674Plate ASMESB625Chemical Composition(wt%)Carbon (C) 0.02 Max.Manganese (Mn) 2.00 Max.Phosphorus (P) 0.045 Max.Sulphur (S) 0.035 Max.Silicon (Si) 1.00 Max.Nickel (Ni) 23.0 - 28.0Chromium (Cr) 19.0 - 23.0Molybdenum (Mo) 4.0 - 5.0Copper (Cu) 1.0 - 2.0Iron (Fe) BalanceMinimum Physical PropertiesTensile Strength 71 KSI Min.Yield Strength 31 KSI Min.

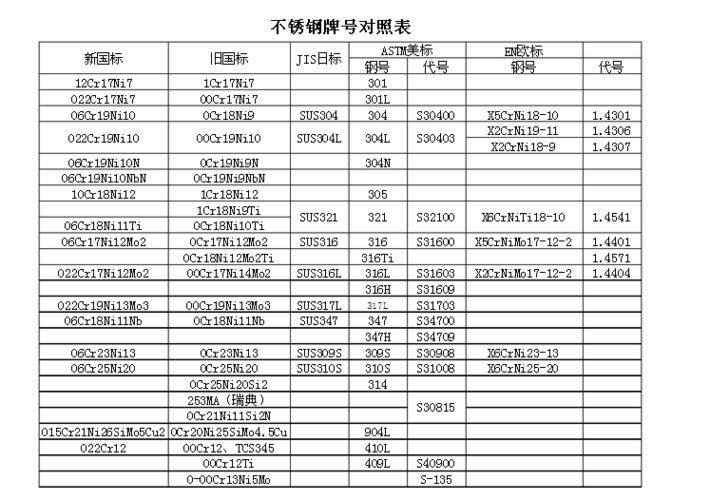

904L不锈钢棒的对应型号及成分

904L超级不锈钢概述：904L超级奥氏体不锈钢属低碳高镍、钼奥氏体不锈耐酸钢。具有很好的活化—钝化转变能力，耐腐蚀性能极好，在非氧化性酸如硫酸、醋酸、甲酸、磷酸中具有很好的耐蚀性，在中性含氯离子介质中具有很好的抗点蚀性，同时具有良好的抗缝隙腐蚀及抗应力腐蚀性能。适用于70℃以下各种浓度硫酸，在常压下耐任何浓度、任何温度的醋酸及甲酸与醋酸的混酸中的耐腐蚀性也很好。超级奥氏体不锈钢904L是一种含碳量低的高合金的奥氏体不锈钢，在稀硫酸中有很好抗腐蚀性，专为腐蚀条件苛刻的环境而设计。具有较高的铬含量和足够的镍含量，铜的加入使它具有很强的抗酸能力，尤其对氯化物间隙腐蚀和应力腐蚀崩裂有高度抗性，不易神绝陆出现蚀损斑和裂缝，抗点蚀能力略优于其他钢种，具有良好的可加工性和可焊性，可用于压力容器。904L超级不锈钢牌号：00Cr20Ni25Mo4.5Cu、UNS N08904、DIN1.4539、SUS890L、Al-904L、F904L、NAS 255       904L超级不锈钢标准：ASTM A240/ASME SA-240、ASTM A276、ASTM A182/ASME SA-182、ASTM A312/ASMES A312、ASTM B625/ASME B625、ASTM B673/ASME B673904L超级不锈钢金相结构: 904L是完全奥氏体组织，舆一般含钼量高的奥氏体不锈钢相比，904L对铁素体和α相的析出不敏感。904L超级不锈钢加工性能：焊接性能与一般的不锈钢一样，904L可以采用各种各样的焊接方式进行焊接。最常用的焊接方式为手工电弧焊或隋性气体保护焊，焊条或焊丝金属基于母材的成分且纯度更高，钼的含量要求高于母材。焊前一般无须进行预热，但是在寒冷的户外作业，为避免水汽的凝集，接头部位或临近区域可作均匀加热。注意局部温度不要超过 10 0℃，以免导致碳集聚，引起晶间腐蚀。焊接时宜采用小的线能量、连续及快的焊接速率。焊后一般无须热处理，如需进行热处理，须加热至110 0～ 1150℃后迅速冷却。配套焊接材料及焊接工艺：904L的焊接选用ER385焊丝和E385焊条904L超级不锈钢机加工性能:904L的机加工特点类似于其他奥氏体不锈钢，加工过程中有粘刀及加工硬化的趋势。须采用正前角硬质合金刀具，以硫化及氯化油作为切削冷却液，设备及工艺应以减少加工硬化为前提。切削过程中应避免用慢的切削速度及进刀量。904L耐腐蚀性及主要使用环境：904L是为腐蚀条件苛刻的环境所设计的一种含碳量很宏基低、高合金化的奥氏体不锈钢，比316L和317L具有更好耐腐蚀性性，同时兼顾了价格与性能，性价比较高。因添加1.5%的铜，对于硫酸和磷酸等还原性酸而言，具有优秀的耐腐蚀性。对氯离子引起的应力腐蚀、点蚀和缝隙腐蚀也具有优良的耐腐蚀性能，有着良好的耐晶间腐蚀能力。在0-98%的浓度范围内纯硫酸中，904L的使用温度可高达40摄氏度。在0-85%浓度范围内的纯磷酸中，其抗腐蚀性能是非常好的。在湿法工艺生产的工业磷酸中，杂质对抗腐蚀性能游顷有很强的影响。在所有各种磷酸中，904L抗腐蚀性优于普通的不锈钢。在强氧化性的硝酸中，904L与不含钼的高合金化的钢种相比，抗腐蚀性能较低。在盐酸中，904L的使用仅限于较低的浓度1-2%。在这个浓度范围。904L的抗腐蚀性能好于常规不锈钢。904L钢具有很高的抗点腐蚀能力。在氯化物溶液中其抗缝隙腐蚀能。力也是很好的。904L的高镍含量，降低了在麻坑和缝隙处的腐蚀速度。普通的奥氏体不锈钢在温度高于60摄氏度时，在一个富氯化物的环境中对应力腐蚀可能是敏感的，通过提高不锈钢的镍含量，可以降低这种敏化性。由于高的镍含量，904L在氯化物溶液，浓缩的氢氧化物溶液和富硫化氢的环境中，具有很高的抗应力腐蚀破裂能力。904L应用领域:石油、石化设备，如石化设备中的反应器等，硫酸的储存与运输设备，如热交换器等，发电厂烟气脱硫装置，主要使用部位有：吸收塔的塔体、烟道、档门板、内件、喷淋系统等，有机酸处理系统中的洗涤器和风扇，海水处理装置，海水热交换器，造纸工业设备，硫酸、硝酸设备，制酸、制药工业及其他化工设备、压力容器，食品设备，制药厂:离心机，反应器等，植物食品：酱油罐，料酒，盐罐，设备和敷料，对稀硫酸强腐蚀介质904L是匹配的钢种。904L主要规格：904L无缝管、904L钢板、904L圆钢、904L锻件、904L法兰、904L圆环、904L焊管、904L钢带、904L直条、904L丝材及配套焊材、904L圆饼、904L扁钢、904L六角棒、904L大小头、904L弯头、904L三通、904L加工件、904L螺栓螺母、904L紧固件篇幅有限，如需更多更详细介绍，欢迎咨询了解。
