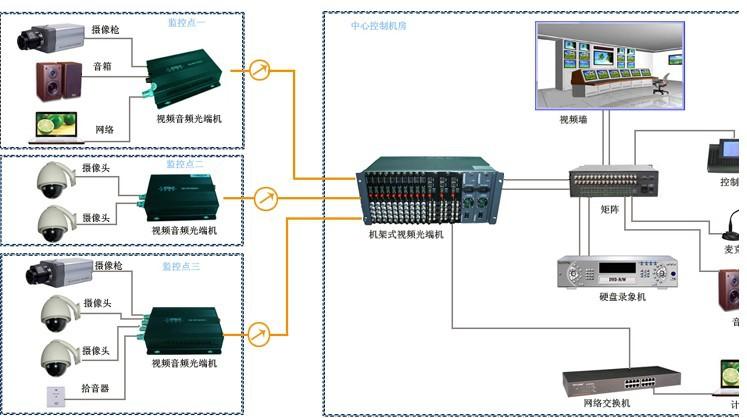

四路视频光端机（视频光端机连接示意图）

视频光端机为什么分1路4路8路16路？

1、2、4、8、16路根据用户的不同需求和现场的实际需要，分为1、2、4、8、16、24、32、64、128路视频信号。通道越多，现场应用的视频点越集中，通道越少，视频通道数据越少。

4路视频光端机+CAN是什么意思

CAN-BUS即CAN总线技术，被称为“控制器局域网总线技术”。CAN总线的通信介质可以是双绞线、同轴电缆和光纤。通信距离与波特率有关，最大通信距离可达10km，最大通信持波率可达1Mdps。实际上，几乎所有的双绞线屏蔽电缆都使用120的特性阻抗。常用国产型号规格：STP-120(用于RS485 CAN)一对18AWG，外径约8.2mm，灰色护套。适用于室内、管道和一般工业环境。使用时屏蔽层一端接地！汽车用CANBUS电缆仍有耐温(70、90、125等)、耐油、阻燃等特殊要求。CAN总线仲裁采用11位标识和非破坏性位仲裁总线结构机制，可以确定数据块的优先级，保证网络节点发生碰撞时，优先级最高的节点不需要碰撞等待棚。CAN总线采用多主竞争总慢答线结构，具有多主运行、分散仲裁的串行总线特点，广播通信。CAN总线上的任何节点都可以随时主动向网络上的其他节点发送信息，而不考虑优先级，因此可以实现节点间的自由通信。CAN总线协议已通过ISO认证，技术成熟，控制芯片已商品化，性价比高，特别适合分布式测控系统间的数据通信。

什么是光端机？

光收发机开放分类：信号、传输设备、光收发电信非压缩光收发机是将多路E1(一种用于干线的数据传输和传输标准，通常速率为2.048Mbps，为中国和欧洲所采用)信号转换为光信号并进行传输的设备。光收发器的价格根据E1端口的数量而不同。最小的光收发器可以传输4个E1，而目前最大的光收发器可以传输4032个E1。光端机的类型光端机分为三类：PDH、SPDH和SDH。PDH(准同步数字体系)光收发机是一种小容量的光收发机，一般成对使用，也叫点对点应用，容量一般为4E1、8E1、16E1。SDH(同步数字体系)光收发机容量大，一般16E1到4032E1。Spdh(同步数字体系)光收发器介于pdh和SDH之间。SPDH是一种具有SDH(同步数字系列)特点的PDH传输系统(基于PDH的码速调整原理，同时尽可能采用SDH中的一些组网技术)。从监控术语来说，它是一种视频收发器，是一种传输基于视频和其他数据、音频、开关量、以太网电话等信号的光电转换传输器件。其本质是：光电转换传输器件；放在光缆两端，一个一个接收。顾名思义，就是光端机；因此，从广义上讲，基于光纤网络传输信号的光电转换设备可以称为光端机。基于此，单良将电信中用于传输信号(包括压缩视频)的压缩光端机和监控及广电行业中使用的非压缩视频光端机进行了分类。一般来说，光端机就是用来传输视频的未压缩光端机。中国视频光端机的发展是从监控的发展开始的。光端机从20世纪80年代末开始由模拟向数字转变。演绎经济发展推动科技进步和科技推动经济发展的过程。最早的模拟光收发机采用模拟调频、调幅、调相的方式，将基带的视频、音频、数据传输信号调制到一定的负载上，再由另一端的接收光收发机解调，恢复出相应的基带视频、音频、数据信号。通常采用以下调制方式将信号调制到光上，通过光纤传输视频：AM或AM:全模拟系统，光传输单元中发光二极管(LED)的亮度或强度随输入视频幅度线性变化。调幅光信号通过光纤发送到光接收单元，光接收单元将信号转换成模拟基带视频。或者调频脉冲调频(FM):也是模拟系统。RF载波的频率由输入视频信号线性调节，并且调制的载波用于发光单元的LED或激光发射器。调频信号通过光纤发送到光接收单元，光接收单元将信号转换成模拟基带视频。AM视频传输广泛应用于工业安防市场中低端的CCTV监控和安防应用。它适用于5.5公里(3.5英里)或更短距离的传输。这样的系统提供的定性视频性能相当不错，总能满足RS-250C远距离传输的质量要求。但是AM视频传输设备只适用于850nm。多模工作波长限制了最大可用传输距离。更重要的是，每1dB的光路损耗，基于AM系统信噪比的线性相关衰减为2dB。因此，只有在相对较短的电缆距离上才能获得可接受的视频传输质量。一些制造商的设备可能需要在初始安装阶段调整接收机增益，从而使安装过程变得复杂。

。最后一点，AM产品达不到今天ITS及高端工业安全应用中所需达到的RS-250C中短距离视频传输技术要求。FM视频传输是曾广泛应用于ITS及高端工业安全市场的传输方式。能够提供极高质量的视频传输性能，通常能达到RS-250C中距离传输的质量要求并且成本合理。不象AM设备，FM产品适用于1330nm。多模或单模操作，以及1550nm。单模操作，其典型应用的传输距离可达66公里（42英里）。无需为了方便安装而要求用户进行调节。尽管FM方式能够提供高质量传输，但是其信噪比在更高水平的光衰减，或者更长的传输距离的光缆传输过程中会衰减，并且信噪比与光衰减之间不再是线性关系，因此其性能并不是可以完全预测或保持不变的。另外，基于调频的系统很难达到RS-250C短距离传输的技术要求，而且调频视频发射与接收单元也容易受到外界电磁源以及来自蜂窝电话和手机等的无线电波的干扰（EMI/RFI），通常出现在野外或路边环境中。 受技术限制，光端机主要有单路、双路、四路、八路视频及带PTZ控制数据的光端机，在一芯上传输实现点对点，传输容量严重不足对于具有足够传输容量的光纤造成了浪费，复杂的、大容量、高路数的设备则需要多芯传输；加上模拟视频技术的缺陷带来的易受干扰、易衰减的特点，实现多级中继、级联比较困难，传输业务的单一化（一般只有视频及数据信号），模拟视频传输在应用了粗波分复用也同样受技术条件和波分复用设备价格昂贵的限制，在光纤及光传输设备昂贵的年代许多行业即使有明确的需求也望而却步其应用了。多路信号同传引起的交调失真。在现场监控应用中，用户可能有许多各种信号，如视频图像、音频、数据、以太网、电话或其它用户自定义的信号，为了提高光纤的利用效率，降低成本，必须将各种信号在光端机进行复用，以便在一对或一根光纤上传输。对调频、调幅、调相光端机来讲，将多路视频、音频或数据信号混合调频、调幅、调相在某一载波上必然会引起各种镜像、交调干扰。所以目前市场上不乏很多著名国外品牌的调频、调幅、调相光端机多路视频、音频、数据同传时出现相互干扰的现象，这些不稳定的现象都是模拟调制技术长期以来一直所固有的缺点。数字光端机传输的是数字信号，很容易进行大容量复用并且不会出现相互干扰。对于日益发展的市场需求，模拟光端机已经不能适应大容量、多业务（视频、数据、音频、开关量、以太网、对讲、电话等）传输的要求，多路串扰、易衰减、易老化的、售后服务麻烦等问题使得模拟光端机逐渐随着新技术的出现，市场和应用走向了下坡路。数字光端机的出现解决了模拟光端机所出现的问题。2000年开始通讯技术的发展使得光传输器件技术和数字视频技术的发展，数字光端机开始走向了市场及行业的应用。随着数字光端机和模拟光端机的的对比发展，慢慢数字光端机开始逐渐代替模拟光端机，到目前为止已经形成了模拟光端机和数字光端机二八分天下的局面。相信不久的将来模拟光端机只能成为监控史上的一个名词。如果说早期模拟光端机是国外光端机厂商带来的最早的传输市场，那么数字光端机可就是国内和国外竞力，国内厂商优势与国外厂商的一个过程。最新一代光纤视频传输设备借助于光学传输单元内部的一个模-数转换器或数字信号编码器（编码/解码器），对于输入的模拟基带视频信号（来自CCTV摄像机视频、音频、数据、开关量、以太网等）采用数字解码技术进行处理。然后数字信号又调制到LED或激光发射器上，通过光纤传输到光接收单元，在这里先前的数字信号被一个内部的数-模转换器重新转化为模拟基带视频信号。这样，系统在电气上完全透明地将光发射器的视频输入通过光纤发送到了光接收单元的视频输出，并且能够直接匹配目前使用的NTSC、PAL或SECAM制式CCTV摄像机。可以说，将模拟信号进行数字化处理后再进行传输是光端机技术质的飞跃发展。数字光端机解决了模拟光端机的传输容量少、业务能力少、信号易衰减、易串扰等缺点，优势突显：传输容量大、业务种类多，单纤传输容量可达几十路上百路非压缩视频，传输的业务也多样化的传输视频、音频、数据、以太网、电话信号、开关量等各种信号。这样节省了光纤，也提高了光纤带宽的利用率，提高了性价比；信号质量的提升到更高的层次，视频图象的信噪比在10bit编码量化下可达到67~70db，远远超出了远距离下模拟信号的50~60db的参数指标。在级联技术应用了更是得心应手于模拟光端机。当我们讨论数字解码视频传输设备时，评价产品与产品之间的性能时所需考虑的性能参数是系统所使用的数字位数。数字位数从根本上定义了系统的电气动态范围以及端到端的信噪比，并且是视频传输性能的主要影响因素。现在任何一个分辨率为6位的系统从技术上讲都是落后的，不能代表目前的最高技术水准，这样的系统肯定会产生图像上可见的非自然信号以及视频衰减。有鉴于此，在一个数字解码视频传输系统中所采用的比特数最少应为8位。8位的分辨率或解码能力能够使视频传输品质满足或超过RS-250C短距离传输或真正的视频传播质量要求。采用数字非压缩技术、10位数字式视频编码技术（10bit）和15Mhz采样频率技术使得视频数字化过程时的数字采样点的表示更为精确,得到的图像效果更逼真,更加完美以上内容是飞畅科技对于光端机介绍，希望能对大家有所帮助！飞畅科技，您身边的光通信与接入解决方案专家！20年专业从事光端机、电话光端机、工业交换机、光纤收发器、协议转换器等工业通信设备的研发、生产和销售，欢迎前来了解、交流。
