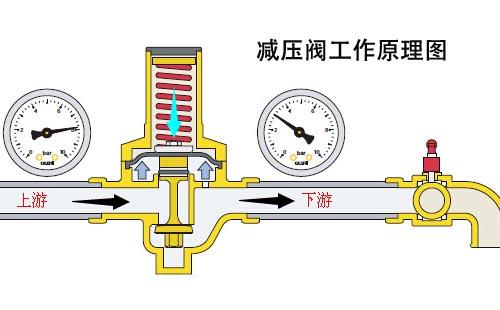

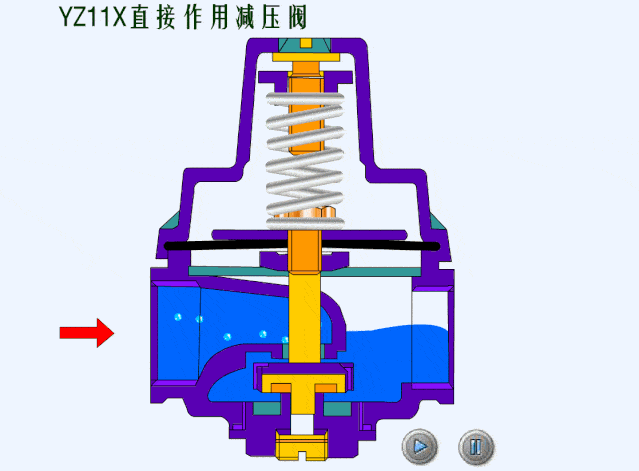

减压阀工作原理图

减压阀是通过改变节流面积来改变流体的流量和动能，从而产生不同的压力损失，从而达到减压的目的的自动阀。它依靠介质本身的能量控制和调节系统的调节，用弹簧力平衡阀后压力的波动，使阀后压力在一定误差范围内保持恒定。减压阀利用控制阀体内的启闭部件的开度来调节介质的流量，降低介质的压力。同时通过阀后压力的作用来调节启闭部件的开度，使阀后压力保持在一定范围内，并向阀体内或阀后注入冷却水，降低介质的温度。这种阀门叫做减压降温阀。自动选择快速，容易和优秀的减压阀包括在内。该阀的特点是当入口压力不断变化时，出口压力和温度保持在一定范围内。原则1。减压阀入口压力的波动应控制在给定入口压力的80% ~ 105%。如果超过这个范围，减压阀的性能就会受到影响。2.通常情况下，减压阀后的压力Pc应小于阀前压力的0.5倍，即减压阀的每个弹簧的Pc0.5P1只在一定的出口压力范围内适用，超出范围应更换弹簧。3.当介质的工作温度较高时，一般选用先导活塞式减压阀或先导波纹管减压阀。4.当介质为空气或水(液体)时，一般宜选择直动式隔膜减压阀或先导式隔膜减压阀。5.当介质为蒸汽时，应选择先导活塞减压阀或先导波纹管减压阀。6.为便于操作、调整和维修，减压阀一般应安装在水平管道上。膨胀数据：优点虽然通过减压阀的水流有很大的水头损失，但由于减少了水的浪费，使系统流量分配合理，改善了系统布置和工作条件，总体来说还是节能的。当介质为蒸汽时，应选择先导活塞减压阀或先导波纹管减压阀。为便于操作、调整和维修，减压阀一般应安装在水平管道上。参考：百度百科词条减压阀

先导式减压阀的结构图和工作原理

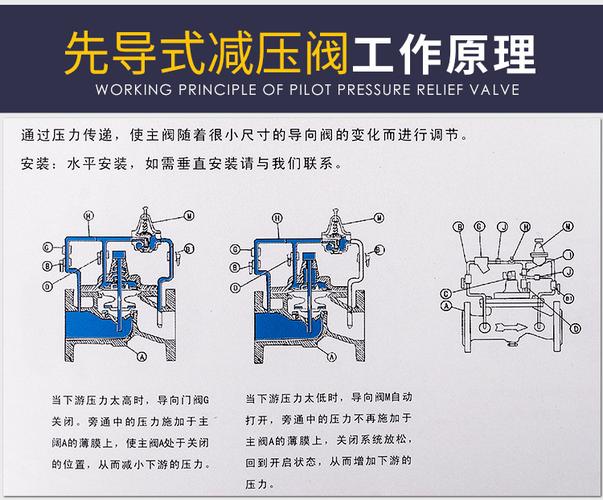

工作原理：先导式减压阀主要由阀体、主弹簧、主阀芯、主阀座、活塞、先导弹簧、先导阀芯、先导阀座、先导活塞和调节弹簧组成。转动调节螺钉，压缩调节弹簧，推开先导阀芯，介质从入口侧进入活塞。由于活塞的面积大于主阀芯的面积，活塞下推打开主阀，通过调节阀后弹簧的压力来改变先导阀的开度，从而改变活塞上方的压力，控制主阀芯的开度，使阀后压力保持恒定。先导式减压阀利用液压工作原理实现控制。先导减压阀作为调节和节流局部压力变化的元件，是将入口压力调节到一定的设定出口压力范围，然后靠介质本身的能量自动保持出口压力稳定的阀门。在同一个系统中，经常会出现一个泵向几个执行器供油，但每个执行器所需的工作压力不一样的情况。如果执行机构所需的工作压力低于泵的工作压力，可以在分支油路中串联一个减压阀。油流经减压阀后，压力降低，与其出口相连的回路压力保持恒定。扩展资料：自力式减压阀的工作受阀后压力控制。当压力传感器检测到阀门压力指示增加时，减压阀的阀门开度减小；当检测到减压阀的压力时，增加减压阀的阀开度以满足控制要求。先导减压阀3354该阀的减压比一定程度上高于系统值；即使在最大或最小流速下，它也应该能够响应正或负控制信号。这些阀门应根据有用的控制范围进行选择，即最大流量的20%至80%。正常比例类型或具有比例特征。这些类型的阀门本身具有比例控制所需的最佳流量特性和流量范围。减压阀的动态特性是指减压阀工作时二次侧压力随时间变化的瞬态性能。通常，当减压阀的二次侧通道突然关闭时，二次侧压力随时间变化的瞬态质量被用来评估。减压阀的动态特性不仅与阀门本身的参数有关，还受一次回路容积和二次回路容积的影响。如果减压阀的动态特性不好，会产生异常高的脉冲压力，严重影响电路的正常工作。参考来源：百度百科——先导减压阀

求助此减压阀的详细工作原理，如见下图

减压阀的基本原理是出口压力等于参考压力，参考压力可以由弹簧或加压介质提供。该图显示了一个自导向减压阀。顶部小的是先导阀，参考压力由弹簧提供，底部大的是主阀，参考压力由介质提供。左侧进口将小压力从进口引导至先导阀进口。先导阀减压后，出口介质连接到主阀的加载室。它被用作主阀的参考压力。先导阀的出口通过一个小管(用6表示的管)连接到主阀的出口。由于结构原因，先导阀出口压力略高于主阀。在这根小管里，水流方向是向下的。这保证了小流量总是通过先导阀，有利于压力稳定。主阀可以通过3360调节1控制弹簧压缩来调节。
