lcd1602资料（lcd1602不显示内容的原因）

LCD1602液晶显示器简介

LCD1602液晶显示器是一种广泛使用的字符液晶显示模块。它由一个字符液晶显示器(LCD)、一个控制驱动主电路HD44780及其扩展驱动电路HD44100以及少量电阻、电容和结构元件组成，组装在一块PCB板上。不同厂家生产的LCD1602芯片可能不一样，但是使用方法是一样的。为了降低成本，大部分厂商都是直接在板上做裸芯片。扩展资料：液晶显示器的工作原理：LCD是由液晶制成的显示器。液晶是一种介于固体和液体之间的有机化合物。在室温下，它既表现出液体的流动性，又表现出晶体的光学各向异性。加热时会变成透明的液体，冷却后会变成结晶浑浊的固体。在电场的作用下，液晶分子的排列会发生变化，从而影响入射光束通过液晶的强度变化。这种光强变化通过偏光镜的作用进一步表现为明暗的变化。因此，通过控制液晶的电场，可以改变光的明暗，从而达到信息显示的目的。因此，液晶材料就像一个小的“光阀”。参考来源：百度百科——LCD1602

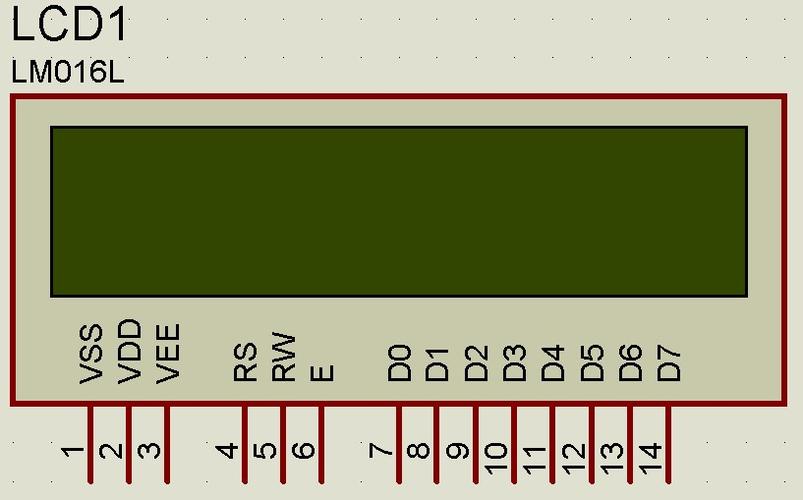

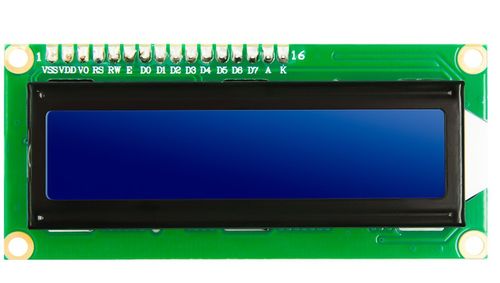

LCD1602引脚分布及功能

1602LCD是指显示内容为16X2，每行16个字符的LCD模块，共有16个管脚：第一个管脚：GND为电源地；针脚2: VCC接5V电源正极；管脚3: V0是LCD的对比度调节端，接正电源时对比度最弱，接地电源时对比度轮腔最高；引脚4: RS为寄存器选择，高电平1选择数据寄存器，低电平0选择命令寄存器；引脚5: RW是读写信号线，高电平(1)可以读，低电平(0)可以写；引脚6:E(或EN)端为使能端，高电平(1)读取信息，负跳变执行指令；7 ~ 14脚：D0 ~ D7为8位双向数据端子；15 ~ 16脚：空脚或背光供电。扩展数据LCD1602: 1的基本操作。读取状态：输入RS=0，RW=1，E=高脉冲。输出：D0-D7是状态字。2.读取数据：输入RS=1，RW=1，E=高电平脉冲。输出：D0-D7是数据。3.写命令：输入RS=0，RW=0，E=高脉冲。输出：无。4.写数据：输入RS=1，RW=0，E=高电平脉冲。输出：无。参考百度百科-LCD1602

lcd 1062中文资料

名称： LCD-driver-4bit下载收藏 [5 4 3 2 1]类别：单片机开发工具： VHDL文件大小： 1 KB上传时间3360 2008年5月7日下载次数3360 5提供商：马良简介：LCD1062的显示驱动程序，它是4线并行显示LCD 1062显示驱动程序是4线并行显示[上传源代码成为会员下载此源代码][成为VIP会员.]相关搜索： lcd液晶vhdl输入关键词，搜索本站70万海量源代码库：Help[LCD 12232 fc 51 . rar]-LCD 12232 f的串口C51程序，供参考[ztj . rar]-简单状态机，本人验证过。可以放心使用[1602-4 bit-driver . rar]-c 51 lcd 1602 4线并口通讯源程序[1602lcd . rar]-EPM 1270实现的1602 LCD驱动Verilog[PS2 _ LCD _ 1602.rar]与PS2通讯，PS2的键值发送到LCD显示，VHDL语言。[DE2 _ LCD . rar]-此源代码由verilog编写，控制lcd——使用Quartusii，开发平台使用DE2开发板，可以实现1602 [lcd_control.rar]-lcd驱动显示程序上任意字符的显示。在SP3实验板上实现。[LC D1 . rar]-教你液晶屏的基本应用方法，清晰的编程，清晰的讲解[TG1602C.rar]-1602液晶屏的使用说明书，非常实用，对用VHDL编写液晶屏驱动程序有参考价值。【lcd1602-verilog . rar】-基于QuartusII的LCD 1602-Verilog源代码，可直接应用于FPGA开发板。文件列表(点击确定是否需要文件，如果是垃圾，请在下面投诉评价): LCD-driver-4bit.txt
