广泰数控（广泰加工中心系统说明书）

广泰数控车床怎么操作 在线等 急！！！！！！！！

广泰数控车床编程指令

常用的螺纹编程有两种，G92和G33。楼上已经讲了很多G92，我就主要讲讲G33的格式。G92X__Z__F__其中X螺纹的根径、Z螺纹的Z方向终点坐标、F螺距Z轴攻丝循环G33指令格式：G33Z (W) _ _ F (I) _ _命令功能：刀具的轨迹是从起点到终点，再从终点回到起点。在运动过程中，主轴每旋转一周，Z轴移动一个螺距，始终与丝锥的螺距一致。工件内孔上有螺旋槽，一次切削即可完成内孔的螺纹加工。指令：G33是模式G指令；Z(W):如果不输入Z或W，则起点和终点的Z坐标值相同，不需要螺纹切削；f:公制螺距，取值范围为0.001 ~ 500mmI:每英寸螺纹的齿数，范围为每英寸0.06至25，400齿；l:多线程头的数量，范围从1到99。省略l时，默认值为1头。循环过程：Z轴进给和攻丝(G33指令前必须打开主轴)；到达编程指定的Z轴坐标终点后，输出M05信号；检测主轴完全停止后；输出主轴反转信号(与原主轴旋转方向相反)；Z轴退回到起点；M05信号输出，主轴停转；如果是多线程，重复步骤 ~ 。程序示例：螺纹M101.5GSK980TD车床数控程序：O0011；G00 Z90 X0 M03启动G33Z50F1.5主轴；攻丝循环M03重新启动主轴g 00x 60 z 100；继续加工M30注1:攻丝前，应根据丝锥旋转方向确定主轴旋转方向。攻丝后，主轴将停止旋转。如果需要继续加工，需要重新启动主轴。注意：本指令为刚性攻丝。主轴停止信号有效后，主轴将停止旋转一段时间。此时，Z轴仍将跟随主轴旋转并进给，直到主轴完全停止。因此，在实际加工过程中，螺纹的底孔位置应比实际要求的位置略深。具体的多余长度取决于攻丝时的主轴转速和主轴制动装置。注意：攻丝切削时Z轴的移动速度由主轴转速和螺距决定，与切削进给速度无关。注意：运行单个程序段或执行进给保持操作时，系统会显示“暂停”，攻丝循环直到攻丝后回到起点才会停止。注意：当系统复位、紧急停止或警报被驱动时，攻丝和切割将减速并停止。

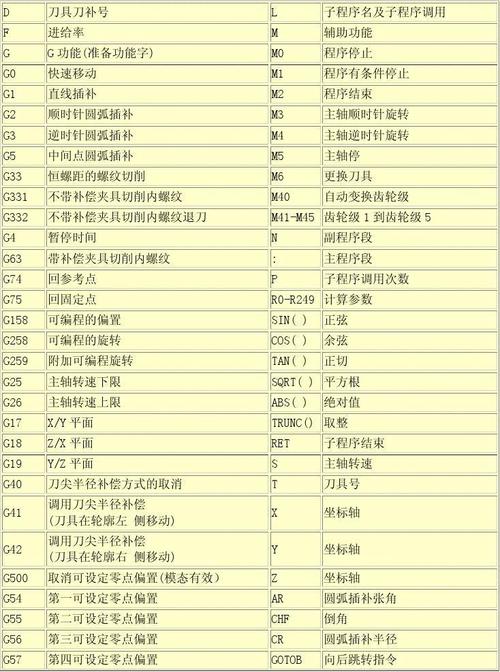

广泰数控车床G代码和M代码格式介绍

以下是广州数控980TB系统的指令代码：g代码：G00刀具快速定位指令格式：G00x(U)Z(W)；G01线性插补指令格式：G01 x(u)z(w)f；G02顺时针圆弧插补G03逆时针圆弧插补G04暂停G17选择XY平面G18选择XZ平面G19选择YZ平面G20英制G21公制G28返回参考点G29返回第二参考点G30跳过功能G40取消刀具半径补偿G41刀具半径左补偿G42刀具半径右补偿G43刀具长度补偿G49取消刀具长度补偿G50取消缩放功能G51缩放功能G51.1镜像G50.1取消镜像G53选择机床坐标系统G54选择第一工件坐标系G55选择第二工件浸没组坐标系G56选择第三工件坐标系G57选择第四工件坐标系G58选择第五工件坐标系G59选择第六工件坐标系G65宏程序和宏程序调用G68坐标旋转指令G69坐标旋转指令取消G70精加工循环G72端面车削固定循环G73深孔钻削循环G74攻丝和折弯螺纹循环G80取消钻削模式G81钻削G83 啄钻G84攻丝G90绝对坐标G91相对坐标G92设定工件坐标系M代码M00暂停M01选择性暂停M02程序租镗结束M30程序并返回程序头M03启动主轴转速M04主轴停止M05主轴停止M06 T*换刀M08切削液上M09切削液下M19主轴定位M98子程序M99子程序结束广州数控系统代码几乎相同。 如果你没有学习这个系统，请参考最后的使用手册
