仪表壳体（车内仪表盘大全及图解）

中控上面的板叫什么

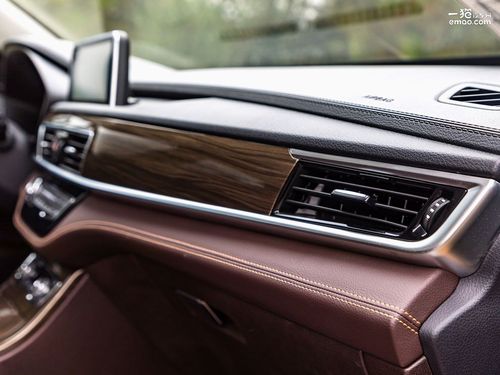

上面的中央控制面板被称为仪表板外壳。仪表板外壳是最复杂的内部装饰。从设计到加载，要经过造型创意、结构设计、模型制作、样品试衣等设计和工艺流程。而书笔是不可或缺的。比如单就造型而言，顶盖的内饰不用造型设计就可以直接造型，而仪表盘不用造型效果图就无法造型。同时，仪表板还涉及到许多问题，如人机工程学、材料工程学、加工方法和工艺路线等。所以仪表板也是乘用车内饰中最费时间的。仪表布局：仪表布局以保证驾驶员操作、观察、注意力集中为原则。控制手柄和按钮之间的距离，以及仪器和指示灯的标识应符合人体工程学要求。常用的仪表和按钮应布置在20 ~ 40的水平视野内，而重要的仪表和按钮应设置在视野中心的3以内。在40 ~ 60范围内只能设置副仪表和按钮，除不常用和不重要的仪表外，不应设置在80水平视野之外。控制按钮和手柄应布置在仪表板右侧驾驶员右手容易接近的距离内，仪表应布置在左手侧，指示灯应布置在仪表上方，需要实时观察的仪表可放置在驾驶员与轮缘和轮宽之间的视口处。

仪器仪表的壳体是用什么做的？

以前大多是酚醛树脂，俗称电木。现在用工程塑料。

仪表的防爆防护等级

你好，我是从事自动化仪表的。我会告诉你，我希望我能帮助你。1.防爆概念。1.引发爆炸的三个必要条件。三个条件同时具备3354爆炸点火的能源；或空气或氧气；易燃空气易燃st 2。为了防止爆炸，必须考虑三个必要条件。如果限制了其中一个必要条件，爆炸就会受到限制。在工业过程中，易燃易爆的情况通常从以下三个方面来处理。1)防止或最小化易燃物质泄漏的可能性；2)不使用或尽量少使用易产生电火花的电器元件；3)通过充入氮气等保持惰性状态。二。危险区域等级分类和电气元件防爆分类及允许温度区1。危险区域等级划分0区：爆炸性气体长期存在于1区；在仪器工作期间，可燃气体可能出现或存在于2区；一般情况下不存在可燃气体且即使偶尔发生，存在时间短的爆炸区域分类，国际标准与美国标准的比较即c.n.e.c .气体区0类I、I区1类I、I区2类I、II区粉尘区10类II、I区11类II、II区I. e.c:国际电工委员会n.e.c:美国国家电气规范)2、电气元件防爆分类1、 一般防护EN50.014 2、油浸防护EN 50.015 3、加压防护设施EN 50.016 4、粉q EN50.017 5、阻燃外壳EN 50.018 6、安全系数e EN50.019 7 7、安全防护i EN50.0120 8、气密防护h不统一9、压花防护n不统一10、特殊措施s不统一3、 电气设备的允许温度区域电气元件表面温度的最大允许值(C)气体燃点(C)T1 200 T450 450 T2 200 T300 300 T3 135 T200 200 T4 100 T135 135 T5 85 T100 100 T6 T85 85三、几种常见物质的爆炸特性名称：燃点(C)、温度等级、爆炸等级组号、燃点(C)、温度等级、爆炸等级组号、 丙酮540 T1 IIA乙炔305 T2 IIC醋酐30T2IIA苯55T1IIA丁烷365 T2 IIA正丁醇340 T2 IIA苯氯酸590 T1 IIA乙醇425 T2 IIA乙酸460 T1 IIA甲醇455 T1 IIA硝基苯430 T1 IIA正戊烷285 T3 IIA丙烷470 T1 IIA甲苯535 T1 IIA氢气560 T1 IIC硫化氢270 T3 IIB二硫化碳102 T5 IIC IV。 本质安全型传感器电路的电源限制主要体现在以下三个方面：1 .电源与电子元件的隔离。2.采取措施防止外部干扰电磁场通过继电器或电流输出耦合到电子元器件中。3.极限感测电路的工作电源和电压本质安全电路可分为ia和ib两类。Ib本质安全电路必须保证在当事人工作和系统出现故障时，电路元件不会爆炸。Ia本质安全电路要求元件在正常工作条件下以及出现两种故障时不会爆炸。五.环境卫生文书的合规性

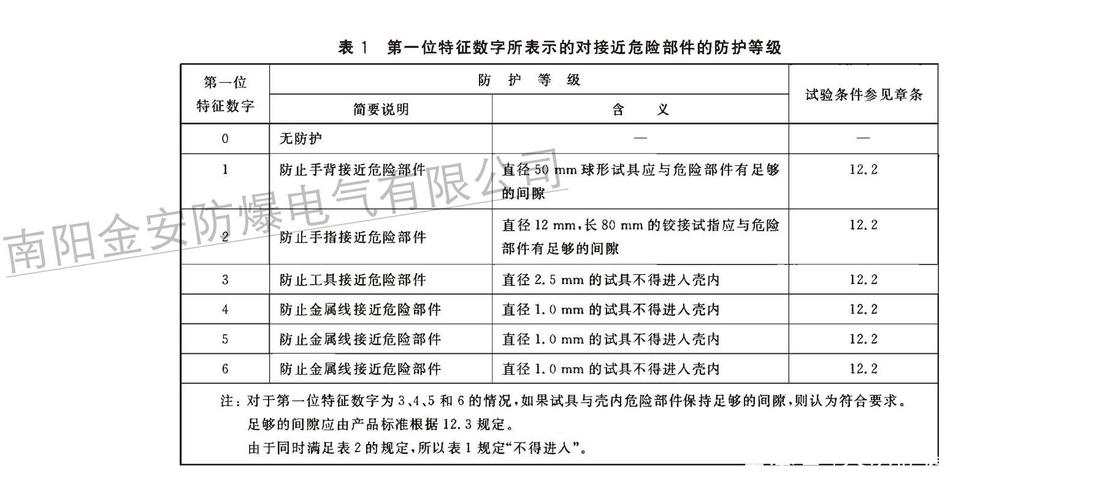

循的主要防爆标准 1、IEC /CENELEC /EUrOPE及NORTH AMERICA /FM标准为经常选用，而CANADA /CSA标准几乎在中国不使用。 例： CENELEC: Eex de/Eex d ib IIC T2-T6 FM: NI/I/Z/ABCD DIP/II, III/1/EFG XP/I/1/ABCD DIP/II, III/1/EFG CSA: Class I, Div 2, ABCD 2、新的欧洲防爆标准ATEX100a将取代原CENELEC标准（截止2003年） ATEX 100a： II IG Eex ia IIB T6 I II 1G Zone 0 1D, 2D,3D st explosion Mining other 2G Zone 1 Instry instry 3G Zone 2 六、仪表壳体防护等级的划分 作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。 IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。例如：本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。保护等级由两位数字组成，在其前加上IP字样。 IP1 2 第一位数字 第二位数字 抗外界物体冲刺能力 防水能力 0无抗冲穿能力 0无防水穿能力 1外界物体尺寸大于50mm（特大） 1水自落下滴 2外界物体尺寸大于120mm（中） 2水滴入角度为-15° 3外界物体尺寸大于2.5mm（小） 3水以60°角度喷射 4颗粒状外界物体，粒度大于1mm 4从各方面喷射 5危险性尘埃 5 50升/分的水束 6穿透性尘埃（仅适用于特殊壳体） 6 100升/分的水束 7以1米/分的速度浸入水中 8 以预先商定的方式浸入水中我国的防爆等级标准为"GB3836.1-2000 爆炸性气体环境用电气设备",该标准将由下列防爆型式专用标准补充或修改。 GB 3836.2 爆炸性气体环境用电气设备第2部分:隔爆型"d" GB 3836.3 爆炸性气体环境用电气设备第3部分:增安型"e" GB 3836.4 爆炸性气体环境用电气设备第4部分:本质安全型"i" GB 3836.5 爆炸性气体环境用电气设备第5部分:正压型"p" GB 3836.6 爆炸性气体环境用电气设备第6部分:充油型"O" GB 3836.7 爆炸性气体环境用电气设备第7部分:充砂型"q" GB 3836.9 爆炸性气体环境用电气设备第9部分:浇封型"m" GB 7957 矿用安全帽灯 以上标准和本标准不适用于医用电气设备、发爆器、发爆器试验仪和点火电路试验仪 至于你所提到的"EX2DB4",本人实在是没见过类似你的标准,疑为你误抄了此型号或符号. 常见符号为"ExdⅠ/Ⅱ BT3" "Ex"为通用符号,表示explosive(此条为个人理解) "d"表示次防爆型式为"隔爆型d". "Ⅰ"或"Ⅱ"表示电气设备分类,Ⅰ为煤矿用电气设备,Ⅱ为除煤矿外其它爆炸性气体环境用设备.其中,Ⅱ类隔爆型"d”和本质安全型"i”电气设备又分为ⅡA,ⅡB和ⅡC类. "T3"表示温度组别. 具体分类及含义，详见"GB3836.1-2000 爆炸性气体环境用电气设备".
