燃油表（油表图片）

燃油表显示的基本原理有哪些？

不管燃油表的显示形式如何，其基本工作原理都是相似的。对于不同的型号，由于油箱容量不同，每个厂家都会做出不同的标定说明。燃油表在汽车中起着显示器的作用。显示数据的来源是安装在燃油箱中的浮子。浮子随着油位的波动上下浮动，进而改变滑动变阻器的电阻值。可变电阻信号输入到组合仪表的固定引脚后，由仪表中的单片机进行处理，转换成剩余燃油的显示。一、指针显示指针显示是仪表组早期发展中使用的一种显示形式。燃油信号输入组合仪表，经单片机分析处理后，输出信号驱动步进电机转动。在步进电机上安装一个指针来指示刻度。这种燃油表的主要部件有：步进电机、指针和仪表盘。指针显示直观，步进电机稳定性好。同时，其采购成本较低。到目前为止，一些入门级机型仍在使用它。二、LED显示屏经过一段时间的指针式发展，液晶显示屏因其显示数据比指针式更准确、更易读取而逐渐被广泛使用。根据目前加载数据的统计，入门级车型的编制已经超过指针型。LED灯珠式是近五年发展起来的一种显示方式。其最大特点是配合手表面板全贴合工艺使用，使非全尺寸液晶屏达到仪表全液晶显示效果，同时控制仪表屏幕成本。这种油量表的机械结构比传统的步进电机式和全液晶式更复杂。主要部件有led灯珠、导光支架和全黑仪表盘。通常用于7英寸左右的薄膜晶体管液晶显示器。温度表和燃油表排列在TFT LCD的两侧。燃油表的量程由8-10个LED灯泡分成8-10个部分。LED灯珠安装在印刷电路板上，导光支架分离。光导被黑色表面膜覆盖，覆盖整个仪器。由于表盘膜的作用，整个仪表呈现全液晶显示效果。每个灯珠对应光导支架中的一系列燃油表。弯裤仪的单片机对油箱内浮子输入的电阻信号进行处理后，点亮不同的LED灯珠指示剩余燃油。三。TFT LCD随着TFT LCD技术的快速发展，TFT LCD的成本不断降低，促进了TFT LCD在汽车仪表组中的应用。从最初的3.5英寸到主流高端车型广泛使用的12.3英寸全液晶仪表，TFT显示屏显示更详细、更美观的燃油信息，支持多样化的UI设计。随着汽车多样化、个性化需求的不断发展，汽车仪表逐渐从传统的显示功能转向更加强调感官功能的使用。多功能集成在全液晶仪表上，如仪表与中控面板的交互。

汽车油表怎么看图解

知道燃油表的位置：燃油表一般位于车辆驾驶位置的正前方，与水温、转速、转速等指示仪表位于同一表盘上。每个仪表都有一个简单的图标来区分。其中，燃油表用浸润线中的矩形图标表示，如图。主要优点：数字油表大多配有LED显示屏，方便查看租金。油表有六大功能，缺一不可，否则车主很难控制汽车。车主可以根据油表显示的油箱剩余油量来决定是否加油。如果需要加油，油表还能准确显示每次加的油量。

汽车仪表盘的燃油表

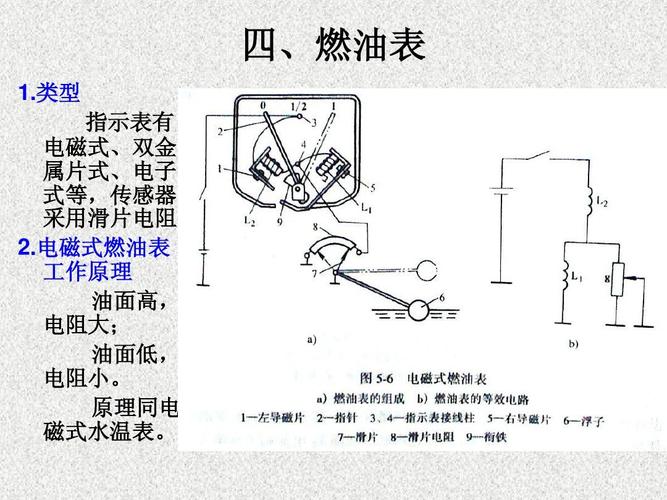

燃油表中有两个线圈。分别在F”和E”侧，纳米破坏传感器是由浮子高度控制的可变电阻器。电阻的变化决定了两个线圈孔中磁力线的强度和磁极的偏转方向
