压力仪表（压力测量仪表）

压力测量仪表有哪几类？

用于压力测量的仪器有很多种，按其转换原理大致可分为以下几种。1.液柱压力计液柱压力计根据静力学原理，通过将测得的压力转换成液柱的高度来测量压力。这类仪器包括U型管压力计、单管压力计、斜管压力计等。常用的压力测量指示液体有酒精、水、四氯化碳和水银。这种仪器具有结构简单、响应灵敏、测量准确等优点。缺点是受液体密度的限制，压力测量范围窄，压力剧烈波动时液柱不易稳定，对安装位置和姿态要求严格。一般只用于测量低压和真空度，多用于实验室。2.弹性压力表弹性压力表是根据弹性元件受力变形的原理，将测得的压力转换成元件的位移来测量压力的。常用的有弹簧管压力表、波纹管压力表和隔膜(或波纹管)压力表。这种压力测量仪具有结构简单、坚固耐用、价格低廉、工作可靠、测量范围宽等优点。适用于低压、中压和高压生产场合，是工业上应用最广泛的压力测量仪表。而弹性压力表的测量精度不是很高，大多是机械指针输出，主要用于生产现场的现场指示。当需要长距离信号传输时，必须配备附加设备。3.压力传感器和压力变送器压力传感器和压力变送器是利用物体的一些物理特性，通过不同的转换元件将被测压力转换成各种电信号，根据这些信号的变化来间接测量压力。根据转换元件的不同，压力传感器和压力变送器可分为电阻式、电容式、应变式、电感式、压电式、霍尔片式等形式。这种压力测量仪表的最大特点是输出信号易于传输，可以方便地与各种显示、记录和调节仪表配合使用，为压力的集中监测和控制创造了条件。它广泛应用于生产过程自动化系统中。

压力仪表和流量仪表的区别是什么？

压力计测量压力。流量计测量的是流量，但有些流量计是通过流体的压力变化来反应流量的变化，如孔板、维尔巴等。所以给人的感觉是它测量的是压力，实际上是通过压力对流量做出反应。

压力表的结构和工作原理

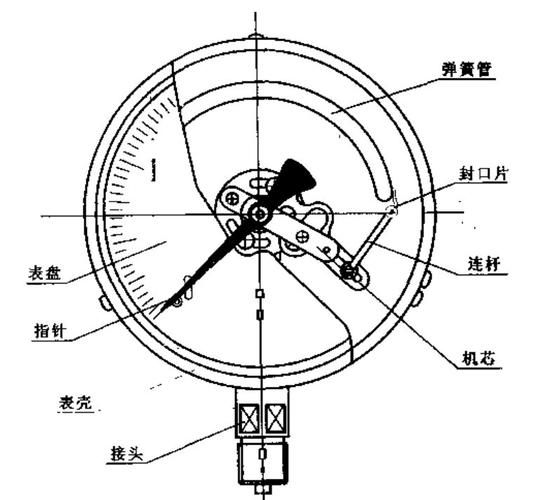

压力表的结构；弹簧管压力表主要由带螺纹接头的支架、弹簧管、拉杆、调节螺钉、扇形齿轮、小齿轮、游丝、指针、上下夹板、表盘、表壳、盖子等组成。拉杆的作用是将弹簧管自由端的位移传递给扇形齿轮，扇形齿轮的作用是将直线位移转化为角位移传递给小齿轮。小齿轮的作用是驱动同轴指针旋转，并在刻度盘上指示出测得的压力值。游丝的作用是使扇形齿轮和小齿轮保持单向齿廓接触，消除两齿轮之间的接触间隙，减少来回差。调节螺钉改变调节螺钉的位置，从而改变扇形齿轮短臂的长度，达到改变传动比的目的。压力表的工作原理；弹簧管压力表也叫弹簧管压力表。压力表中弹簧的自由端是闭合的，它通过拉杆带动扇形齿轮转动。测量压力时，弹簧管在被测压力的作用下发生变形，因此弹簧管的自由端发生位移，位移与被测压力成正比。偏转指针以指示刻度盘上的压力值。如果箱内有大气，压力表测得的压力为正或负；如果外壳是密封和抽空的，压力表测得的压力就是绝对压力。当弹簧压力表配有隔离装置时，还可以测量高温或有腐蚀性、粘稠、易结晶、多尘介质的压力。在高精度(如0.25或以上)的弹性压力测量仪器中，弹性元件多由恒弹性合金甚至应时玻璃制成。传动机构的轴孔中嵌有宝石轴承或滚动轴承，表盘刻度较长，有的还能显示数字。扩展数据；压力表有多种类型，包括通用(普通)指针指示型、数字型、常规型、特殊型、接触型、远传型、防振型、抗震型、膜片型和耐腐蚀型。根据压力表的测量精度，可分为精密压力表和普通压力表。精密压力表的测量精度分别为0.1、0.16、0.25和0.4，普通压力表的测量精度分别为1.0、1.6、2.5和4.0。根据压力表指示压力的基准，压力表按其基准指示压力可分为普通压力表、绝对压力表和差压表。一般压力表以大气压力为基准，绝对压力表以绝对压力零点为基准，差压表测量两个被测压力之差。根据压力表的量程，分为真空表、压力真空表、微压表、低压表、中压表和高压表。真空计用于测量小于大气压的压力值；压力真空计用于测量小于和大于大气压的压力值；微压计用于测量小于60000Pa的压力值。低压表用于测量0~6MPa的压力值；中压表用于测量1060 MPa的压力值；高压表用于测量100MPa以上的压力值。根据压力表的显示方式，压力表分为指针式压力表和数字式压力表。电接点压力表，带有电接点控制开关的压力表，可以实现发送报警或控制的功能。参考百度百科-压力表
