3D物位扫描仪（扫描仪三维建模）

3D物位扫描仪市场前景怎么样？

visible _3D水准仪扫描仪产品概述详细说明3D水准仪扫描仪的诞生，彻底改变了传统单点测量技术的原理，引领世界水准仪测量领域走向全新视觉维度的“3D时代”，真正达到了媒介可视化和智能化进程的技术高峰。以迅速普及的趋势深入到全世界各行业的物位测量领域，发挥着重大作用。该系统是目前唯一能够精确测量固体物料和体积的创新产品，不受物料种类、物理化学性质、储存室、露天仓库或筒仓的类型和大小的影响，适用于非常恶劣和高粉尘储存环境下的料位测量。3D水平扫描仪给我们带来了什么？准确的采集、测量、实时监控、分析、负荷检查和良好的低碳节能减排控制效果！工作原理3D level scanner基于二维阵列波束形成器发射低频脉冲波，监测每个回波的时间/距离/方向。设备的数字信号处理器对从材料表面接收到的脉冲回波信号进行采样和分析，生成材料表面实际分布的三维图像。该图像通过专有的计算方法处理信息，并生成3D图像，该图像可以显示在远程计算机的屏幕上。据此，设备可以准确地检测出物料的真实水平。特点3D level扫描仪可以监控存放在任何容器中的任何散装固体物料，包括：大型露天仓库、固体物料储存室、堆场和仓库，其应用环境和场合非常广泛。天线发出的低频脉冲波可以穿透悬浮的灰尘，不像其他技术在非常恶劣的环境下测量时会出现“混乱”的信号。脉冲信号包含专有的自清洁功能，可以防止材料粘附在天线喇叭的内表面。从而确保在任何恶劣环境中以非常低的维护量长期可靠地工作。当前物位测量仪器概述目前国际上各种物位测量技术的原理有很多，包括：激光、雷达、超声波、重锤、射频导纳、电容等。以上产品并不是完全为材料测量而设计的，都是基于单点测量的原理。在料位测量方面，应用效果不理想，存在很多问题。因为材料总是呈现不规则的表面。因此，精确测量始终是一个未解决的问题。在实际使用中，效果自然不会很理想。目前煤粉仓、石灰石仓、水泥仓、干灰仓等生产设备的工况和环境问题无法直接了解仓内情况。通过长期的现场调查和分析，影响料位正确测量的因素有：1 .粉状粉料仓中的物料颗粒细小，给粉时在仓内扩散。细粉尘飘动，粉末堆积密度小。粉末与非粉末的区别趋于模糊，严重影响超声波或其他电磁波方法的测量，甚至导致失败。2.各种材料的成分、湿度等都不一样。这导致了它们物理性质的差异。尤其是粉末在不同高度的堆积密度差别很大，无法用一个统一的物理量来测量，对连续测量影响很大。3.仓内不规则出粉、加粉、崩粉现象，产生机械力，破坏力相当大，同时可使仓内传感器支架弯曲打折，甚至损坏设备。4.仓壁易发生物料挂料，物料呈现不平整、不规则的表面。容易冒顶，不可能得到真正的水平。所以物位测量绝对是目前世界上不可逾越的技术难题。现有液位测量技术对比1测量方法局限性概述人工液位测量繁琐/劳动强度大。操作人员需要经常到现场观察物料的变化，劳动强度大。甚至在某些情况下，根本观察不到。超声波除尘/凹凸面维护量小。它的缺点

它的缺点是飘移中的尘埃干扰了雷达波测量，提供的测量数据无法确认其真正的精度。放射性探针灰尘/凹凸面的影响放射性同位素-137作为放射源，产生射线检测料位。可靠性高。它的缺点是用户对伽马射线有疑虑，所以一般委托仪器厂家维护。废弃的辐射源必须由专门的环境保护机构处理。现有液位测量技术对比2超声波液位计优点：非接触式限制：粉尘影响/表面不平整影响非接触式雷达液位计优点：非接触式限制：需要介电常数/粉尘影响/表面不平整影响导波雷达液位计优点：对某一点的测量限制：需要介电常数/悬挂材料/张力影响激光液位计优点：非接触式限制：粉尘影响/受凹凸面影响的射频导纳液位计优点：点接触限制：需要介电常数/时间漂移/温度漂移/悬料/拉力砝码液位计优点：直接测量手动控制限制：埋锤/随机绳射线液位计优点：非接触、稳定性限制：污染称重液位计优点：可测量质量和体积限制：抗震问题/料位条件未知/价格较高当使用上述设备进行料位测量时，虽然有实时料位数据，但由于无法获知，无法对测量数据的准确性做出正确判断人工测量仍需对设备的测量数据进行两次校准，导致测量设备无法正常投入自动化运行。3D水平扫描仪的诞生彻底改变了这一切！3D水平仪扫描仪的产品优势更新立体制图体验3D水平仪扫描仪可以用三维图像实时显示物质形状的随机变化，进而可以广泛应用于传统技术无法进入的挑战性测控领域。精度更高的三维影像，展现最真实、绝对的地表标高值、体积、材质，消除了传统测绘单点测量带来的误差。更易操作的3D水平扫描仪系统提供非常直观的3D图像和易于读取的数据，使其成为目前市场上最方便和有效的水平测量仪器。传感器更紧3D level扫描仪内置温度传感器，可以监测环境温度，并通过软件设置温度补偿，消除换能器长期工作引起的温度上升带来的测量误差。性价比更高的3D液位扫描仪可用于固体和液体的测量，为您提供前所未有的精确数据、更全面的性能和更高的性价比。3D level扫描仪的技术优势真正的媒体可视化，唯一具有智能流程的产品；更换并超越雷达液位计或超声波液位计的转数。

突破； ● 扫描物料的表面（成百上千个网格点）无论物料表面如何不规则，测量的都是多点的平均值； ● 优秀的高浓度粉尘透射技术，低频脉冲波技术，非接触式测量； ● 无移动部件，无腐蚀风险，适用于水泥、钢铁、电力、储运、食品、化学品和药品等； ● 可检测粉末、粒状料、丸状料以及其他固体物料，无需特殊校准； ● 可用于高型筒仓—检测范围可达70M ● 对粘附在仓壁的物料提前警示，成本效益高； ● 初始安装过程中远程连接我方客户支持工程师，以实现特定现场扫描仪能够自定义至最佳性能配置。 3D物位扫描仪和单点测量设备精度对比 ● 筒仓尺寸：直径=10M，高度=20M ● 顶部和底部为45度椎体； ● 3D物位扫描仪精度=1.55%； ● 单点测量仪表精度=16%。 3D物位扫描仪工作频率 ● 3D物位扫描仪使用2至7KHz的频率； ● 在此低频下，波束有宽广的覆盖角度（70°）； ● 粉尘穿透—低频波在高粉尘和高湿环境中工作仍能维持很好的效果。 成本控制-做正确的工作 在很多的场合，例如火力发电厂的生产过程中要燃烧大量的煤，大型电厂一年要燃烧掉几百万吨，价值数亿元人民币，在电厂进煤、烧煤、储煤三个环节中，储煤的盘存一直是个较为麻烦的问题。但这确实是生产管理的重要环节，对电厂的经济指标有着直接影响。目前燃烧电厂煤场存煤量的测量一般采用人工计量的方法，即先用推土机对煤堆进行整形，人为地推成近似梯形，在用经纬仪和米尺进行人工丈量。这种方法不仅耗费大量的工时和人力，而且计量也不准确，受人为因素影响较大。 3D物位扫描仪为生产部门和商务部门提供双赢策略：它可以提供准确的日进，日出的库存监测，生产可以可靠地按照计划进行，同时提供实时及关键数据帮助财务和其他管理人员针对实际成本进行真实评估。 通过了解库存物料的实时变化可即时让生产部门和商务部门管理者每时每刻作出正确的决策。 安全生产—至关重要 钢板仓很容易因为仓壁受力不均而导致崩塌，这种受力不均可能由变质的悬浮物料或对称性进料和出料，以及物料粘附在仓壁上引起。而3D物位扫描仪则可在粘附物料威胁到料仓整体结构之前提供所有这些情况的可视化检测。帮助生产管理者对料仓进行恰当的维护，避免运行效益的巨大损失造成生产以外中断、节省昂贵的紧急补救费用。 生产跟踪、准确监测 3D物位扫描仪使过程控制，库存管理，跟踪测绘和预测变得简单、精确。效率提高、减少浪费、生产顺畅、运输得到优化，那么昂贵的紧急事故处理的费用也相应减少。 运行效益 3D物位扫描仪可以检测所储物料的体积、最大物位和最小物位。这一点是非常具有附加价值的，因为检测低点料位的替代方案非常难以安装和维护。 与ERP和其他系统远程连接 3D物位扫描仪可以与大多数自动化控制系统对接，实现远程监测和数据传输，进入到快速变化的现实库存环境下，帮助生产和经营管理者及时作出明智的决策。这不仅大幅度减少了操作时间，而且节省了由于危险的人工测量而造成的工人保险赔偿。仓内储存的物料越多，3D物位扫描仪的附加价值越高，对成本控制的影响越大。 3D物位扫描仪的应用行业 水泥及混凝料-生料、熟料仓、煤仓等,钢铁-原料仓、煤仓、矿石仓等,焦化,电力-煤仓、灰仓或粉煤灰,纸浆和造纸,石油化工,采矿,冶金,有色冶炼,食品加工,谷物、种子和饲料,骨料工业,化工加工,生物能源,塑料生产,制药产业,环境与回收工业,水和废水处理工业等。 3D物位扫描仪|3D料位扫描仪|3D物位体积扫描仪|3D料位计|3D物位计|3维超声波物位计|3D可视物位体积检测仪|大型散堆物料体积测量仪器|大型散堆料煤体积测量系统 资料下载 介可视_3D物位扫描仪_产品册.pdf 介可视_3D物位扫描仪_全球用户表.pdf 介可视_3D物位扫描仪_演示动画.swf 介可视官方网站 www.JIEKES.COM 中国仪器仪表销售热线:4006-911718

3D扫描仪的概述

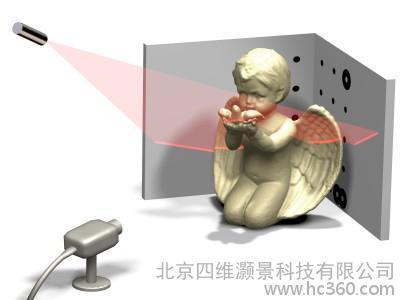

最早出现的是接触式测量方法，代表是三维坐标测量机，虽然精度达到微米量级（0.5mm），但是由于体积巨大、造价高以及不能测量柔软的物体等缺点，使其应用领域受到限制 。于是出现了非接触式测量方法，主要分两类。一类是被动方式，就是不需要特定的光源，完全依靠物体所处的自然光条件进行扫描，常采用双目技术，但是精度低，只能扫描出有几何特征的物体，不能满足很多领域的要求。另一类是主动方式，就是像物体投射特定的光，其中代表技术激光线式的扫描，精度比较高，但是由于每次只能投射一条光线，所以扫描速度慢。另外，由于激光会对生物体以及比较珍贵的物体造成伤害，所以不能应用于某些特定领域。新兴的技术是结构光式的扫描，结构光也属于主动方式，通过投影或者光栅投射同时多条光线，就可以采取物体的一个表面，只需要几个面的信息就可以完成扫描，最大的特点是扫描速度快，而且可编程实现。还有一种是低频脉冲波(低频声波)式原理，主要应用于物位测量方面。基于二维数组波束形成器传送低频脉冲，介可视3D物位扫描仪接收来自筒仓、仓室或其他容室内物料的回波。设备的数字信号处理器对接收到的信号进行取样和分析，通过估算回波到达的时间和方向，处理器形成一个物料表面的三维图，这个图像通过一种专有的计算方法对信息进行处理并生成3D图象，可以在远端屏幕上显示出来. 物位计可以据此准确得出物料的体积和质量，够使工艺物位监测和库存控制达到一个新的高度。料位计精确的物料检测能够提高操作效率和管理能力，高成本突发状况减少，加快收益回馈。

3D物位体积扫描仪是什么？

这是迄今为止可实际投入工业领域应用仅有的一种可以准确检测固体物料和体积的创新和成熟技术，JIEKES介可视3D物位体积扫描仪不受物料种类，物化性能，贮存物料间，开放仓或料仓的类型和尺寸的影响并适用于恶劣的物料贮存环境。JIEKES介可视3D物位体积扫描仪利用三个信号传送器发射低频脉冲，并接受来自筒仓，开放仓或者其他料位仓内物料表面的脉冲回搭伏波。通过使用三个喇叭咐绝口天线，设备不仅能够监测到每个回波的时间/距离，还能监测到回波的方向。设备的数字信号处理器对接收到的信衡枝姿号进行取样和分析，非常准确的监测出物料的物位、体积和质量，生成料仓内物料的实际分布状况的三维立体图像，并在远程电脑上显示出来。JIEKES介可视3D物位体积扫描仪这款独特的产品实际上可以监测储存在各种料仓包括筒仓，大型开放仓，固体物料储存室，堆场和仓库中的各种散状固体物料，标出料仓内的物料物位以及绘制出物料随时变化儿随机形成的不规则表面形状，计算出物料的实际体积，使物位监测水平达到了新的高度，从而可以提供方案解决目前技术无法解决的问题。JIEKES介可视3D物位体积扫描仪器所发出的低频声波可穿透悬浮的粉尘，而不像其他技术非常恶劣环境下测量时会存在疑惑的信号。声波信号含有专利的自洁功能可防止材料黏附在辛创设备的内表面，从而保证在任何恶劣的环境下以非常低的维护量进行长期可靠的工作。
