测线仪（网络测试仪）

寻线器与测线仪有什么区别？

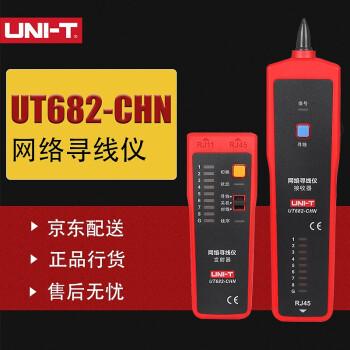

简而言之，寻线器就是利用高频磁场的原理来寻找暗线的走线。测量线用于检查电缆顺序是否正确。寻线器：可以快速高效地从大量的线束电缆中找到所需的电缆，是网络电缆、通信电缆、各种金属线路的建设项目和日常维护中寻找电缆的必备工具。测量线：如果中心使用多台主机，首先设置主机开关，使端子检测器显示模式：显示通道数时闪烁一次，通道数反显示时闪烁一次，通道数正显示反显示时闪烁两次，通道数反显示反显示时闪烁两次。每台主机有四种识别方式，网线依次拉入主机的连接端口。将终端探测器对着终端进行探测。寻线器的工作原理：由信号振荡发声器、寻线器和相应的适配接线组成。它的工作原理是3360。信号振荡发声器发出的声音信号通过RJ45/RJ11通用接口连接到目标电缆的端口，从而在目标电缆回路周围产生环绕声音信号场。高灵敏度感应式寻线器发出的信号场可以沿着环路和环路末端快速识别，从而找到目标电缆。寻线器利用感应寻线的原理来寻找电缆，所以不需要打开电缆的绝缘层，在电缆外皮的不同部位寻找信号。

网线测线仪怎么使用

使用网线检测器时，请按照以下步骤操作。毁灶步骤：1。首先打开网线检测仪的电源，检查是否有电。2.网线测试仪在测量时，先关闭电源开关，需要连接一根网线的两端，一端连接测试仪主机的网线接口，另一端连接测试仪从机的网线接口。然后打开主机电源，观察测试灯的显示。访问方法如下图所示：3。仔细观察主机和副机两排显示灯上的数字是否同时对称显示。如果是对称显示，说明网线好，粗。如果显示不对称或有些灯不亮，说明制作网线头时网线断开或线芯排列不正确。注：将网线插入检测器时，在将水晶头插入接入端口之前，请清除水晶头金属触点上的灰尘和铁锈。扩展数据网络电缆测试仪，即绕线电缆测试仪，可以对双绞线1、2、3、4、5、6、7、8、断G对逐一进行测试，并能区分和确定哪一对是错误的、短路的或开路的。

用测线仪测做好的网线时分别是哪几个灯亮。

1.测量线仪器在观测线仪器外发光。根据品牌不同，外观也不一样，大致都是这个样子。2.测量仪器的使用方法：测量仪器分为两半。大的那个装有电池和开关。传统上我们称之为发射端，小的俗称接收端。将网线的水晶头插入发送端和接收端的网络端口，打开开关测试网线。通过旋转开关，可用于普通检测和快速检测。3.网线的测量方法如图所示。这是线路测试仪检测到的网线状态。直接测量网线，发射器，接收器从1到8依次点亮，表示网线正常。如果没有按顺序开灯，那就是水晶头的线序不对。如果不亮，直接跳过蜡读，说明水晶头没按好或者网线对应线坏了。网线正常的情况下，也可以直接测试交换机(或路由器)的信号。100M网口1、2、3、6都开，1000网口1到8都开。4.网线短路检测：将网线的一端插入线表发射器的网口，网线的另一端悬空，如图。当开关正常打开时，从1到8的指示灯都不亮。如果其中两个以上依次点亮，则对应的线路短路。如果网线测试看起来正常(从1到8依次亮起)，不能排除其他问题，只是电脑连接不上。可以考虑一下网线是否短路。测试仪也可以用类似的方法测试电话线。消除了两个网络故障。当时重点是分享一些网线短路的检测和排除。可惜很多同学没有仔细看，总以为做网线太简单了。没有考虑网线分组的抗干扰问题，也没有仔细看自己写的短路检测方法。不是所有的都要用万用表。我有心分享，但谁用谁似乎就有缘分。谁会认真读这个？
