其他电子测量仪器（量测仪器）

常见的电子测量仪器有哪些

常见的电子测量仪器如：电子血压计、血糖仪、心电图仪、数字千分尺

电子测量仪器有哪几种

电子测量仪器的分类。电子测量仪器一般分为专用仪器和通用仪器两大类。通用仪器是为测量一个或几个基本电参数而设计的，可用于各种电子测量。根据其功能，一般仪器可分为以下几类。(1)信号发生器信号发生器主要用于提供各种测量所需的信号。根据用途不同，有各种波形、频率、功率的信号发生器，如调频调幅信号发生器、脉冲信号发生器、扫频信号发生器、函数发生器等。(2)物位测量仪表物位测量仪表主要用于测量电信号的电压、电流和电平，如电流表、电压表、物位计、万用表等。信号分析仪主要用于观察、分析和记录各种电量的变化，如示波器、波形分析仪、频谱分析仪等。(4)频率、时间和相位测量仪器频率、时间和相位测量仪器主要用于测量电信号的频率、时间间隔和相位差。这些仪器包括各种频率计、相位计、波长计以及各种时间和频率标准。(5)网络特性测量仪网络特性测量仪包括阻抗测试仪、频率特性测试仪和网络分析仪等。它主要用于测量电气网络的各种特性。这些特性主要指频率特性、阻抗特性、功率特性等。(6)电子元器件测试仪元器件测试仪主要用于测量各种电子元器件的各种电气参数是否符合要求。根据测试对象的不同，可分为晶体管测试仪、集成电路(模拟和数字)测试仪和电路元件(如电阻、电感和电容)测试仪。(7)无线电波特性测试仪无线电波特性测试仪是主要用于测量无线电波传播、干扰强度等参数的仪器，如测试接收机、场强计、干扰测试仪等。(8)逻辑分析仪逻辑分析仪是专门用于分析数字系统数据域的测量仪器。它实时记录和显示数字逻辑电路和系统运行中的数据流或事件，通过各种控制功能实现数字系统的软硬件故障分析和诊断。微处理器逻辑分析仪用于调试和维护微处理器和微型计算机。(9)辅助仪器辅助仪器主要用于配合上述仪器对信号进行放大、检测、隔离和衰减，使这些仪器更充分地发挥作用。各种交流/DC放大器、选频放大器、检波器、衰减器、记录器和交流/DC稳压电源都是辅助仪器。(10)计算机化仪器计算机化仪器是上述仪器与微型计算机的结合，可分为智能仪器和虚拟仪器。智能仪器就是在仪器中加入一个微型计算机芯片来控制仪器的工作过程，使其具有一定的智能，能够自动完成某些工作。虚拟仪器就是给计算机配备一定的软件和硬件，使其具有仪器的功能。虚拟仪器的功能主要是由软件定义的，所以对于同一个硬件设备，可以编写不同的软件来实现不同的功能。由于智能仪器和虚拟仪器与计算机紧密相连，可以很容易地组成自动测试系统。所谓自动测试系统，就是将多台测量仪器通过总线与主控计算机相连，每台仪器在主控计算机的统一指挥下完成一系列测量任务。智能仪器和虚拟仪器也可以与网络相连，形成所谓的网络化仪器。网络化仪器最大的优势是可以实现远程控制和资源共享。2.电子测量仪器误差在电子测量中，由于电子测量仪器本身性能不完善而产生的误差称为电子测量仪器误差，包括以下几类。(1)固有误差固有误差是指测量仪器在本下的误差

(2)工作误差工作误差是在额定工况范围内的任意值上测得的某一性能特性的误差。在最有影响的工作范围内，最大工作误差产生于最不利的组合点。(3)稳定性误差由于测量仪器稳定性差而引起的性能特性变化所产生的误差称为稳定性误差。例如，由于元件老化，仪器性能对电源或环境条件敏感，导致零点漂移或读数变化。(4)把量换成动量反映了最大影响引起的误差。当同一影响相继取两个不同值时，测量仪器对同一测量值给出的指示值之差称为电子测量仪器的变差。

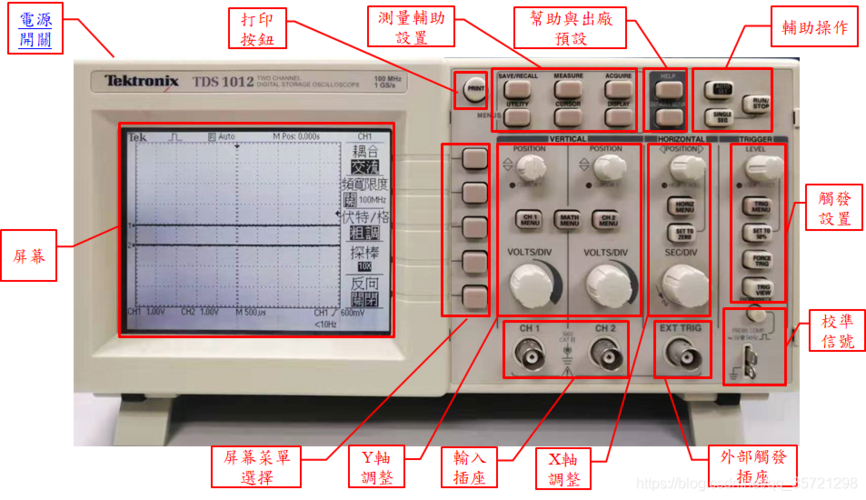

思考一下示波器和其他电子测量仪器（例如：电压表、频率计）的区别？

搜索网站首页电工论坛技术库新闻资讯电工基地青劳处plc编程信息下载会员注册关注我们每日登录电工仪器首页技术库电工仪器电压表和示波器使用区别2016-2-14 08:173245次阅读|编辑3360电工学习网电压表是测量电压的仪器，常用电压表3354伏特表符号：V，灵敏的检流计中有一块永久磁铁，检流计的两个端子之间串联一个由导线组成的线圈，线圈置于永磁体的磁场中，通过传动装置与仪表的指针相连。大多数电压表分为两个盲区。(0-3V) (0-15V)，电压表有三个端子，一个负极端子，两个正极端子，电压表正极端子接电路正极端子，负极端子接电路负极端子。电压表是一个相当大的电阻，理想情况下应视为开路。示波器是一种广泛使用的电子测量仪器。它能把肉眼看不见的电信号转换成可见的图像，方便人们研究。

究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂答液升有荧光物质的屏面上，就可产生细小的光点。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。　　不同之处：　　1、电压表可以给出祥测信号的数值，这通常是有效值即RMS值。但是电压表不能给出有关信号形状的信息。有的电压表也能测量信号的峰值电压和频率。然而，示波器则能以图形的方式显示信号随时间变化的历史情况。　　2、电压表通常只能对一个信号进行测量，而示波器则能同时显示两个或多个信号。　　3、示波器的显示器件是阴极射线管，缩写为CRT。阴极射线管的基础是一个能产生电子的系统，称为电子枪。电子枪向屏幕发射电子。电子枪发射的电子经聚焦形成电子束，并打在屏幕中心的一点上。屏幕的内表面涂有荧光物质，这样电子束打中的点就发出光来。电气仪器仪表维修方法及注意事项二瓦计法的测量原理和适用范围相关阅读• 什么是示波器？如何使用示波器？示波器使用注意事项• 示波器的使用方法图解• 使用电压表测量电压注意事项• 示波器通道隔离度• 电流表改装电压表方法• 电流表与电压表的使用方法• 数字高压表原理• 数字高压表基本误差和准确度限值• 如何学PLC？给PLC初学者的建议• 加电工电气微信交流群的点击这里……首页 | 论坛 | 文库 | 资讯 | 下载 | 搜索© 2011-2020 电工学习网 版权所有
