单色仪（镀膜机1550单光仪的样子）

单色仪的作用是什么

单色仪的用途：1。从多色光源中提取单色光；2.测量肤色光源的光谱。单色仪的研究目的：物质的辐射特性，光与物质的相互作用，物质的结构(原子和分子的能级结构)，温度，质量，遥远恒星的运动速度和方向。应用：采矿、冶金、石油、燃烧、机械制造、纺织、农业、食品、生物、医学、天体物理和空间物理(卫星观测)等。单色仪是一种常见的光谱仪器。它适合于产生单色光。光谱分析和光谱特性测量。该单色仪可以输出一系列光谱范围足够窄的独立单色光，并且输出单色光的波长可以根据需要连续调节。通常分为棱镜单色仪和光栅单色仪。棱镜的工作光谱区受到材料的限制(光的波长小于120nm，大于50m就不能使用)。光栅光谱仪的角色散与波长无关，而棱镜光谱仪的角色散与波长有关。棱镜尺寸越大，分辨率越高，但制造越困难。具有相同分辨率的光栅重量轻且易于制造。光栅光谱仪存在光谱重叠，棱镜光谱仪不存在。光栅有鬼线(划线误差造成)，棱镜光谱仪没有。

单色仪工作原理

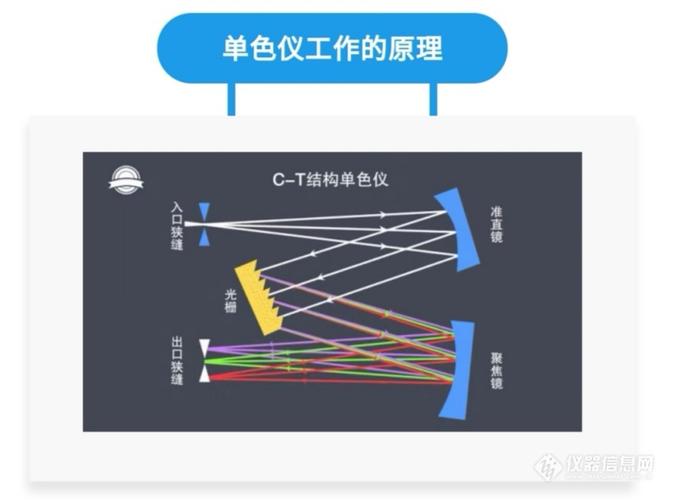

单色仪的结构类似于摄谱仪，从一束宽带辐射光束中分离出一系列窄带电磁辐射。它用出射狭缝代替了摄谱仪焦平面上的感光板。有棱镜单色仪和光栅单色仪。其中，光栅单色仪应用广泛。在科研、生产、质量控制等环节。无论是通过吸收光谱、荧光光谱还是拉曼光谱，如何获得单波长辐射都是不可或缺的手段。由于现代单色仪具有宽光谱范围(UV- IR)、高光谱分辨率(高达0.001nm)、自动波长扫描和完整的计算机控制功能，因此很容易与其他外围设备集成为高性能的自动测试系统。利用计算机自动扫描多光栅单色仪已成为光谱研究的首选。当一束复合光进入单色仪的入射狭缝时，首先被光学准直器会聚成平行光，然后被衍射光栅分散成独立的波长(颜色)。通过使用来自光栅的每个波长的不同角度，出射狭缝被聚焦镜重新成像。输出波长可以通过计算机控制精确改变。典型系统如下：平面光栅单色仪的工作原理是光源发出的光均匀照射入射狭缝S1，S1位于离轴抛物面物镜的焦面上。光通过M1平行照射到光栅上，并被光栅衍射返回到M1。M1反射的光通过M2会聚到S2出射狭缝，最后照射到光电接收元件上。由于光栅的衍射，来自出射狭缝的光是单色的。当光栅顺时针旋转时，出射狭缝的光从短波到长波依次出现。这个光学系统叫做Littleau光学系统。

光栅单色仪工作原理

单色仪的工作原理是光源发出的光均匀照射在入射狭缝S1上，入射狭缝位于离轴抛物面透镜的焦平面上。光通过M1平行照射到光栅上，并被光栅衍射返回到M1。M1反射的光通过M2会聚到S2出射狭缝，最后照射到光电接收元件上。由于光栅的衍射，来自出射狭缝的光是单色的。当光栅旋转时，出射狭缝的光从短波到长波依次出现。这个光学系统叫做Littleau光学系统。根据光栅方程d d( sini sin)=m，对于同一个光谱级次m，由不同波长1、2、2等组成的慢化光。以相同的入射角I投射到光栅上，每个波长产生的最大干涉位于不同的角位置；也就是说，不同波长的衍射光以不同的衍射角出射。这表明，对于给定的光栅，不同波长的相同初级或次级(构成同一光栅中不同波长的谱线)并不重合，而是按照波长的顺序排列，形成一系列离散的谱线。以这种方式，具有不同波长的混合入射复合光在被光栅衍射后被彼此分离。这就是衍射光栅的分光原理。扩展资料：光栅是数字技术与传统印刷相结合的技术，可以在特殊的胶片上表现出不同的特殊效果。展现平面上栩栩如生的三维世界，电影般流畅的动画片段，不可思议的魔幻效果。光栅是由条形透镜组成的薄膜。当我们看镜头的一侧时，会在胶片的另一侧看到一条细线上的图像，而这条线的位置是由观察角度决定的。如果我们把这些图像印在不同的线条上，对应每个透镜的宽度，印在光栅片的背面，从不同的角度透过透镜看，会看到不同的图像。参考：百度百科-光栅
