取向硅钢片（有取向和无取向硅钢片区别）

取向硅钢和无取向硅钢的区别

取向硅钢和无取向硅钢的区别：1。不同性能取向硅钢：取向硅钢又称冷轧变压器钢，是一种重要的硅铁合金，用于变压器(铁芯)制造业。无取向硅钢：无取向硅钢是一种含碳量极低的硅铁合金，其晶粒在变形退火后的钢板中随机取向。2.不同特性的取向硅钢：取向硅钢具有很强的磁取向性，轧制方向的铁损最低，磁导率最高，在一定的磁化场具有很高的磁感。取向硅钢的硅含量在3%左右，要求钢中的氧化物夹杂物含量低，还必须含有一些抑制剂(MnS、A1N)。无取向硅钢：无取向硅钢是一种硅含量为0.8%-4.8%的硅铁合金，经热轧和冷轧制成厚度为零下1毫米的硅钢片。添加硅可以提高铁的电阻率和最大磁导率，降低矫顽力、铁损和磁老化。3.不同取向硅钢的生产工艺：取向硅钢经氧气转炉冶炼，钢坯经热轧、正火、冷轧、中间退火、二次冷轧，然后脱碳退火、高温退火，最后涂绝缘层，轧制成成品厚度。无取向硅钢：铁水预脱硫，转炉吹炼时加入Ca0 CaF:熔剂或稀土元素和钙进行二次脱硫。沸水通过真空处理脱碳，然后进一步脱硫。选择钛锆含量低的硅铁进行合金化。参考资料来源：百度百科3354取向硅钢参考资料来源：百度百科3354无取向硅钢

有取向硅钢片和无取向硅钢片有什么区别

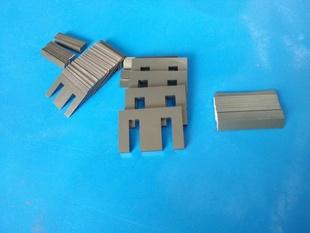

1.用途：取向硅钢片：电力变压器、脉冲变压器、磁放大器用带芯无取向硅钢片；各种电机、发电机、变压器的铁芯；2.颜色：取向硅钢片：灰白色，无取向硅钢片：一般金属的颜色。取向硅钢片：无取向硅钢片：扩展信息：硅钢片性能指标：a .铁损低，铁损更低，等级更高，质量更高。b .高磁感应强度的硅钢片在相同的磁场下可以获得高磁感应强度。用它制造的电机或变压器铁芯体积和重量小，C，叠积系数高。硅钢片表面光滑、平整、厚度均匀，制得的铁芯堆叠系数提高。d、冲压性能好，e、表面对绝缘膜的附着力和焊接性好，可以防止腐蚀，提高冲压性能。f、磁时效现象小，而G、硅钢片必须经过退火酸洗后才能出厂。参考来源：百度百科_无取向硅钢片百度百科_取向硅钢片

什么是取向硅钢

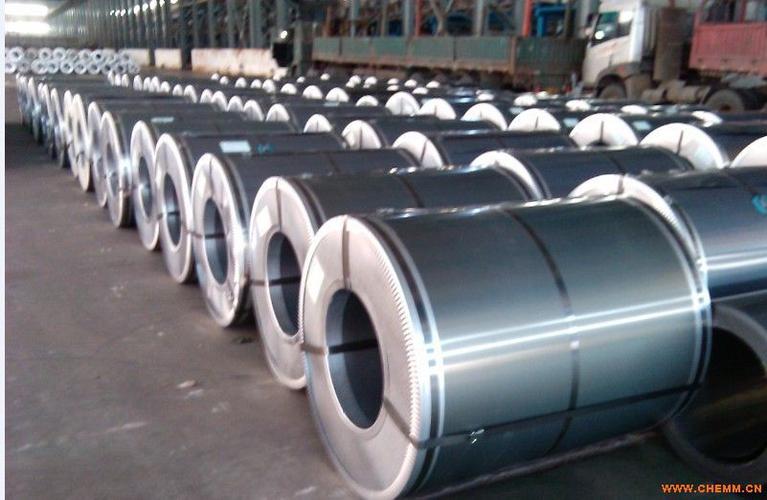

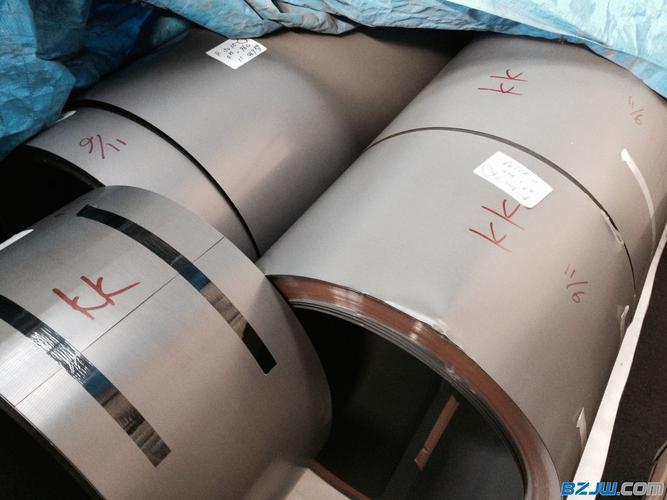

硅含量为0.5% ~ 4.8%的硅钢铁硅合金。它是一种广泛应用于电气工程领域的软磁材料。电工硅钢常被轧制成标准尺寸的大片或长条，俗称硅钢片，广泛应用于电机、发电机、变压器、电磁机构、继电器电子器件和测量仪器等。硅是钢的良好脱氧剂，它与氧结合，将氧转化为不被碳还原的稳定的SiO2，从而避免了铁因氧原子的掺杂而发生晶格畸变。硅-铁变成固溶体，增加电阻率，有助于分离有害杂质碳。所以一般在硅中加入含铁杂质的铁可以提高磁导率，降低矫顽力和铁损。但硅含量的增加会使材料硬而脆，热导率和韧性下降，不利于散热和加工。所以硅钢片的硅含量一般不超过4.5%。硅钢片分冷轧和热轧两种，冷轧硅钢片用的比较多。冷轧硅钢片沿轧制方向具有优异的磁性能，不仅在强磁场中具有高饱和磁通密度和低铁损，而且在弱磁场中也具有良好的磁性能(大的初始磁导率)。这是因为冷轧工艺降低了钢板中的杂质含量，造成钢板晶粒粗大，导致磁导率增加，磁滞损耗降低。硅钢的分类：热轧硅钢片：热轧硅钢片是将铁硅合金在敞口炉或电炉中熔化，反复热轧成薄片，最后在800-850退火而成。热轧硅钢片主要用于制造发电机，所以又叫热轧电机硅钢片。但由于其可用性低、能量损耗大，近年来相关部门已被迫将其淘汰。冷轧无取向硅钢片：冷轧无取向硅钢片的主要用途是制造发电机，所以也叫冷轧电机来堵硅钢。其硅含量为0.5%-3.0%，冷轧至链条产品厚度。供应的状态多为0.35mm和0.5mm厚的钢带。冷轧无取向硅钢的Bs高于取向硅钢；与热轧硅钢相比，厚度均匀，尺寸精度高，表面光滑平整，提高了材料的填充系数和磁性能。冷轧取向硅钢片：冷轧取向硅钢片的主要用途是制造变压器，所以又叫冷轧变压器硅钢。与冷轧无取向硅钢相比，取向硅钢的磁性具有很强的方向性。在易磁化的轧制方向上具有高磁导率和低损耗的优良特性。取向钢带在轧制方向的铁损仅为横向的1/3，磁导率之比为6: 1。其铁损约为热轧带钢的1/2，磁导率是后者的2.5倍。
