中间合金（钼镧合金）

什么是中间合金

根据多年的制作经验，如有不足之处，敬请见谅。1.首先要明确目标合金，也就是你需要搭配的成品合金的含量；2.一是目标合金的某些含量可能难以控制，二是冶炼时难以添加；3.根据添加元素的计算，需要考虑烧损、添加剂的元素含量、铝液中的元素含量等。并进行配料；4.母合金做好之后，做好光谱分析，确定元素的含量，这将是以后目标合金的成分；

请问“中间合金”怎么定义？

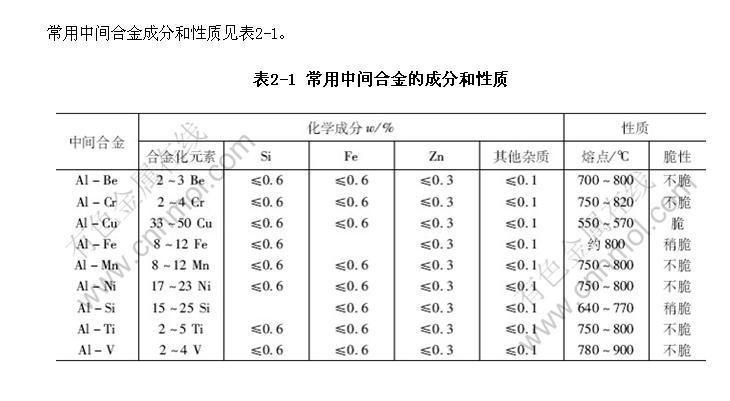

中间合金的一个重要作用就是在熔炼熔点较大的合金时，预先准备好的中间合金的熔点比纯元素的熔点低，这样就可以将添加的元素熔化。不可避免的，钛和铝的熔点都在1600度左右，铝的熔点是660度。如果将ti-6al-4v合金熔化，直接在钛中加入纯铝，熔点差异较大，影响合金熔炼和铸造的成分均匀性。如果先制备ti-al中间合金(以tio2为原料，al为还原剂，ti含量为7.83% ~ 11.5%)。此时al-ti中间合金的熔点低于钛但高于铝，熔点随钛含量的增加而增加)，然后按成分比进行配料，这样金属液容易熔化，铸锭成分必须均匀。此外，合金元素(如zr、mn、ce等。)在镁锂合金中固溶度低、密度大，通常以mg-x中间合金或化合物(一般为盐)的形式加入，与镁锂合金液反应生成合金元素。这种方法可以有效地减少元素的偏析和沉淀。加入中间合金的主要目的是将熔点不同的元素熔合在一起(其成分在共晶点附近，使其熔点升高或降低)，使其低于主元素的熔化温度(熔化一般以主元素为准)，从而有利于熔化过程。如铝合金中的al-Si、al-cu，母合金中非主元素的熔点高于主元素的熔点。中间合金，主要用于合金的变质处理。它的微观结构是至关重要的，可以影响改性合金的最终微观结构。还有含有不稳定元素或难以合金化元素的中间合金。同时，中间合金的使用，尤其是用于变质的中间合金，受到时间的限制。

请问什么是“中间合金”？

中间合金是指B溶解在A中形成合金，但B很难溶解在A中，所以加入金属C帮助溶解。
