锰系（七氧化二锰）

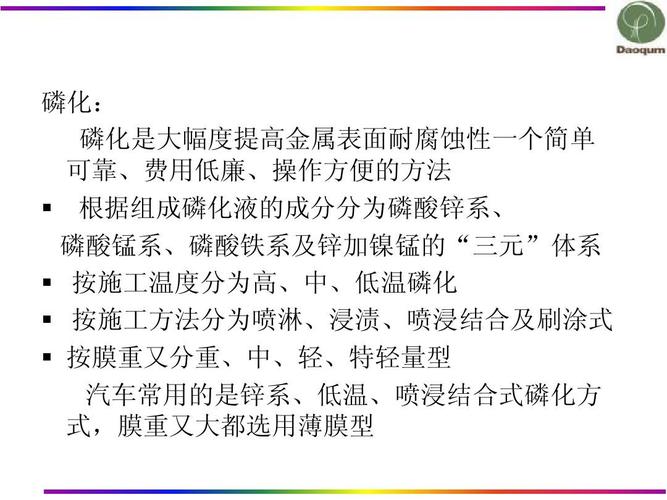

磷化工艺锌系，铁系，锰系比较

1.磷化液的成分不同。锌系磷化槽液的主要成分有Zn2、H2PO3-、NO3-、H3PO4、促进剂等。铁系磷化槽液的主要成分是Fe2、H2PO4、H3PO4等添加剂。锰系磷化槽液的主要成分是Mn2、NO3-、H2PO4、H3PO4等添加剂。2.锌系磷化采用不同的工艺流程：脱脂-水洗-水洗-表面调整-磷化水洗-水洗。铁系磷化：脱脂-水洗-水洗-磷化-水洗-水洗。锰系磷化：脱脂、水洗、除锈、水洗、表面改性、黑色磷化、水洗、后续处理(如涂油、封闭)。3.磷化膜外观不同锌系磷化膜外观：浅灰色至深灰色。铁系磷化膜外观：深灰或彩虹或蓝色。锰系磷化膜外观：均匀、致密、黑色。参考来源：百度百科-磷化

锰系磷化与锌系磷化的对产品的影响，分别适合用于什么条件下

先简单对比一下大概情况：锌系：多为常温处理，灰膜厚度均匀，1~3微米，一般有一周至一个月的防锈期，带磷化沉渣，可用于涂装前的打底。铁系列：多为常温处理，蓝色漆膜厚度为0.5~1微米，一般防锈期为一周，基本无磷化沉淀物，可用于涂装前的锰系底漆。比如齿轮磷化。

什么是锰系磷化涂层钢丝绳

你好，锰系磷化涂层钢丝绳是专利技术，很多企业都获得了专利授权，可以合法生产。制造锰系磷化涂层钢丝绳的主要原料是优质碳素结构钢盘条、剑麻或黄麻绳芯、油脂和锰系磷化液。盘条一般是60-70 #钢，电梯钢丝绳用一些45 #钢。起重机用户需要使用寿命长的优质钢丝绳。在大气中使用的钢丝绳失效的主要原因是微动疲劳。目前世界钢丝绳领域第一个预防微动疲劳的措施是专利技术生产的磷化涂层钢丝绳，这是世界钢丝绳领域最先进的技术。钢丝表面经锰系磷化或锌锰系处理后，耐磨性和耐腐蚀性全面提高，钢丝绳因不易磨损和腐蚀，疲劳寿命大大提高。疲劳寿命是同结构光滑钢丝绳的3-4倍(可通过实验室疲劳试验验证)。如果有疲劳试验机，可以自己做对比测试。这个测试结果是最可信的，钢丝绳的使用寿命与疲劳寿命成正比。按照目前钢相配风钢丝绳市场的普遍价格，锰系磷化涂层钢丝绳的价格要高于光面钢丝绳，使用寿命的延长远远高于价格的上涨。因此磷化涂层钢丝绳的日均使用成本仅为光面钢丝绳的30%左右，使用成本更低，性价比更高。与光滑钢丝绳相比，磷化钢丝绳的使用寿命更长，使用成本更低，稳定性更好。磷化钢丝绳采用专利技术生产。因为供不应求，目前很难买到。有必要问几家钢丝绳生产厂家。购买时请注意，购买发票必须注明钢丝绳名称，如磷化钢丝绳，防止不法企业侵犯其合法权益。另外，专利产品一般在钢丝绳外包装上都有专利号喷印标记。质保书应有主要技术指标，如磷化膜的种类和重量(磷化膜的大小、耐磨性、耐腐蚀性等。对钢丝绳的使用寿命有重要影响)，仅供参考。
