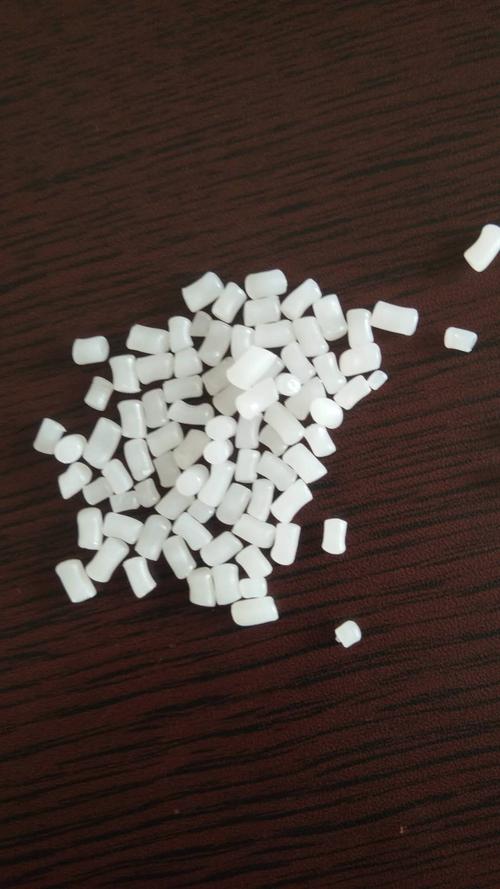

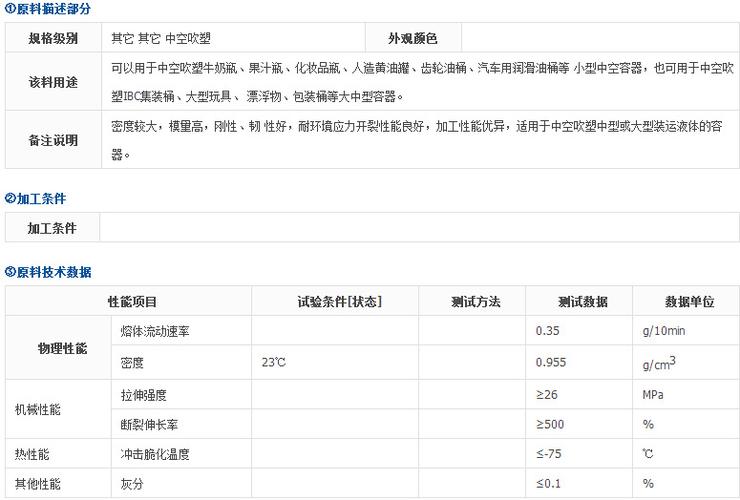

再生高密度聚乙烯（高分子量高密度聚乙烯）

高密度聚乙烯不属于再生塑料。

高密度聚乙烯PE的热分解温度是多少？

一般HDPE的熔点为142，分解温度为300；注射温度可调范围大。注塑时，一般使用温度为180-230；因为是烯烃塑料，不吸水，所以生产时不需要干燥。但为了产品质量，可以在60干燥1小时，排出浮水。聚乙烯熔体粘度高，流长比小，薄壁制品可能缺胶，浇口和流道比较大；产品易带静电，表面易吸埃。收缩率为16；边缘值为0.05毫米.扩展资料：高密度聚乙烯的主要用途：高密度聚乙烯树脂可以通过注射、挤出、吹塑、滚塑等方法成型为塑料制品。各种类型的容器、工业配件、医疗用品、玩具、贝壳、瓶塞、盾牌等产品都可以通过注塑成型。吹塑可用于形成各种中空容器和超薄薄膜。挤出成型可用于形成管道、拉伸带、捆绑带、单丝、电线和电缆护套等。此外，还可用于建筑装饰板、百叶窗、合成木材、合成纸、合成薄膜和模压钙塑制品。聚乙烯的特性：聚乙烯是典型的热塑性塑料，无嗅、无味、无毒的可燃白色粉末。加工的PE树脂都是经过挤出造粒的蜡状颗粒，外观为乳白色。其分子量在11，000，000，000范围内。分子量超过10万的是UHMWPE 3。分子量越高，其物理机械性能越好，越接近工程材料所要求的水平。但分子量越高，越难加工。聚乙烯的熔点为100-130。其耐低温性能优异。在-60下仍能保持良好的力学性能，但使用温度为80~110。聚乙烯具有良好的化学稳定性，常温下能耐稀硝酸、稀硫酸和任意浓度的盐酸、氢氟酸、磷酸、甲酸、醋酸、氨水、胺类、过氧化氢、氢氧化钠、氢氧化钾等溶液。但不耐强氧化性腐蚀，如发烟硫酸、浓硝酸、铬酸和硫酸的混合溶液。在室温下，上述溶剂会缓慢腐蚀聚乙烯，而在90-100时，浓硫酸和浓硝酸会迅速腐蚀聚乙烯，使其破坏或分解。在大气、阳光和氧气的作用下，聚乙烯会老化、变色、开裂、变脆或粉化，失去机械性能。在成型温度下，熔体浸入程度也会由于氧化而降低，导致变色和条纹。所以要注意成型工艺，使用工艺或者选材。由于聚乙烯具有上述特性，且易于加工成型，因此聚乙烯的回收利用具有非常深远的价值。参考来源：百度百科——高密度聚乙烯

再生料LDPE和HDPE有什么分别？

LDPE(中文名：低密度高压聚乙烯):感官鉴定：手感柔软：白色透明，但一般透明，燃烧鉴定：燃烧火焰上黄色，底部蓝色；燃烧时无烟，有石蜡味，融滴，易画。LLDPE(线性低密度聚乙烯)线性低密度聚乙烯在结构上不同于普通低密度聚乙烯，因为它没有长支链。LLDPE的线性取决于LLDPE和低密度聚乙烯的不同生产工艺。LLDPE通常通过乙烯和高级-烯烃如丁烯、己烯或辛烯在较低的温度和压力下共聚来生产。共聚过程中产生的LLDPE聚合物比一般的LDPE具有更窄的分子量分布，其线性结构使其具有不同的流变性能。LLDPE的熔体流动特性应满足新技术，特别是薄膜挤出工艺的要求，才能生产出高质量的LLDPE产品。LLDPE应用于所有传统的聚乙烯市场，它经常增强抗拉伸、抗穿透、抗冲击和抗撕裂的性能，使LLDPE适合于制造薄膜。其优异的耐环境应力开裂性、耐低温冲击性和抗翘曲性使LLDPE在管材和板材挤出以及所有成型应用中具有吸引力。LLDPE的最新应用是作为废渣填埋场和废液池衬里的地膜。较高的拉伸强度、抗穿透性、抗撕裂性和增加的伸长率是LLDPE的特性，这使其特别适合于制作薄膜。如果使用己烯或辛烯代替丁烯作为共聚单体，甚至抗冲击性和抗撕裂性也可以大大提高。对于具有相同熔体指数和密度的给定树脂，己烯和辛烯LLDPE树脂的冲击和撕裂性能增加到300%。并且己烯和辛烯树脂的较长侧链充当链之间的“结”分子，这提高了复合物的韧性。HDPE(高密度聚乙烯):HDPE是一种高结晶度、无极性的热塑性树脂。原来HDPE的外观是乳白色的，在薄断面有一定程度的半透明。PE对大多数家用和工业用化学品具有优异的耐受性。某些种类的化学品会引起化学腐蚀，如腐蚀性氧化剂(浓硝酸)、芳香烃(二甲苯)和卤代烃(四氯化碳)。该聚合物不吸湿，抗水汽性好，可用于包装。HDPE具有良好的电性能，特别是高的介电强度，这使其适用于电线和电缆。对中高分子量具有优异的抗冲击性，即使在室温下，甚至在-40F低温下也能保持良好的抗冲击性。
