POM（pokemmoROM百度网盘）

pom是什么意思？

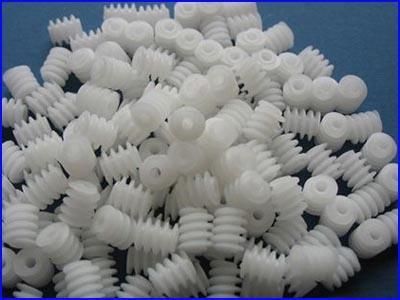

Pom指的是POM塑料。POM(聚甲醛树脂)定义：聚甲醛是一种无侧链、高密度、高结晶度的线性聚合物。根据分子链中化学结构的不同，可分为均聚甲醛和共聚甲醛。两者的重要区别是：均聚甲醛密度、结晶度和熔点高，但热稳定性差，加工温度范围窄(10左右)，酸碱稳定性略低；而共聚甲醛的密度、结晶度、熔点和强度较低，但热稳定性好，不易分解，加工温度范围宽(50左右)，酸碱稳定性好。是一种综合性能优异的工程塑料。它具有良好的物理、机械和化学性能，尤其是优异的耐摩擦性能。俗称赛钢或多钢，是第三大通用工程塑料。适用于制造减磨耐磨件、传动件，以及化工、仪表零件。

pom是什么材质

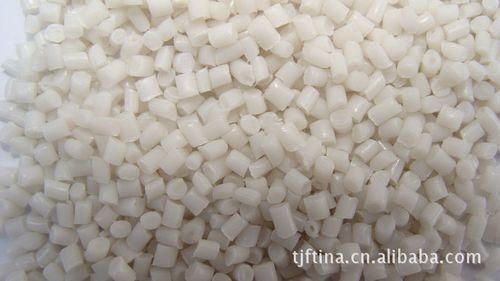

聚甲醛(英文：polyhydroxyldehyde)是一种热塑性结晶聚合物。被称为“超级钢”或“赛钢”，又称聚甲醛。英文缩写是POM。通常甲醛聚合得到的聚合物聚合度较低，容易受热解聚。它可用作有机化学工业的原料，合成快速、简便、易干扰的树脂，也可用作医药熏蒸剂。聚甲醛是一种坚硬致密的材料，表面光滑有光泽。呈淡黄色或白色，薄壁部分半透明。燃烧特性易燃烧，离火后继续燃烧。火焰上端呈黄色，下端呈蓝色，有融化滴落，强烈的刺鼻甲醛味和鱼腥味。延伸资料：POM强度高，刚性好，弹性好，耐磨性好。其力学性能优异，比强度可达50.5MPa，比刚度可达2650MPa，非常接近金属。POM的力学性能随温度变化不大，共聚POM的变化略大于均聚POM。POM的冲击强度较高，但常规冲击不如ABS和PC。POM对缺口敏感，缺口可使冲击强度降低90%。POM的疲劳强度非常突出。10次交变载荷后，疲劳强度可达35MPa，而Pa和PC的疲劳强度仅为28MPa。POM的蠕变性能与PA相似，在20、21MPa和3000h下蠕变仅为2.3%，受温度影响较小。POM摩擦系数小，耐磨性好(pomp 66 pa 6 abshpvcppc)，极限PV值大，自润滑性好。POM产品相互摩擦时，在高负荷下容易产生尖叫噪音。来源：百度百科-pom

POM是什么？

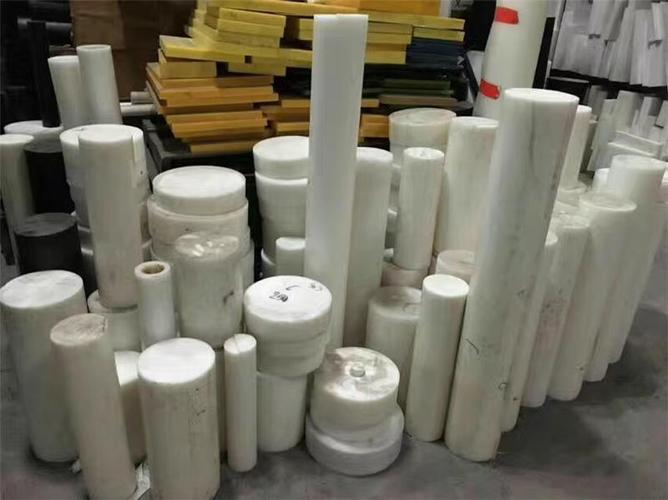

POM(又名赛刚、特灵)。由甲醛等原料聚合而成。POM-H(聚甲醛均聚物)和POM-K(聚甲醛共聚物)是高密度、高结晶度的热塑性工程塑料。它具有良好的物理、机械和化学性能，尤其是优异的耐摩擦性能。POM是一种结晶塑料，熔点明显。一旦达到熔点，熔体粘度迅速下降。当温度超过一定限度或熔体受热时间过长，就会引起分解。它是铜POM降解的催化剂，在与POM熔体接触的部分应避免使用铜或铜材料。1、塑料处理，POM吸水率小，一般0.2%-0.5%。通常POM可以不干燥加工，但湿原料必须干燥。80以上的干燥温度和2小时以上的时间应根据供应商的数据进行。回收料的比例一般不超过20-30%。但是，根据产品的类型和最终用途，有时可以达到100%。2.成型机的选择。POM除了螺杆没有滞止区外，对注塑机没有特殊要求。一般可以采用注塑成型。3.模具和浇口设计：普通模具温度控制在80-90，流道直径3-6mm，浇口长度0.5mm，浇口尺寸取决于胶壁厚度。圆形浇口的直径至少应为产品厚度的0.5-0.6倍，矩形浇口的宽度通常为厚度的2倍以上，深度为壁厚的0.6倍，脱模斜度为40-1 30。4.熔化温度可以通过空气喷射法测量。POM-H可设置为215(190-230)，POM-K可设置为205 (190-210)。5.注射速度，通常中速过快，过慢易产生波纹，过快易产生条纹和剪切过热。6.背压越低越好，一般不超过200bar。7.停留时间：如果设备没有熔胶停留点，POM-H可以在215停留35分钟，POM-K可以在205停留20分钟而不会严重分解，熔体在注射温度下在机筒内停留时间不能超过20分钟。POM-K可以在240停留7分钟。如果机器关闭，锥形杯的温度可降至150。如果机器长时间关闭，有必要清洁锥体并关闭加热器。
