静电场实验描绘仪为什么要用高阻抗数字电压表

测量时，电压表并联在电路上，可以分流电路。电压表的输入阻抗越小，对测量精度的影响越大。因此，应使用具有高阻抗输入的数字电压表。

模拟法测静电场中若描绘仪正负电极对调测量结果有何变化？

基本没有影响。结果是一样的。

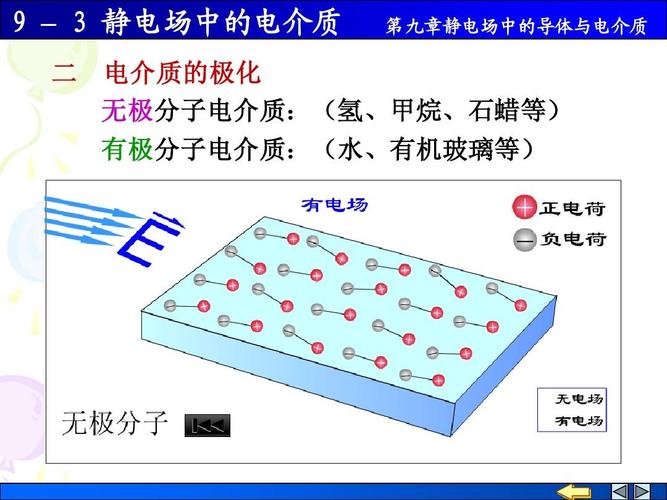

静电场描绘实验中为什么要选用水介质？理想状态应选择怎样的水介质？

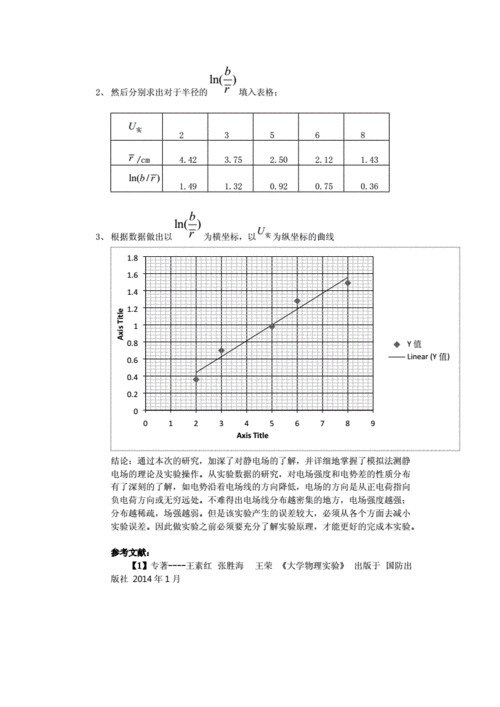

选择水介质的原因是：在静电场描绘实验中，要求模拟电场介质的物质是电流的导体，但必须是不良导体，即导电性不能太好。因此，可以选择水性介质。在理想状态下，应该选择相对纯净的水。【实验目的】:1。用模拟法理解静电场的基础和描述方法。2.描述几个静电场的等势线。3.加深静电场和稳恒横向电流场的稳定性。【实验仪器】:HLD-DZ-IV静电场描绘仪(含双层电极架、同步探头、稳压电源、数字电压表)，两张16mm的绘图纸。【实验原理】:物理定律有相同的数学公式。静电场的导体表面是等势面，而电流场中的电极通常由良导体制成，同一电极上所有点的电势相等，所以两个场的电势表示的边界条件相同，两个场的解也相同(可能相差一个常数)。因此，静电场可以用稳恒电流场来模拟，通过测量稳恒电流场的电位分布可以得到模拟的静电场分布。这样几何形状和物理规律在形式上是相似的，不便于直接测量的量在相似的条件下间接实现。
