光伏组件边框（光伏铝边框）

光伏组件边框接地施工工艺

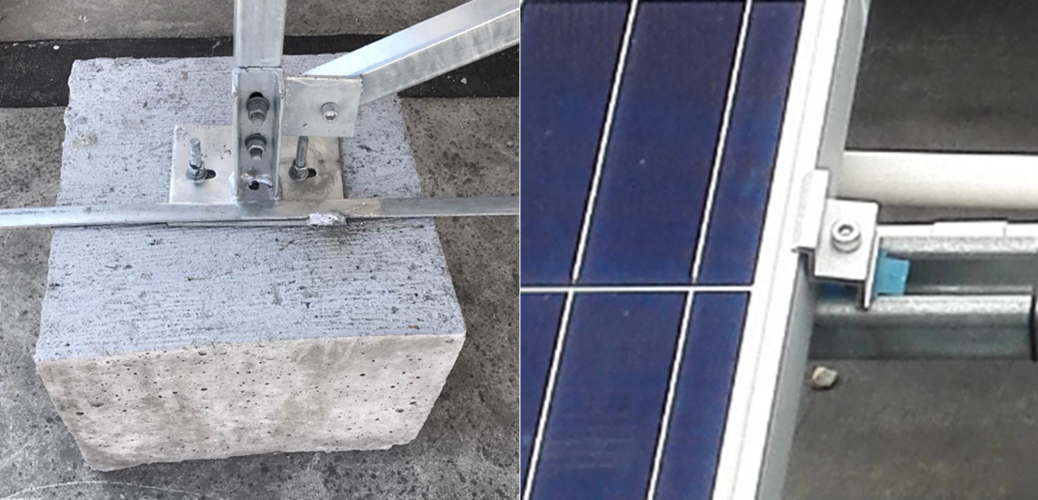

光伏电站的使用寿命在25年以上，前提是设备质量和安装工艺规范，其中接地是非常重要的一步。接地不当会因为设备对地绝缘阻抗过低或泄漏电流过大而报错，影响发电，甚至危及人身安全。那么，光伏电站应该如何正确接地呢？I .部件1侧的接地。在组件的框架上接地很多人认为组件和支架都是金属的，是直接接触的。只要支架接地，就不用做组件了。其实组件的铝框，镀锌支架或者铝合金支架都是镀膜的，达不到接地要求。而且元器件存在老化问题，可能造成漏电流过大或对地绝缘阻抗低的问题。如果机架不接地，逆变器很可能会报出相应的故障，导致几年后系统不能正常发电。部件和部件之间的连接部件和支架之间的连接2。组件支架的接地光伏组件的防雷接地电阻应小于10，逆变器和配电箱的接地电阻应小于4。对于不能满足接地电阻要求的，通常在土壤率低的地方添加或埋设降阻剂。构件支架圆钢的防雷接地。逆变器侧1的接地。工作接地一般工作接地(PE端)接至配电箱内PE排，再通过配电箱接地。逆变器2的PE端。保护接地变频器本体右侧有一个接地孔，用于重复接地，以保护变频器和操作人员的安全。逆变器3的接地图。配电箱1侧接地。防雷接地交流侧防雷一般由熔断器或断路器和雷电浪涌保护器组成，主要保护感应雷或直击雷或其他瞬态过电压浪涌。SPD的下端连接到配电箱2的接地排。箱体接地。根据《建筑电气工程施工质量验收规范》 6.1.1，柜、屏、台、箱、盘的金属框架和基础钢必须接地(PE)或装有电器的可开启的门应用黄绿色铜线与框架的接地端子连接。配电箱的门、柜应进行跨接连接，以保证可靠接地，如下图所示：配电箱光伏电站的门、柜连接应从组件侧、逆变器侧、配电箱侧三个方面进行接地，以减少后期不必要的运行维护，保证系统稳定、安全、高效运行。

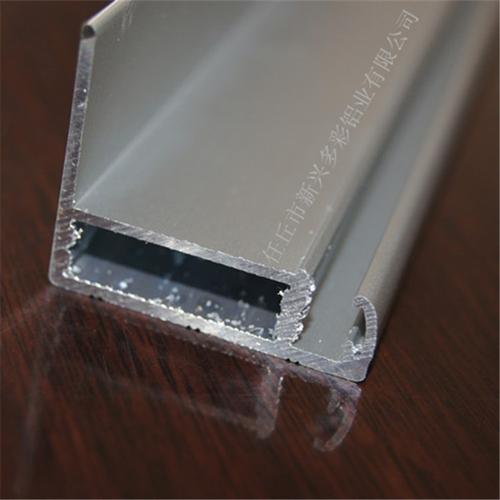

光伏板的铝合金边框主要有哪几个作用？

1.保护玻璃边缘。2.铝合金结合硅胶增强了模块的密封性能。3.提高整个组件的机械强度。4.易于安装和运输组件。以上四点就是它的功能。

光伏组件铝合金边框承受的拉力

光伏组件框架抗拉强度高于普通铝合金型材，抗拉强度大于等于205mpa。
