风电电缆（风力发电电线在哪儿）

风力发电中的电缆解缆和绕缆是什么意思？

风力发电设备在工作时，可能会遇到风向突变的情况。此时，风力发电机舱会偏航，连接到机舱的电缆也会扭曲。这个过程称为电缆缠绕。电缆的匝数由新的电缆传感器读取，并反馈给风力偏航控制系统。控制系统操作电缆放卷装置，使机舱向相反方向偏转相同的圈数，然后电缆恢复正常连接状态。这个过程叫做解卷。

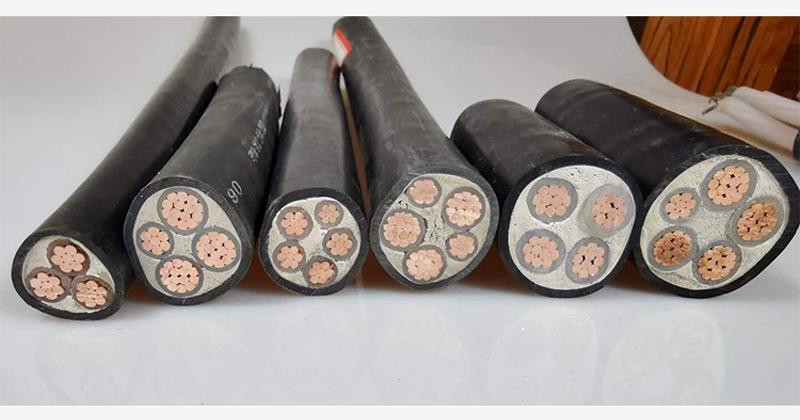

FD-WDZA-YJV-4*25mm是什么电缆

FD分支WD代表低烟无卤ZA代表阻燃A级YJV代表交联电缆4*25代表电线由四根25 mm(截面积)芯组成FD-WDZA-YJV-4*25mm简单理解：低烟无卤分支电缆

风电方面合理化建议

风能是一种储量丰富的清洁可再生能源，不会随着自身的转化利用而减少。自20世纪70年代末以来，随着世界各国对环境保护、能源短缺和节能的重视，风力发电被大规模用于减少空气污染和有害气体的排放。中国西北、华北、东北和东南地区风能资源丰富。根据中国能源和环境保护可持续发展计划的实施，随着中国风力发电技术的更新和风电场的不断扩大，到2015年中国总装机容量将达到1 107 kW。风电电气施工的特点是：风电施工环境相对恶劣，相邻风机间距大。作业面广，隐蔽工程多。电气工程对整个工程的使用功能、竣工后运行的安全可靠性、投资效益起着重要的作用。因此，电气工程的施工，尤其是施工中的关键问题，直接影响到工程的质量、进度、安全乃至经济效益。电气工程管理人员应加强管理和过程控制的基础工作。风力发电场电气安装注意事项：1。在设计图纸的审核过程中，要充分熟悉设计图纸，尽量找出图纸中的问题，尽量在出图阶段消除施工图中的错漏。对无法施工或难以施工的问题提出或提出处理意见，请设计部门修改图纸，与土建、风机设备安装等专业进行沟通，全面了解设计图纸，以了解预埋设备是否与实际设备一致或冲突，设计提供的资料是否与实际相符，设计是否符合施工规范要求。要有预见性，在施工实施前发现问题，确保施工质量。施工方案是保证施工质量的措施，是施工前控制的最有效、最基本的方法。要充分理解风电电气专业的总体设计说明，认真编制施工组织设计，要有针对性、可操作性和先进性。要有可靠的组织和技术措施。应编制满足施工实际需要的措施和完整的质量保证体系。质量保证措施应落实到人，可行的施工方法和程序。在施工方案中，对重要分项工程、关键步骤和关键部位应采取具体、详细的施工措施。施工前应对工程的工序和施工中存在的危险点进行技术和安全交底，提出施工的质量要求和应预防的质量通病。2电气施工中的电缆工程在风电工程中，电缆是连接当地变电站的主线，起着汇聚和传输电能的作用。每个出线单元一般连接几个或十几个风力发电机组。由于每台风机之间距离较远，设计一般采用电缆直埋的方式。因此，高压电缆的施工质量不容忽视，施工工艺处理不当不仅会造成返工，还会影响工程的施工进度和经济效益。比如冬天敷设电缆，塑料电缆在低温下会变硬，所以低温下敷设电缆容易损坏电缆的塑料绝缘，所以尽量避免低温施工。冬季施工时，如果电缆敷设前24小时内贮存场所的平均温度和敷设现场的温度低于0，应采取措施在敷设前对电缆进行预热。电缆能否安全运行是风电安全运行的重要组成部分，由于对高压电缆头施工技术认识不足，导致新建电缆头在经过一个月的交接试验和运行后绝缘失效

通过预埋在风机基础内的电缆管引至当地变电站。三相或单相单芯电缆会在电缆周围产生交变磁场，变化的磁场作用在外层保护钢管上。因为钢管是一个封闭的载体，所以会产生感应电流，也就是涡流。涡流会造成大量的功率损耗，钢管发热，甚至烧毁电缆。因此，在敷设电缆时，同一交流回路的电缆应穿在同一金属保护管内，电缆应呈之字形敷设，电缆应用非磁性材料固定。因此，在电气施工中预防涡流危害尤为重要。4电气施工中光缆工程中风机的控制和信号传输都是通过光缆来实现的，敷设和制造的质量直接影响到施工进度，生产后风机的正常长期运行和以后的维护。敷设前应进行光缆性能测试，确定光纤特性是否符合要求，运输过程中是否损坏。敷设光缆时，光缆的弯曲半径不得小于光缆的弯曲半径。

外径的30倍。在牵引时，张力应加在光缆的加强件上，同时敷设时应防止光缆外护层后脱。在敷设过程中和敷设后，要及时检查光缆外皮，如果有破损要及时进行修复，敷设后要检查光缆护层对地绝缘电阻。由于鲁能白云鄂博风场光缆采用直埋方式，因此光缆沟底部应铺10 cm厚的细土或沙土，并且平整无碎石。敷设时，光缆应平放于沟底部，不得腾空和拱起。敷设完毕后，光缆端部必须做严格的密封防潮处理，防止进水或人为损伤。光缆熔接时应剪去一段长度，确保光缆没有受到机械损伤。光缆成端后，软光纤应在醒目部位标明方向和序号，末连接软光纤的接口端部应盖上塑料防尘帽。 　　 防雷及强电措施：光缆线路与强电线路之间保持一定距离，使光缆金属构件的短期和长期危险纵电动势分别不大于12 000 v和60 V，采用厚度为2.0 mm的PE外护套，提高光缆护套的绝缘和耐压强度。采用站内接地方式，在塔架内将光缆中的金属体包括铠装层、加强件及防潮层与地网可靠相接，接地电阻小于5 。 5 接地降阻问题 　 兆瓦级的风力发电机一般距地面60 m～100 m，而且地广人稀，无高大建筑。特别要注意防止雷电危害，风机装有避雷装置，为保证安全运行，风机电气设备及旋转部分都采用接地设计。为保证雷击和各种故障电流能够顺利的泄于大地，风机接地电阻是至关重要的。接地体的流散电阻与土壤电阻率有直接的关系，在风电设计中对风机接地的接地电阻值有明确的规定。 　　 风电场如果土壤电阻率较大，必须采取降低土壤电阻率的措施，使电阻值满足设计要求。设计选用石墨降阻剂。可将金属紧密地接触，形成足够大的电流导通面减少了接地电阻，同时在接地体周围形成变化平缓的低电阻区域。接地极及接地干线质量的好坏也影响接地电阻，在制作时要严格安装设计图纸和电气装置安装工程施工及验收规范，经验收后方可进行F步工序。 　　 在实际施工中，根据现场实际情况，对电气施工项目采取有效施工工艺措施，保证电气施工质量，最终才能达到风力发电机组安全、稳定、高效、经济运行。
