什么是气动搅拌，工作原理是什么？

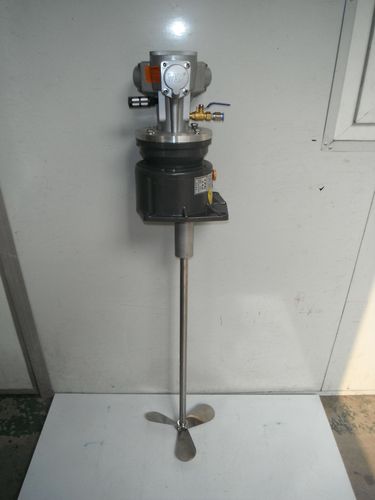

是用气动机械搅拌还是直接用气体搅拌？气动机械：当一些易燃易爆液体不适合用电动机械搅拌时，用气动马达驱动搅拌叶片进行搅拌。我用的是连续浇铸打标机。颜料搅拌就是这样设计的。气体搅拌：通入气体，利用气体的作用进行搅拌。为了保证电镀液的浓度均匀，在电镀液中通入洁净空气进行搅拌。

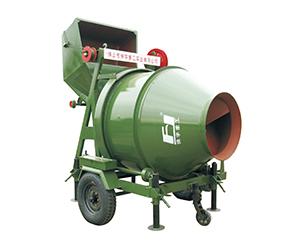

jzc350滚筒搅拌机的结构简介

本机由搅拌机构、送料机构、供水系统、底盘、电气等十三部分组成。(图1)搅拌结构搅拌机构由搅拌筒、支撑轮和传动系统组成。1.前支撑轮2、进料架3、底盘总成4、减速系统5、离合器6、操纵杆7、行走轮8、支撑轮9、搅拌筒10、电器控制箱11、盖子12、供水系统13、进料机构的搅拌筒1(图2)、出料叶片2、出料锥3、低叶片4、滚道5和高叶片6。锥形搅拌筒(图2)是搅拌机的工作部件。搅拌筒为双锥形，筒内焊接有两对高低叶片，呈十字排列，搅拌筒轴线成一定角度。当搅拌筒旋转时，叶片提升和下落物料，同时物料沿轴向来回运动。所以搅拌运动比较强烈，搅拌35~45秒就可以得到均匀的混凝土。在搅拌筒的卸料锥内，焊接有一对卸料叶片。当滚筒的旋转方向改变时，混凝土从下叶片被推到卸料叶片并从滚筒中卸出。搅拌筒有四个支撑轮，搅拌筒由电机通过齿轮减速箱带动旋转，因此在雾天和雨天仍能可靠工作。(图3)传动系统：传动系统的传动齿轮箱采用两级圆柱齿轮减速，传动比为6.04248，三角皮带轮树比2.3912，传动比为7.1111，总传动比为102.7467。搅拌筒的正反转是通过反转电机实现的。(图4)进给机构进给机构进给机构由上料斗、梯子、延伸轨道和着陆轨道组成(图4)。进料斗的提升和爬升动作由齿轮减速器的输出轴通过轴端的进料离合器和钢丝绳卷筒驱动，离合器由手动操纵杆控制。料斗的上限位置通过限位装置自动脱离离合器。(图5)供水系统供水系统供水系统由电机、水泵、调节阀和管道组成(图5)。电机通电后，水泵可直接向搅拌筒内注水，水的流量可通过调节阀调节(出厂时流量已调好)。搅拌所需的水量是通过电箱内的时间继电器直接控制泵电机的运行时间来实现的。用户可根据给定的时间-流量关系图(图6)选择所需水量的所需时间，并可定期检查或校正该图。供水时，按一下左边的按钮，水泵就会启动。超过规定时间后，供水电路将自动切断。右边的旋转按钮旋转后，按左边的按钮继续供水，推动冲洗管，连接水管，冲洗搅拌机外观。拔出冲洗管，搅拌机将恢复正常供水。机器摆放的地方要平整，地基要坚实。机器就位后，放下四条腿，在腿下垫一个木块，将螺栓插入合适的孔中，安装安全锁簧。将机器调整到水平位置，或者卸料口略低。梯子底部的降落轨道必须垫好，轮胎必须垫好，以增强机器的稳定性。

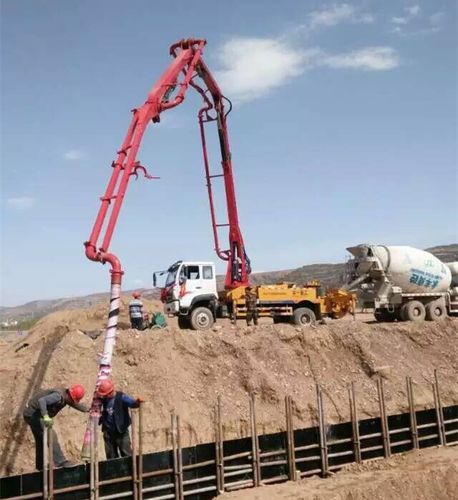

工地常用的泵车，是用什么原理把水泥送上去的？

(1)首先，泵车利用泵的压力将混凝土材料压入缸内。原理是两根无缝钢管里有活塞杆和开关阀。当开关阀打开时，混凝土材料进入气缸。阀门关闭后，活塞杆移动，压出混凝土材料。混凝土泵车是在汽车底盘上改装而成，配有运动和动力传动装置、泵送和搅拌装置、布料装置等辅助装置。混凝土泵车的动力通过动力分动箱将发动机的动力传递给液压泵组或后轮轴，液压泵推动活塞驱动混凝土泵工作。(2)然后利用泵车上的布料杆和输送管将混凝土输送到一定高度和距离。利用压力沿管道连续输送混凝土的机械。它由泵体和输送管组成。(3)然后，水泥泵车根据结构分为活塞式、挤压式和液压隔膜式。泵体安装在汽车底盘上，配有可伸缩或可弯曲的分配杆，形成泵车。混凝土泵车由汽车底盘改造而成，底盘上装有运动和动力传动装置、泵送和搅拌装置、分配装置等辅助装置。混凝土泵车的动力通过动力分动箱将发动机的动力传递给液压泵组或后轮轴，液压泵推动活塞驱动混凝土泵工作。然后利用泵车上的布料杆和输送管将混凝土输送到一定的高度和距离。搅拌装置包括搅拌轴组件、搅拌轴承及其密封件。搅拌轴组件由搅拌轴、搅拌叶片和轴套组成。搅拌轴由两端的轴承和轴承座支撑(仅搜索电机座)。混合轴承为调心轴承，轴承座外侧安装有润滑脂加油嘴螺孔，通向轴承座内腔，使轴承在运转时得到润滑。为了防止料斗中的混凝土浆进入搅拌轴承，在搅拌轴的左右两端装有J形防尘圈和密封圈。搅拌轴左端通过花键套与液压马达连接，工作时，液压马达直接驱动搅拌轴带动搅拌叶片搅拌。搅拌机构的主要作用是对料斗中的混凝土进行第二次搅拌，防止其离析。
