管道系统（设备管道安装）

管道系统指的建筑内部哪三种管道？

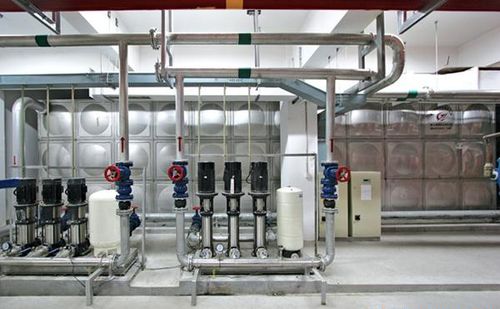

按专业，水，电，风。根据用途、生活、生产和消防。按方式分，重力流，压力和混合。压力、真空、低压和高压。民用建筑中一般有给水管道、排水管道、消防管道、供热管道、燃气管道、通风管道、电气管道等系统。基本上，每一个都可以细分为几个子系统。

管道系统图与管道布置图的区别是什么？

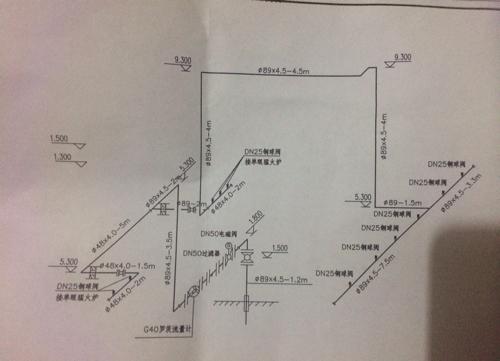

管道图和管道布置图最根本的区别就是一个强调“系统”，一个强调“布置”。管道图：不描述管道相对于建筑物的具体安装位置，只表示管道自始至终所有管段和管件的连接关系、大致走向和连接顺序，反映主管和支管的隶属关系，并以轴向侧视图的形式表达这些关系。管线布置图：布置在建筑图上的管线图，根据管线在建筑中的具体位置和工程图的投影关系，在建筑的三个主视图上以相同的比例尺绘制管线，并标注各管段的公称直径和长度、各管件的名称和公称尺寸等。详细地说。

压力管道系统由哪些部分组成

根据gb50235-2010 《工业金属管道工程施工及验收规范》和GB/T 20801-2006 《压力管道规范-工业管道》的定义，管道构件是指用于连接或装配管道的元件。它包括管道、配件、法兰、垫圈、紧固件、阀门、膨胀节、柔性接头、压力软管、存水弯、过滤器和分离器等。管件是管道组件的一个类别，通常包括弯头、三通、异径管、管帽、法兰接头、活接头等。
