扼流圈线圈（扼流圈）

扼流圈是什么东西呀？作用呢？

扼流圈是指线圈有的绕在铁氧体磁芯上，有的是空心的，匝数几百或几十，自感是几毫亨。高频扼流圈和低频扼流圈都是电感线圈。电感线圈具有抑制电流变化的特性，电感段越大，这种效应越明显。这种虚力对电流的阻碍作用就是感抗，感抗的大小与电感的工作频率和自身电感的大小有关。旧的A类音频功放中低频扼流圈的作用是“接通DC，关断交流”。但是，这种理想的情况是无法满足的，只能近似为“通DC，堵交流”。只要满足放大器的需要，稍微损失少量交流分量是允许的。这里扼流圈的电感较大。频率不变时(音频范围20kHz-20Hz)，要求电感比较大。扩展数据电源滤波扼流圈用于平滑整流后的DC分量，降低其纹波电压，以满足电子设备对DC供电的要求。滤波扼流圈的主要技术指标是：电感和DC压降。电感由整流器和滤波器计算中所需的纹波系数决定。DC压降影响整流器输出电压和负载调整率。通过电力滤波器扼流圈的电流包括DC和交流，DC电流是主要成分。扼流圈铁芯中存在交流和DC两种磁化场，其中DC分量是主要部分。根据滤波器的类型，电力滤波器扼流圈可分为感性输入型和容性输入型。输入滤波扼流圈纹波电压高，铁芯内交流磁感应强度一般在0.1T以上；输入滤波扼流圈纹波电压低，铁芯中交流磁感应的早期强度一般在0.1T T以下.滤波扼流圈的电感随着DC磁化电流的增加而减小，这是因为磁芯变得越来越饱和。在扼流圈铁芯的磁路中引入非磁性间隙，可以减小电感随DC磁化电流的增大而减小。对应于给定的DC磁化电流，存在一个最佳的非磁性间隙。对应这个最佳间隙，电力滤波扼流圈可以获得最大电感值。

什么是扼流线圈？它跟电感线圈有啥区别？

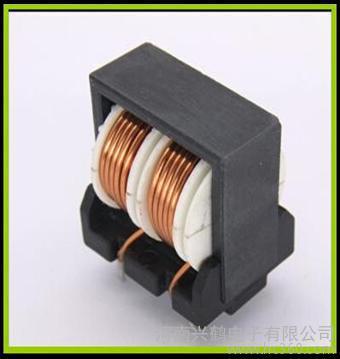

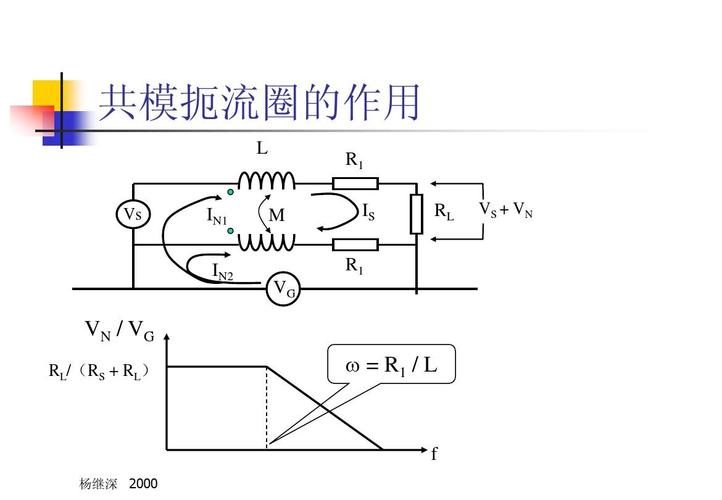

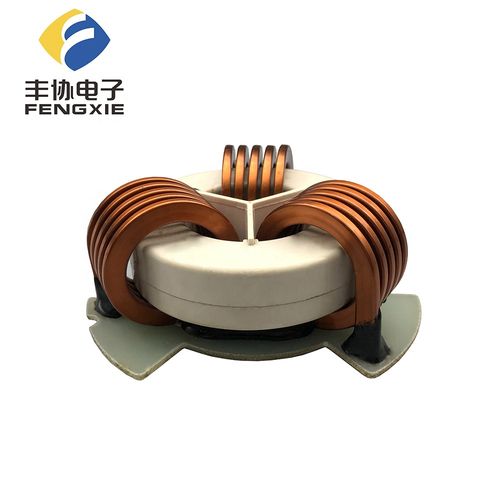

扼流圈：扼流圈是以铁氧体为核心的共模干扰抑制器件。它由两个大小相同、匝数相同的线圈对称缠绕在同一个铁氧体环芯上构成四端器件，如图15e所示。可以抑制共模信号的大电感，但对差模信号的漏电感影响不大。扼流圈用于平衡线路时，能有效抑制共模干扰信号(如雷电干扰)，但对线路正常传输的差模信号没有影响。这种扼流圈在制造时应满足以下要求：1)缠绕在线圈芯上的导线应相互绝缘，以保证在瞬时过电压作用下，线圈不会发生匝间击穿和短路。2)瞬间大电流流过线圈时，磁芯不应饱和。3)线圈中的磁芯应与线圈绝缘，防止它们之间在瞬时过电压作用下击穿。4)线圈尽量单层绕制，可以降低线圈的寄生电容，增强线圈承受瞬时过电压的能力。电感线圈是由绝缘线(漆包线、纱包线、* *线等)绕制而成。)围成一圈互相靠近。在交流电路中，线圈有阻隔交流电流的作用，但对稳定DC电压没有影响(线路犯罪本身的DC电阻除外)。因此，该线圈可用于交流电路中的阻流、变压、交叉连接和负载。当线圈与电容匹配时，可以调谐、滤波、选频、分频、解耦。电感线圈在电路中通常用英文字母“L”表示，电感的单位为“亨利”，简称恒，通常用英文字母“H”表示；比亨小的单位是毫亨，用英文字母mH表示；较小的单位是魏恒，用英文字母h表示，它们之间的关系是：1H=103mH=106uH。(1)自感和互感。当交流电通过电感线圈时，线圈周围会产生交变磁场，交变磁场可以穿过线圈，在线圈中产生感应电动势。自感电动势的大小是磁性的，具有线圈磁通量的特性，这种特性用自感系数来表示。电的感觉。电感是表示电感大小的量，一般称为感应系数。自感线圈的工作原理：线圈(电感)中自感电动势的方向会阻碍原有磁场的变化。这是因为线圈中的电流产生了原始磁场，自感电动势热阻碍了通过线圈的电流的变化。这种阻断效应就是电感的电感，其单位是欧姆()。电感与线圈的电流电感和通过电感的交流频率密切相关。电感越大，电感越大。在电感相同的情况下，交流电流的频率越高，电感越大。它们的关系可以用下面的公式来解释：XL=2fL，其中XL——感抗；F——电流频率；L ——电感。电感线圈互感的工作原理：在穿过交变电感线圈的交变磁场中放置另一个电感线圈，交变磁场中的磁力线会穿过这个线圈，茄带会在这个线圈中产生感应电动势。我们称这种现象为互感。一般将原导线称为初级线圈的互感，初级线圈与次级线圈的相互作用称为耦合(系数)。耦合系数与两个线圈的位置、模式和磁芯有关。两个线圈的电感与两个线圈之间的耦合系数有关，电感线圈的互感原理也就是常见的变压器原理。(2)电感线圈的作用。电感有以下两个作用：1)电流电阻：线圈中的自感电动势始终与线圈中的电流变化方向相反。可分为高频扼流圈和低频扼流圈。2)调谐和频率选择：LC调谐电路可以由下式构成

谐振时，由于电路的电感和电容大小相等方向相反，电路中总电流的电感最小，电流最大(指f="f0 "的交流信号)，所以LC谐振电路具有选频功能，可以选择某一频率f的交流信号。

扼流线圈通俗点讲是不是让电流变得平缓？

扼流圈抗扼交变电流的电感性线圈。利用线圈电抗与频率成正比关系，可扼制高频交流电流，让低频和直流通过。根据频率高低，采用空气芯、铁氧体芯、硅钢片芯等。用于整流时称“滤波扼流圈”；用于扼制声频电流时称“声频扼流圈”；用于扼制高频电流手裤时称“高频扼流圈”。用于“通直流、阻交流”的电感线圈叫做低频扼流圈，用于“通低频、阻高频”的电感线圈叫做高频扼流圈。 线圈扼流的原理通俗地来说就是在电流通过时，线圈产生的陵薯埋磁场因自感会阻碍电流产生的磁场，从而使电流延迟通过。“低频扼流线圈”因延迟的时间比交流电改变方向所需的时间短而阻止交流电通过。“高频扼流线圈”延迟的时间小于低频交流电改变方向所需的时间但大于高频交流电改变方向所需的时间，因而低频交流电可以通过而高频交流尺蚂电不能通过。
