定量秤（托盘秤）

定量秤控制器的原理

20多年前我做过秤。定量秤分为机械定量秤和电子定量秤。电子秤由高精度AD转换电路、数字处理电路和输入输出控制电路组成。高精度AD转换电路的要求是温漂小，重复性好，一致性好。数字处理电路一般是单片机处理数据，输入输出电路是采集和输出外部信号，主要包括料位信号、进料信号和出料信号。

电子秤的检定周期是多久？

秤分哪几种？

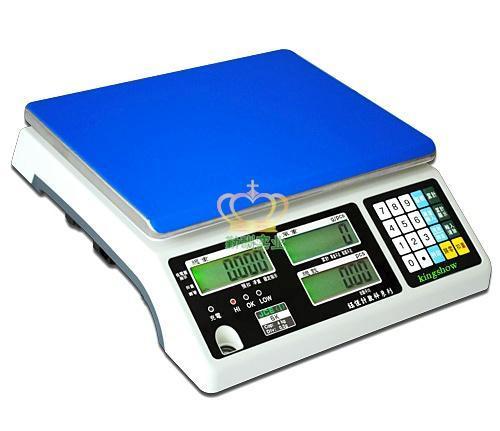

秤，一种测量物体质量的称重仪器。常见的有钢秤、台秤、箱秤等。一般来说，弹簧秤可以用被测物体的重量来代替物体的需求量。秤的类型1:台秤是一种杠杆式机械秤，重量从50公斤到1000公斤。承重装置是一个长方形的桌面，通常是在地面上使用的小秤。按结构原理可分为机械台秤和电子台秤。机械秤的工作原理是不等臂杠杆。它由承载装置、读数装置、基杆、秤体等部件组成。读数装置包括砝码增加、砝码悬挂、测量杠杆等。基杆由长杆和短杆连接。称重时间力的传递系统是：当被称物体放在承重板上时，四个分力作用在长短杠杆的键刀上，长杠杆的力点刀和连接钩将力传递给测量杠杆的键刀。通过手动加减砝码和移动砝码，可以平衡测量杠杆，得到被称物体的重量指示值。该机械秤结构简单，测量准确，只要有平整牢固的秤架或地面，就可以放置使用。中国台秤产品的型号由三个汉语拼音字母TGT3和一组阿拉伯数字组成，其中字母T、G、T分别代表台秤、杠杆结构和重量增量，阿拉伯数字代表最大重量(kg)。主要型号有TGT-50、TGT-300、TGT-500和TGT-1000。秤的类型2:电子台秤是一种基于非电测量原理的小型电子衡器。它由秤台、秤体、称重传感器、称重显示器和稳压电源组成。称重时，被测物体的重量由称重传感器转换成电信号，经运算放大器放大，单片机处理后，以数字形式显示称重值。电子秤可以放在坚硬的地面上，也可以安装在基坑里使用。它具有重量轻、移动方便、功能多、显示器与秤之间电缆连接、使用时可按需放置等特点。除具有称重、去皮、累计重量等功能外，还可与执行机构连接，设定进液下限，控制进液速度。可用作小包装配料秤或定量秤。第三类秤：箱秤是重量在50公斤以下(不含50公斤)的杠杆式机械秤。按结构和功能可分为普通案秤和电子计价秤两大类。普通箱秤由底座、支架、连杆、刀架、调节砝码、承重板、浮动砝码、秤片和加重砝码组成。结构简单。普通箱秤是利用不等臂杠杆原理和半罗威尔机构设计制造的。承重板位于测量杆上方，由于重心高于支架，导致不稳定。因此采用连杆、拉板和调节板组成Robowell机构，采用双支点双焦点的复合杠杆增加支撑面积，保证承重板在称重时只做上下摆动，不做前后左右倾斜。该机构克服了悬挂式称重工具的缺点，如手持称重工具，秤盘不断晃动，影响秤的平衡。普通箱秤的优点是：承重板既可以做成平板，也可以做成活动圆盘，方便称重时取下作为容器使用。重量增量P、被称物体重量W与杠杆臂长的关系如下：当承重板上放置一个重量为5kg的物体时，只需将1kg的重量增量放在重量增加板上，天平就能保持平衡状态。秤的最大称量为1kg、3kg、6kg、15kg4，对应型号为AGT-1、AGT-3、AGT-6、AGT-15。这种秤准确耐用，使用维护方便，所以应用广泛。四类秤：电子计价秤由高精度电阻应变式称重传感器、承重装置和称重显示器组成

当按键无法按下时，可以锁定按键，避免误操作。电子秤的最大称量/最小分度值有三种：3kg/1g、6kg/2g、15kg/5g。秤的类型5:弹簧秤是一种利用弹簧在被测物体重力作用下的变形来测量物体重量的称重仪器。它的重量可以从1毫克到几十吨。使用弹簧拉伸计算载荷的秤可分为单面显示和双面显示。弹簧秤，也叫弹簧测力计，是利用弹簧的变形与外力的关系来测量力的装置。弹簧秤分为压力型和拉力型两种。压簧秤托盘上的压力等于物体的重力，秤指针旋转的角度表示压力的数值。拉力弹簧秤的下端连接有挂钩(该挂钩与弹簧的下端连接)，弹簧秤的上端固定在外壳顶部的圆环上。当被测物体挂在挂钩上时，弹簧会伸长，而固定在弹簧上的指针会下降。在弹性极限内，弹簧的伸长量与外力成正比，所以作用力的大小或物体的重力可以直接从弹簧秤的指针所指示的外壳上的刻度值读出。使用时，应注意测得的重力或力不应超过弹簧秤的量程，还应

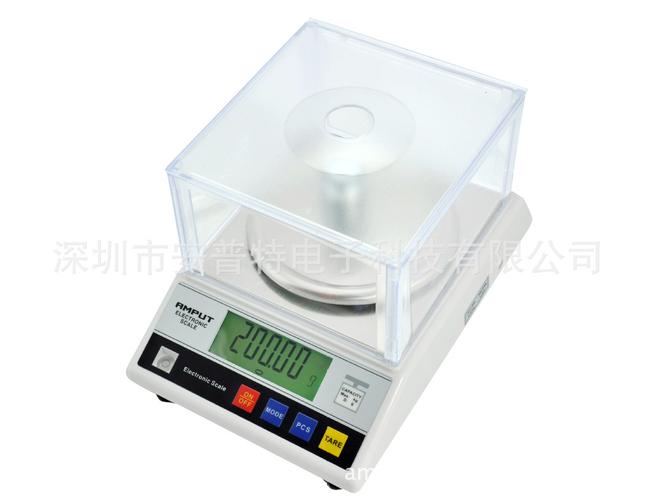

检查，在弹簧秤未挂物体时指针是否指在零刻度，若不在零刻度可进行修正。未挂物体前，最好轻轻地来回拉动挂钩几次，防止弹簧指针卡在外壳上。此外还应注意勿使弹簧和指针跟外壳摩擦，以免误差过大。秤的种类六：电子磅秤　　载于秤的台座、盘、钩上的物品的重量由传感器蠕变反应平衡，由仪器数字显示的秤为电子磅秤。 电子秤集机、电、仪于一体，具有多功能、高精度、快速和动态计量、稳定可靠等特征，代表了衡器产品发展的方向。 秤秤的种类七：托盘天平　　常用的精确度不高的天平。由托盘、横梁、平衡螺母、刻度尺、指针、刀口、底座、分度标尺、游码、砝码等组成。精确度一般为0.1或0.2克。 由支点(轴)在梁的中心支着天平梁而形成两个臂，每个臂上挂着或托着一个盘，其中一个盘(通常为右盘)里放着已知重量的物体(砝码)，另一个盘(通常为左盘)里放待称重的物体，游码则在刻度尺上滑动。固定在梁上的指针在不摆动且指向正中刻度时或左右摆动幅度较小且相等时，砝码重量与游码位置示数之和就指示出待称重物体的重量。使用注意：　　1、要放置在水平的地方。　　2、事先调节平衡螺母，使天平左右平衡。　　3、右放砝码，左放物体。　　4、砝码不能用手拿，要用镊子夹取。游码也不能用手移动。秤的种类八：电子秤　　电子秤是用来对货物进行称重的自动化称重设备，通过传感器的力电转换，经称重仪表处理来完成对货物的计量，适用于各种散货的计量。 工作原理:　　秤重物品经由装在机构上的重量传感器，将重力转换为电压或电流的模拟讯号，经放大及滤波处理后由A/D处理器转换为数字讯号，数字讯号由中央处理器(CPU)运算处理，而周边所须要的功能及各种接口电路也和CPU连接应用，最后由显示屏幕以数字方式显示。 主要组成组件:　　1.重量传感 2.放大器电路 3.滤波器电路 4.模拟数字转换器 5.中央处理器 6.电源供应电路 7.按键 8.外壳 9.机构 10.秤盘秤的种类九：装载机电子秤　　装载机电子秤是结合用户在实际应用中需要对装载散料进行称量的一种计量设备，可用于车辆装载计量、限载计量、土方计量。它由传感器和称重显示仪表组成，可动态计量，也可静态计量。称重仪表可打印日期、时间、显示去皮、调零、存储重量数据和信息等功能， 工作原理:　　装载机电子秤是一种装载机称重设备，与装载机的机械控制部分集成为一体，在装载机行进中实现称重。它通过一个接近开关对预先确定的称量位置的监测，将液压转换为铲斗内载荷的重量而实现称重。它有目标模式和累加模式两种不同的工作方式，按照操作人员的选择，可以自动将载荷进行累加，或是将在和从目标设定值中扣除。　　主要组成组件:一台称重仪表，两只油压传感器，一只位置传感器，四个安装模块。
