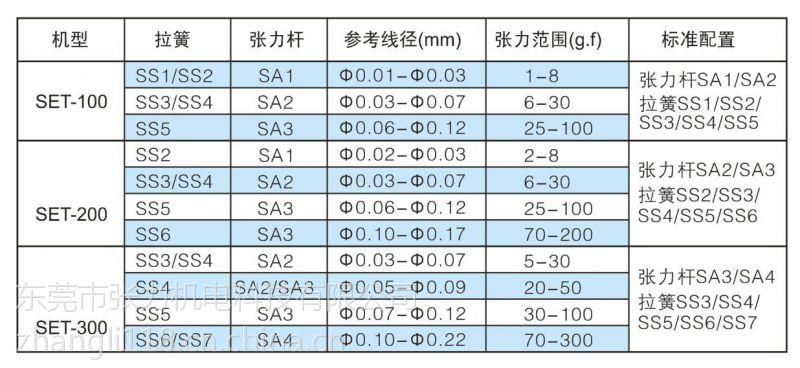

张力放线机（小型微型电机）

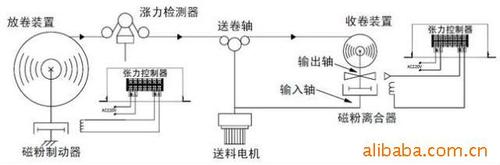

放线张力控制器原理是什么？

线长计算：若用于紧线吊挂(地面划线)，应采用抛物线或悬链线公式，满足弧垂偏差要求；如果只是布线的话，平地加2%，山区加3%是可以的。但如果放线路段坡度过大，可以考虑加大斜跨，然后适当加大。布线：首先，所有的线轴根据其长度进行编号，并在料场进行记录；其次，按照上述方法估算导线长度，按照不允许接头的要求初步布置导线，避开导线接头。还要考虑到这一段布线完成后，剩下的短线(剩余线)可以先用在下一段(减少装卸运输)，所以要先布线下一段，检查可能的接头位置；最后，要使同时放出的一组螺纹长度尽可能相等。选择线轴时，在满足长度要求的情况下，优先选择便于装载和运输的线轴。控制最大张力：应考虑以下因素：3354放线时导线与架设在跨越物上的跨越架保持足够的距离；如果不是全段跨越，考虑拉力机出口处导线应与地面有较高的裂差；导线最大允许放线张力(记得好像是四脚最大使用张力的70%，请查阅验收规范或监理文件)；考虑拖拉机连续稳定的输出能力。

OPGW光缆施工过程中注意事项是什么

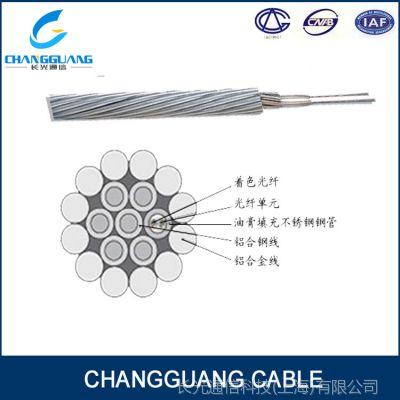

1.opgw光纤复合架空地线具有地线和通信光缆双重功能，安装在电力架空线路杆塔顶部。与ADS光缆相比，不需要考虑最优挂、电磁腐蚀、人为破坏等不利因素。自20世纪80年代初以来，OPGW光缆以其高可靠性、优越的机械和电气性能、良好的实用性和实用性在世界各地得到广泛应用。根据国内外相关标准和规范以及我们自身的施工经验，现就OPGW安装技术与您进行沟通。二。OPGW安装前的准备工作。OPGW安装技术基于IEEE1138-1994、IEEE 524-1992等架空线路安装安全规程和电力部门的操作技术，以防止OPGW在安装过程中被拉扯、擦伤、扭伤、挤压或折断。不同结构形式的OPGW，其机械物理特性可能略有不同，对安装的一些要求也可能不同，其中不锈钢。因此，施工单位首先要熟悉工程的OPGW结构和光缆路径的具体情况，设计单位要向施工单位交底施工设计图纸。建设单位应根据全系统通信网络中光缆路由、交叉穿越、光缆预留等情况，编制“OPGW建设方案”。并听取供应商的相关技术要求，做到心中有数。1.OPGW架设的主要施工机械OPGW架设的原理是采用张力放线法，使OPGW受力平衡，始终保持一定的张力，处于悬空状态，防止光缆触地时外铠装层表面受损。这样可以减少青苗补偿，降低体力劳动强度，提高施工进度。2.OPGW架空敷设故障排除和场地准备前，应对全线进行调查，清除障碍物，与有关部门签订穿越协议，设置防护架，准备好张紧器和牵引器的作业场地和必要的安全措施。3.OPGW光缆存放、梳理、标记、拆除和运输OPGW光缆盘不得平放或堆放；安装在光盘上的光缆应沿OPGW光盘上指示的旋转箭头方向短距离滚动；电缆装卸应不受碰撞、挤压和任何机械损伤，应采用汽车装卸。4.OPGW光缆及配件的现场验收。OPGW光缆及配件到达现场后，应立即进行现场外观检查和开箱测试，并对照产品出厂报告，验证运输过程中的变化。除合同规定外，一般OPGW工程材料包括光纤复合架空地线、导向光缆、耐张线夹、悬垂线夹、防震锤、防震锤护线、引下线线夹、中间接线盒、终端盒、尾纤、牵引解开器、牵引网套、钢管切割器。5.人员培训：严格执行电力技术管理、电力安全、现场维护规程等。并有效培训施工操作人员。讲解光纤的特殊保护，进行相关设备的试组装和试运行，确保人身和设备安全，保证工程质量和施工进度。三。光纤复合架空地线类似于电力线路的架设。OPGW架设时，原有输电线路必须停电，禁止在大风、雷雨、严寒、酷暑等恶劣天气下施工。执行《电业安全工作规程》填写工作票，落实高压架空线路安全工作的组织措施，遵守电力系统有关工作规定。在主要道路、通讯线路、电力线路等的交叉路口。应指派专门人员进行监控。确保光缆的弯曲半径大于光缆直径的30倍，以防止过度挤压和扭曲；最大紧度时的放线张力一般不超过OPGW UTS载荷的15-20%。1.opgw光缆敷设OPGW光缆采用张力牵引

OPGW设计合理，装备精良。一般每根OPGW光缆长度在3km左右，连接点一般安装在耐张塔或转角塔上。每根光缆必须按规定的间隔安装，并做好连接预留。OPGW不得随意切割，连接前应对端部进行保护、密封、防水防潮。一般牵引张力控制在300-500kgf，拖拉机起步要慢到5m/min。如果情况正常，可以均衡地逐渐增加到30m/min。田甜枣应确保完成建设的卷轴长度的线在每个机架上。为防止牵引中的光缆过夜滑动或人为损坏，如果必须过夜或长时间放置，OPGW必须用尼龙绳固定在滑轮上，以防止OPGW滑动和与滑轮接触点的光纤疲劳损坏。为了防止OPGW电缆在前塔和后塔被损坏

到过度的侧压力，牵引机和张力机分别到末端和始端杆塔的距离为3－4倍的杆塔高度，引线方向与铁塔垂线的夹角大于600，不能满足时必须采用滑轮组。跨越放缆时，按施工方案检查各项预备，包括停电事宜、防护架、监管人员安排、验电及接地保护等。对非凡的需在加固保护，临时拉线不答应绑扎在横担和塔身的一根主材上。个别采用人力布放OPGW光缆时，便于两头布放，缆盘可放在放线区间的中间，先放一头；防止打扭，另一头以大“8”字形式步放在地面，再布放；在高差较大的山区，缆盘最好放在较高一侧。布放时，OPGW从缆盘放出保持松弛弧外形态，防止在牵引过程中打圈、浪涌、劲钩、表面磨损等现象发生。由专人指挥，保持畅通的联络，发现有不合质量标准之处，迅速处理，禁止未经培训人员上岗和无联络情况下作业。2、紧缆及弧垂观测 在牵引侧进行紧线，沿线路方向牵引速度要平衡，如受地形限制，须改变方向，则应设置地滑车，并严格按弧垂设计说明书的要求操作。在档距中心，OPGW与导线的距离按设计要求进行验算。针对每个耐张段操作时，是以紧线耐张预绞丝、手板葫芦、临锚绳组合，使滑车内光缆松脱，逐个紧线、划印及挂线。OPGW弧垂观测：一般采用等长法，绑缚弧垂板来进行，或者采用异长法，配以经纬仪，用角度法来观测。观测点一般选取在悬挂高差较小，接近代表档距的线档。经质量负责人认可后方可划印，以便金具安装。 OPGW配套金具及附件安装 一个耐张段内OPGW光缆紧缆后，应及时进行附件安装。OPGW采用预绞丝式金具组件，与ADSS光缆用金具基本相同，一般包括：耐张线夹、悬垂线夹、专用接地线、防震锤、护线条、引下线夹、中间接续盒、终端盒、尾纤等，安装方法详见厂家使用说明。 耐张线夹：一般用于终端塔、大于15度转角塔或高差大的杆塔上，每个塔配两套。悬垂线夹：将光缆吊挂在直线塔上，起支撑作用，每个直线塔配一套。防震锤：是为了减少风振的，保护OPGW的金具，延长OPGW使用寿命，放置在每个塔的耐张、悬垂金具两侧，配置数量和挂点位置根据线路情况而定；PVC螺旋减振器在欧美广泛使用，国内已有试验段，防振效果不错。引下线夹：主要是将从杆塔上引下或引上的OPGW紧固在杆塔上，不让其晃动，避免光缆外铠磨损，通常每隔1。5－2M配一只夹具。 专用接地线：在系统接地时为短路电流提供通路，它由铝线绞合而成一定长度，与金具、铁塔的连接应接触良好，通常与耐张、悬垂金具配套。五、opgw光纤接续与测试 普遍采用光纤固定熔接法，熔接法的原理是利用高压放电产生电弧，使光纤端面局部熔化而达到接续的目的，OPGW光纤熔接过程与普通光缆的光纤熔接相同。1、OPGW接续缆端面处理 从对OPGW保护及方便固定的角度考虑，理顺预留OPGW路径，并检查其长度，截去受牵引损伤的段长，保留满足在地面多次熔接操作及塔上盘固的长度。针对不锈钢管或复合不锈钢管式OPGW，在距端面1m左右的地方，用1－2首尼龙扎带将光缆扎紧，以防扭动松股，用细齿钢锯和边剪钳切去OPGW光缆铠装层，在切去AA线、ASS线时，不能损伤钢管单元，包括切痕和扭结。用十字捋直轮将钢和捋直，在离端面50－100mm处做好标记，用钢管切割刀切割钢管，慎防钢管变形及断裂后锐边擦伤光纤；内含PBT内衬管结构，在开口处纵向开剥不锈钢管，保留内衬管口15－20mm；用无水酒精棉球擦净光纤表面油膏，套上PE过渡软管和热缩管，用热风枪加热将其固定，并在OPGW横截面铠装层间隙注入环氧树脂阻水胶，用自粘胶带裹覆。 待熔接的光纤预备好后，一般马上用光时域反射仪对前后两段光缆进行测试，判别安装过程对光纤的；按常规将光纤熔接，缆内不锈钢管、光纤保护软管、热缩管被固定，同时做好光纤连接色谱、光纤长度、衰耗等记录。2、接头盒处理 光纤复合架空地线一般选用金属外壳的帽式架空通信光缆接头盒，以期达到良好的耐电磁老化、抗外力损伤及防水等性能。通常进出OPGW光缆位于接头盒的一端，用双槽引下线夹将OPGW先行扣夹紧固，防止在扭动或盘固光缆时，使接头部分松动或扭伤。OPGW不宜作小半径盘绕预留，每间隔1。5－2。0m用引下线夹固定在铁塔构件上，光纤复合架空地线最下端尽可能保证对地6m以上安全距离，防止人为破坏，将接头盒固定在铁塔的内侧，通过铁塔作电场屏蔽保护引入光缆在室内光终端盒里与光纤跳线作固定连接。3、OPGW线路光传送性能测试 利用光时域反射仪对OPGW线路进行全程的光纤测试，包括线路长度、光纤衰耗特性、接续衰耗等，提供测试报告，为系统开通验收做预备。现场原始记录应该一式多份，工程施工单位、维护部门、供给厂商各持一份，各变电所有相应的记录，当系统改造或紧急情况下，可用于解决。

张力机手放线时张力表数据的读取方法
