螺旋分级机（螺旋洗砂机参数）

螺旋分级机有什么概念简介？

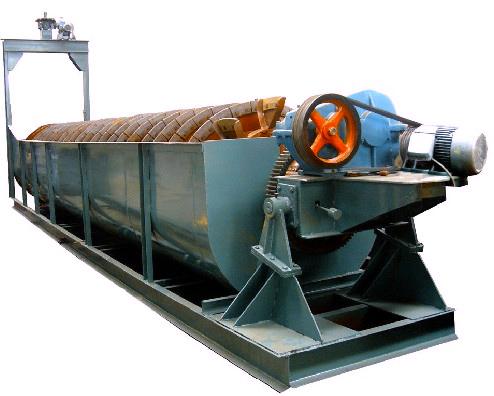

螺旋分级机是选矿设备的一种，它是利用固体颗粒比重不同，在液体中沉降速度不同的原理进行机械分级的一种设备。将磨机中研磨的物料粉末过滤，然后用螺旋叶片将粗料拧入磨机的进料口，过滤后的细料从溢流管排出。或者简称佩服螺旋分类器。分级机主要有高堰单螺杆和双螺杆、淹没式单螺杆和双螺杆。分级机主要由传动装置、螺旋体、槽体、提升机构、下支架(轴瓦)和放矿阀组成。螺旋分级机广泛应用于选矿厂用球磨机闭路循环分矿砂，或重力选矿厂对矿砂和细泥进行分级，金属选矿过程中对矿浆进行分级，以及洗矿中的脱泥、脱水等作业。螺旋分级机主要包括高堰式单螺杆和双螺杆、低堰式单螺杆和双螺杆、下沉式单螺杆和双螺杆。低堰式现在很少使用，主要是高堰式和下沉式以及XL螺旋岩体返矿分级机。螺旋分级机广泛应用于选矿厂用球磨机闭路循环分矿砂，或重力选矿厂对矿砂和细泥进行分级，金属选矿过程中对矿浆进行分级，以及洗矿中的脱泥、脱水等作业。该机具有结构简单、运行可靠、操作方便的特点。机器的底座由槽钢制成，机身由钢板焊接而成。螺杆的水头和轴头采用铸铁套筒，耐磨耐用。升降装置分为电动和手动。

螺旋分级机可以分为哪几类？

螺旋分级机的分类：1。按螺杆数量：只有一个螺杆的称为单螺杆分级机；有两个螺杆的称为双螺杆分级机。这种分类没有技术上的区别。2.根据溢流端螺旋叶片浸入溢流面的程序不同，可分为低堰分级机(现已淘汰)、高堰分级机和淹没式分级机。堰式的特点是溢流端螺旋叶片蜡皮顶部高于溢流面，溢流端螺旋中心低于溢流面。主要用于粒度较大(溢流粒度0.83-0.15mm)的矿石分级。淹没式是溢流端的螺旋叶片全部浸没在溢流面内表示状态，主要用于粒度较小(溢流粒度为0.15-0.07mm)的矿石分级。如果您是选粉机的客户，或者您在选粉机的使用中有任何问题，我们将免费为您提供专业的选粉机应用解决方案！现在就打电话，多了解，相信和“新兴”的人交流，一定会对你的选择有帮助！您也可以登录我们的网站：www.gyxxjx.com巩义市新兴机械厂。

螺旋分级机都有哪些结构组成？

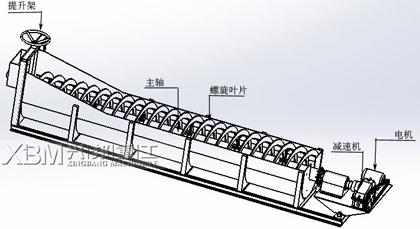

螺旋分级机是一种古老的分级设备。根据国外图纸，我们首先试制螺旋分级机。经过十几年的努力，胡本形成了一个系列，300-3800mm螺旋直径近20个规格，满足了国内市场的需求。经过多年对产品性能、制造质量和结构的改进，取得了一定的成绩。螺旋分级机概述：螺旋分级机主要由传动装置、螺旋体、槽体、提升机构、下支架(轴瓦)和放矿阀组成。本机水箱倾斜安装，倾斜角度根据工艺流程中的设备配置而定。传动装置带动螺杆在罐内旋转，磨好的矿浆从侧面进料口进入罐内，从而在罐的下端形成矿浆沉降区，其表面积和体积由水箱的倾斜角度和溢流堰的高度决定。低速螺旋可以起到一定的搅拌作用。矿浆搅拌后，轻细颗粒悬浮其上，形成溢流，从水箱端面的溢流堰溢出，流入下一个选矿工序。重颗粒沉入槽底形成返砂，由螺旋输送至出矿口排出。螺旋分级机主要部件的结构描述：1。传动装置：螺旋分级机由电机、减速器、圆柱齿轮副和锥齿轮组成。2.螺旋(左右):由空心轴、支架、螺旋叶片、铁衬等组成。空心轴由无缝钢管、轴颈和法兰焊接而成。中等耐磨寿命是关键，衬铁采用耐磨材料。3.下支架：由于长期浸泡在泥浆中，容易磨损，主要特点是经常维修更换。因此，该机采用活动轴套和尼龙轴瓦结构。当轴套和轴瓦磨损后，用升降机构提起螺杆十分钟后就可以更换一套新的轴套和瓦，方便维修和更换。4.水箱：由钢板和各种型钢焊接而成。水箱内装有全部矿奖，并承受残余渗流体的重量和全部荷载。因此，支撑水箱的基础施工非常重要。为避免因支撑不当造成水箱变形影响机器运行，本机附有基础结构示意图，可供基础设计参考。5.排水阀：为了在必要时将纸浆从水立垄槽中排出，在水箱下部设有排水阀，可随时排出纸浆，正常生产时可关闭排水阀。6.提升装置：由电机、蜗轮减速器、锥齿轮副、螺母、螺杆等部件组成。当分级机停止工作时，为了避免矿浆中的固体沉淀压在螺杆上，造成超负荷运行，需要维修，设置了提升装置。当分级机停止时，需要从水箱中提起螺杆，使大部分螺杆离开纸浆。为确保升降装置的安全可靠，特别配备了行程结束开关，使升降行程可自行控制。螺丝吊起后，用鱼钩挂起来，防止脱落。当分级机停止时，提升装置开始自动将螺杆提升到一定高度，当分级机工作时，提升装置也旋转将螺杆降低到工作位置，这样可以保持传动部件的使用寿命，防止空心轴因过载而断裂。是否需要安装联动控制电气装置，可由用户根据具体情况决定，厂家不提供该电气装置所需的零件。
